44
Version 2.2
Pos. 1 Hauptschalter Pos. 2 Drucktaupunktanzeige
Pos. 3 Ein-Schalter Pos. 4 Aus-Schalter
Pos. 5 Kältetrockner in Betrieb (grün) Pos. 6 Kompressor in Betrieb (gelb)
Pos. 7 Fehler Druck zu niedrig Pos. 8 Fehler Druck zu hoch
Pos. 9 Fehler Temperaturschalter
Drucktaupunktanzeige
Die Drucktaupunktanzeige ist in 3 Zonen aufgeteilt.
Grüne Zone — optmialer Betrieb
Orange Zone — System unterkühlt
Rote Zone — System überhitzt
Kältemittel-Druckschalter S1-S2-S3
Um einen sicheren Betrieb zu gewährleisten und den Trockner vor Beschädigung zu
schützen, sind verschiedene Druckschalter in den Kältemittelkreislauf integriert.
S1: Der Lüfterdruckschalter bendet sich auf der Verdichtungsleistung des Kompressors.
Er dient dazu, Temperatur/Druck innerhalb der Voreinstellungen zu halten (Luftkühlung).
Druckwert: R 134.a Einschalten bei 12 bar (50°C) – Abschalten bei 9 bar (40°C)
– Abweichung ±0,7 bar
R 404a Einschalten bei 23 bar (52°C) – Abschalten bei 19 bar (44°C) – Abweichung ±1 bar
S2: Der Niederdruckschalter bendet sich an der Saugleitung (Niederdruckseite) des
Kompressors. Er wird betätigt, wenn der Druck unter den eingestellten Wert fällt. Wenn
der Nenndruck erreicht ist, wird der Druckschalter automatisch zurückgesetzt.
429

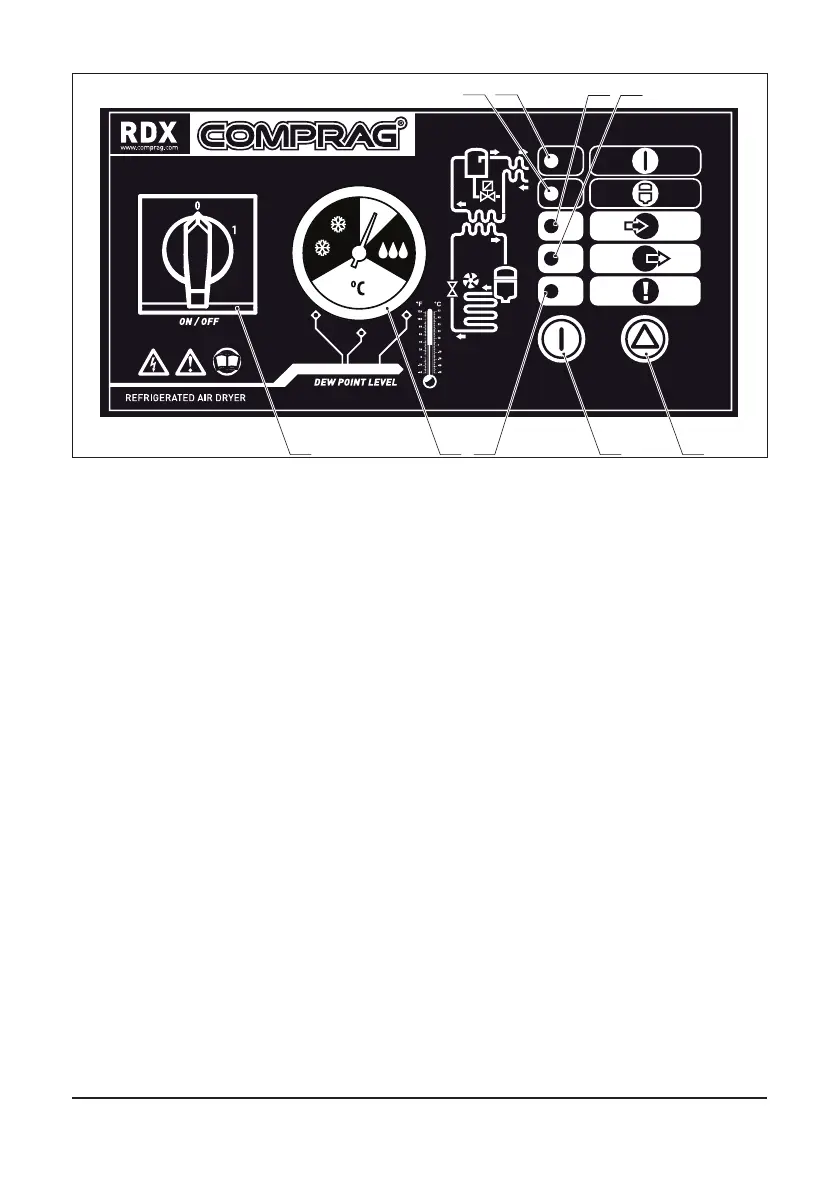

Abb. 4.1.3 V.2 RDX-100-360 Bedienfeld
