COMPRAG RDX-Serie Druckluft Kältetrockner
1
2

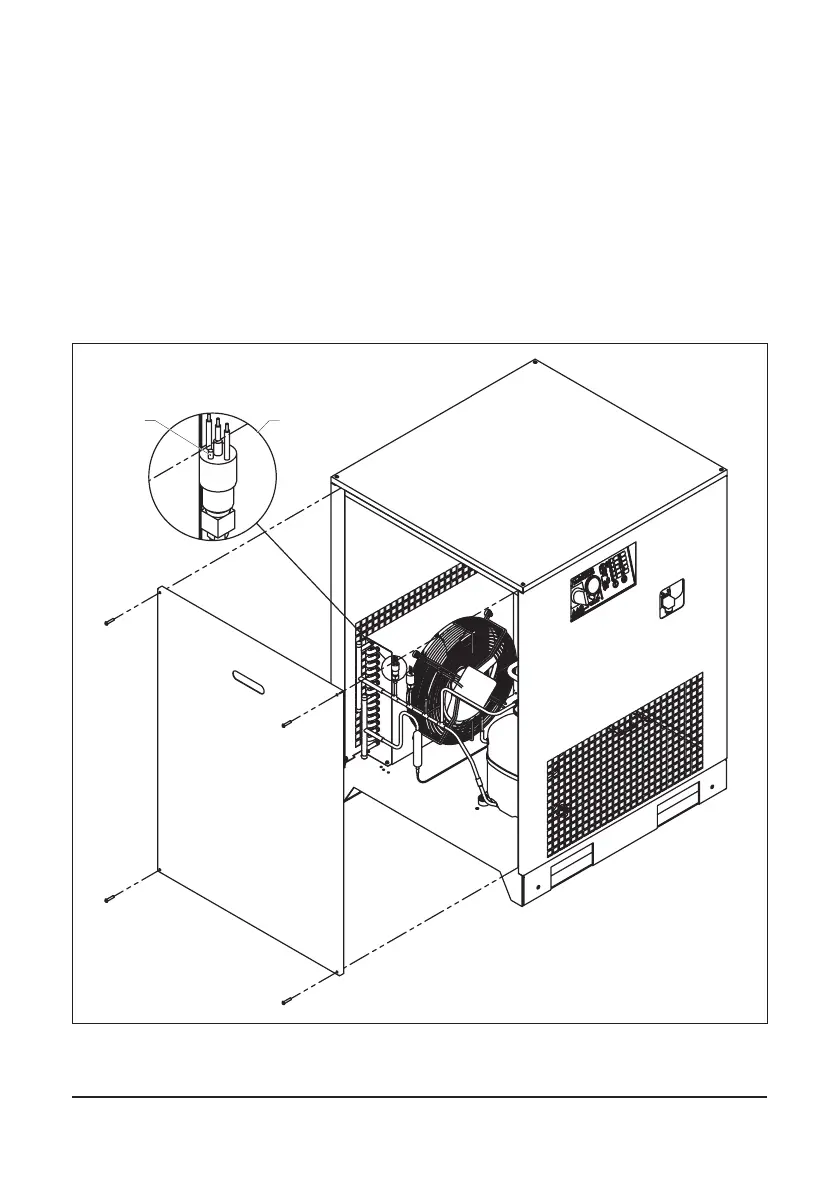

Fig. 4.1.3 Druckschalter Rückstellung
1. Druckschalter
2. Drucktaster zur manuellen Auslösung
Druckwert: R 404a Abschalten bei 1.5 bar (-24,7°C) – Einschalten-bei 5.5 bar (2,5°C)
S3: Der Hochdruckschalter bendet sich an der Verdichtungsleistung (Hochdruckseite)
des Kompressors und wird betätigt, wenn der Druck den eingestellten Wert überschrei-
tet. Achtung: Nach einem „Hochdruckfehler“ ist der Trockner gegen einen eventuellen
Neustart verriegelt, da ein erneutes Auftreten dieses Fehlers zu einer Beschädigung des
Trockners führen kann. Das Rücksetzen erfolgt manuell über eine Taste am Druckschal-
ter. Dazu ist die linke Verkleidung abzuschrauben und die Entriegelungstaste zu drücken
wie in Abbildung 4.1.3 gezeigt. Vor dem Entriegeln muss die Ursache für den Fehler
ermittelt und behoben werden.
Druckwert: R 404a Abschalten bei 30 bar – Manuelles Einschalten bei 24 bar.
