Edition 07/2008 - XEOS DISPLAY - XEOS DISPLAY TALL CUP
NOTES TECHNIQUES - TECHNICAL DOCUMENTS - page 14
SACOME, Document CONFIDENTIEL,
Ne peut être reproduit ni communiqué sans notre accord préalable.
SACOME, CONFIDENTIAL Document,
it is forbidden to duplicate or communicate this document without previous authorization.

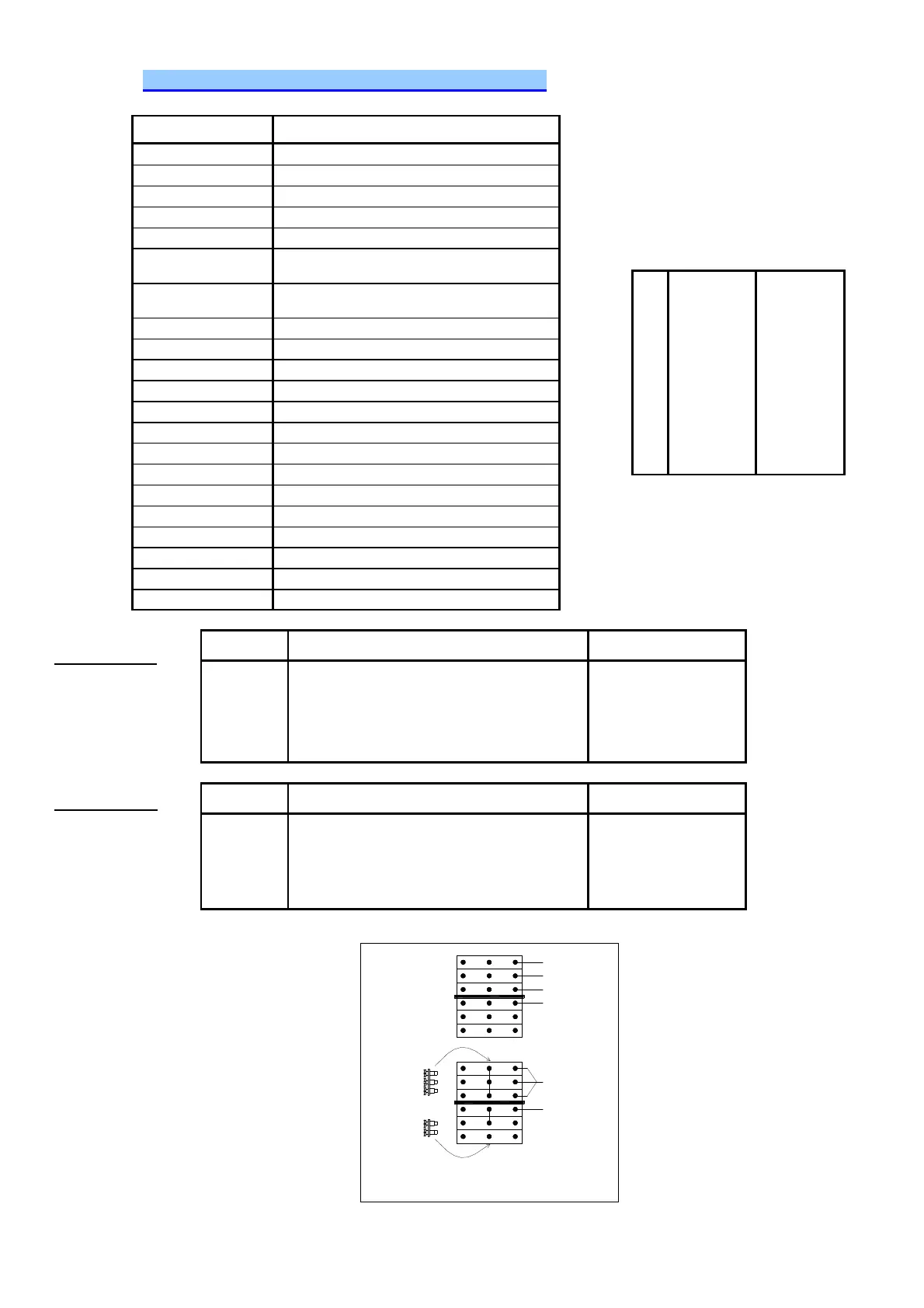

10. SCHEMA ELECTRIQUE VERSION STANDARD
REF. DESIGNATIONS
C CONNECTEUR
CE CARTE ELECTRONIQUE
CV COMPTEUR VOLUMETRIQUE
CH CHAUDIERE
CP OPTION CLE DE PROGRAMMATION
CP1 / CP2 /
CP3 / CP4
CONNEXION BOUTON DE COMMANDE
CAFE
CN3
CONNEXION BOUTON DE COMMANDE
EAU CHAUDE
EE EV ENTREE EAU
EVG EV DE GROUPE
F1 FUSIBLE 500 milliA
F2 FUSIBLE 10A
MP MOTO-POMPE
THE THE (EAU CHAUDE)
P PRESSOSTAT 0.6/0.8 BAR
RC RESISTANCE CHAUFFAGE
RS RELAIS DE SECURITE
SS SONDE DE SECURITE
SN SONDE DE NIVEAU
TS THERMOSTAT DE SURCHAUFFE
VR VOYANT ROUGE
VV VOYANT VERT
Ponts Désignation Etat standard
JP1 Clef de programmation avec pont
JP2 Pré infusion avec pont
JP3 Branchement caisse enregistreuse avec pont
JP4 Remplissage chaudière avec pompe avec pont
Ponts Désignation Etat standard
JP2 Lorsque l’eau de sortie thé est
demandée, la pompe est activée.
avec pont
JP3
JP4 Remplissage chaudière avec pompe avec pont
CODE COULEURS FILS
CABLE COLOUR CODE
1 marron brown
2 rouge red
3 orange orange
4 jaune yellow
5 vert green
6 bleu blue
7 violet violet
8 gris grey
9 blanc white
0 noir black
N
T
L2
N
L3
L1
}
380V
N
L2
N
T
N
L3
L1
}
220V
N
Branchement 220/380V - Connection 220/380V
Avant 10/2002
Après 10/2002
