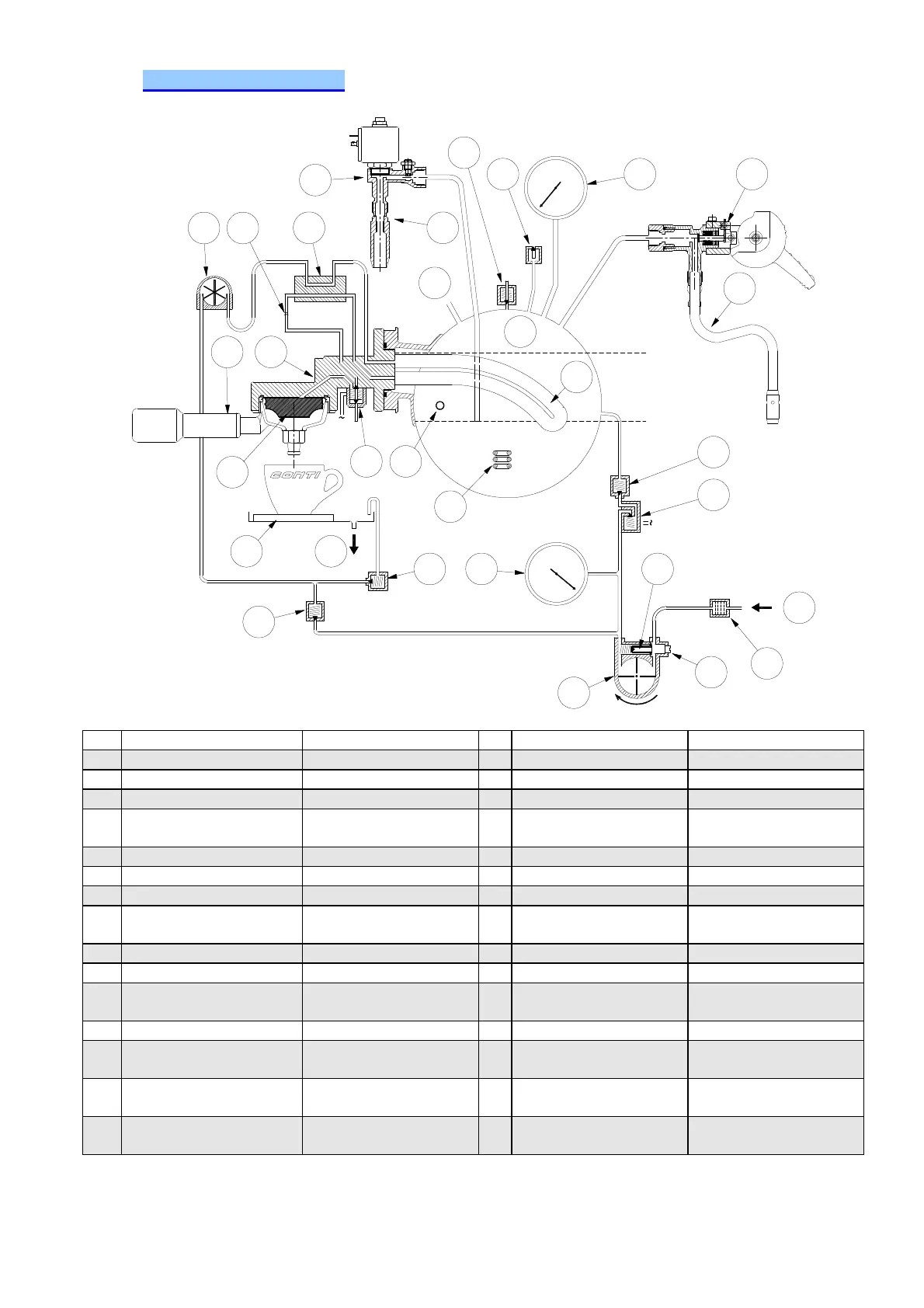

23. HYDRAULIC DIAGRAM
⌧
Français English Français English
1 Alimentation eau Main water supply 17
Echangeur de chaleur Heat exchanger
2 EV alimentation eau Boiler solenoid valve 18
Chaudière eau/vapeur
Boiler
4 Anti-retour Check valve 19
Thermoplongeur Immersion heater
5 Robinet vapeur Steam tap 20
Thermostat de
surchauffe
Overheating
thermostat
6 Sortie vapeur orient. Steam wand 21
Cuvette de récup. Drip tray
7 Manomètre chaudière Boiler pressure gauge
22
Vidange cuv. récup. Drip tray drain
8 Dépresseur Pressure relief valve 23
Limiteur de pression Pressure relief valve
9 Soupape de sureté
chaudière
Boiler safety valve 24
Filtre Filter
10 Robinet eau chaude Hot water tap 25
Pompe volumétrique Pump
11 Brise jet eau chaude Hot water spout 26
Clapet by-pass By-pass valve
12 Corps de groupe café Coffee unit body 27
Réglage de pression
pompe
Pump pressure
adjustment
13 Gicleur Injector 28
Manomètre pompe Pump pressure gauge
14 Porte-filtre Filter holder 29
Prise de pression
pressostats
To pressure switch
15 Filtre + café moulu Filter filled with
grounds
30
Volucompteur de
dosage
Flow meter
16 EV groupe café Group solenoid valve 31
Régulateur de
temperature
Temperature regulator
