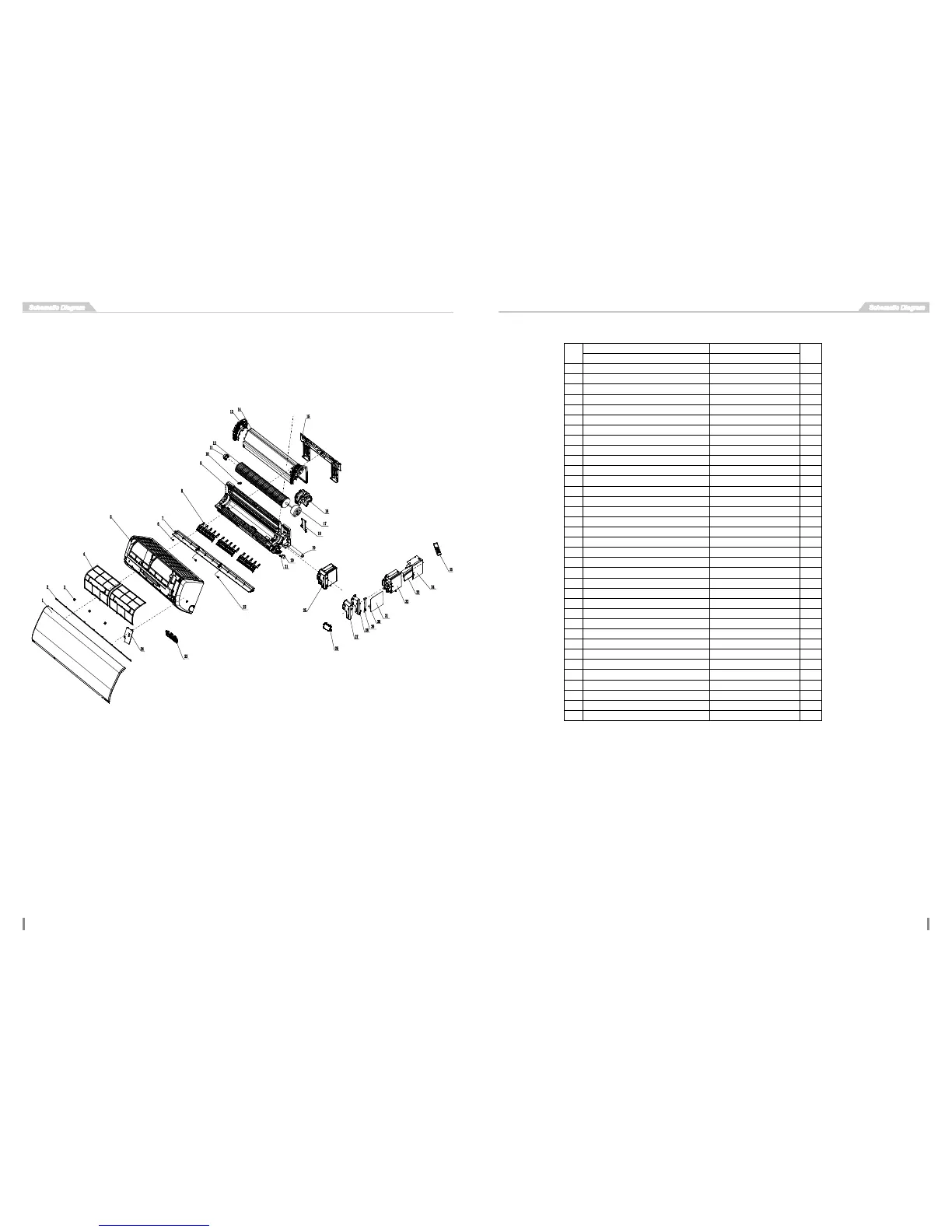

Schematic DiagramSchematic Diagram
Model:
CH-S24FTXN-E2wf
NO.
Description
QTY
product code
1 panel S47040000006 1
2 decorate strip S21200006P
1
3 screw cap S21830002 3
4 filter subassembly S15420004 2
5 panel S20000010 1
6 left axile bush S15210003 1
7 air louver S15200010 1
8 swing louver S15200009 3
9 chassis subassembly S21400008 1
10 water pan rubber S62600001 1
11 bearing rubber ring subassembly S62400003 1
12 cross-flow fan S15020004 1
13 evaporator angular carriage S21800006 1
14 evaporator assembly S21800006 1
15 wall frame S10620017 1
16 fan motor clamp board S22020008 1
17 fan motor S16800008 1
18 connction pipe pressed plate S22020005 1
19 drain pipe S1301000104 1
20 step motor S17000003 1
21 crank S61200002 1
22 axile bush S15210002 2
23 display board S304100002 1
24 electrical box cover 2 subassembly S21420006 1
25 electrical box assembly S11800017 1
26 WiFi module Y35000001 1
27 electrical box cover 1 shielding cover S11020007 1
28 electrical box cover 1 S21420005 1
29 tempreature sensor S33000001 1
30 jumper wire cap S3361000125 1
31 main board S300500046 1
32 electrical box S20410004 1
33 electrical box shielding cover 2 S11020006 1
34 electrical box shielding cover 1 S11020005 1
35 remote controller S30400001K004 1
SCB001N0061
CH-S24FTXN-E2wf
