COZY DVCF402D - Page 59

AÉROTHERME MURAL À GAZ À ÉVACUATION DIRECTE À CONTRE-COURANT 23
RENSEIGNEMENTS TECHNIQUES SUR LA FOURNAISE
NUMÉRO
DU MODÈLE
TYPE DE
GAZ
DÉBIT**
CALORIFIQUE
BTU/h
ORIFICE DU BRÛLEUR PRINCIPAL
PERCEUSE DEC. QUANTITÉ
DVCF402D
GAZ
NATUREL
40000 n°32 0,1160 1
DVCF401D PROPANE 40000 n°48 0,0760 1
DVCF602D
GAZ
NATUREL
60000 n°38 0,1010 2
DVCF601D PROPANE 60000 S.O. 0,0640 2
TROUSSES DE CONVERSION DE GAZ
DU GAZ NATUREL AU PROPANE
MODÈLE DESCRIPTION
7728 DVCF40XD
7732 DVCF60XD
TROUSSES DE CONVERSION DE GAZ
DU PROPANE AU GAZ NATUREL
MODÈLE DESCRIPTION
7729 DVCF40XD
7733 DVCF60XD
NETTOYAGE DU BRÛLEUR
Vérifiez le brûleur. Si un nettoyage s’avère nécessaire,
communiquez avec un technicien d’entretien qualifié qui
nettoiera et réparera le brûleur.
AVERTISSEMENT: Dangerde blessure ou de mort.
Assurez-vous de couper l’alimentation électrique et
l’alimentation en gaz avant de déposer les panneaux ou les
portes, etc.
NETTOYAGE DU COMPARTIMENT DU BRÛLEUR
Étant donné que l’air froid est attiré par la flamme pendant
le fonctionnement de la fournaise, des peluches provenant
de la literie et de la poussière, etc., s’accumulent dans la zone
du brûleur chaque saison de chauffage. Il est nécessaire de
nettoyer cette zone régulièrement. Utilisez un aspirateur avec
un accessoire étroit qui permet d’atteindre de petites zones.
Soyez prudent lors du nettoyage à l’intérieur et autour de
la veilleuse. Son réglage peut être modifié en cas de heurt
pendant le nettoyage.
AVERTISSEMENT: UNE ACCUMULATION DE
POUSSIÈRE, DE PELUCHES OU DE CORPS ÉTRANGERS
DANS L’OUVERTURE D’AIR PRIMAIRE DU BRÛLEUR PEUT
NUIRE AU MÉLANGE APPROPRIÉ DE GAZ ET D’AIR ET
PROVOQUER UNE FLAMME JAUNE SUSCEPTIBLE DE
PRODUIRE DU MONOXYDE DE CARBONE ET DE LA SUIE.
SI CETTE SITUATION ÉVOLUE, ELLE PEUT ENTRAÎNER
DES BLESSURES, VOIRE LA MORT. IL EST IMPÉRATIF DE
MAINTENIR LE OU LES BRÛLEURS PROPRES.
Débranchez la conduite de gaz à l’intérieur de l’armoire.
Retirez les trois vis de l’avant du panneau inférieur de la
chambre de combustion et déposez l’ensemble. Nettoyez
l’intérieur de la chambre de combustion et du brûleur avec
un aspirateur d’atelier.
Pour déposer les brûleurs, retirez la vis de l’extrémité du
brûleur et faites glisser le brûleur hors de son support (il peut
être nécessaire de ressortir légèrement le support).
Inspectez le joint d’étanchéité du boîtier du brûleur.
Remplacez-le s’il est endommagé.
Reposez l’ensemble du brûleur et de commande en suivant
les procédures ci-dessus dans l’ordre inverse.
Vérifiez l’écartement des électrodes. Il doit être
soigneusement réglé selon les spécifications, comme illustré
(figure30), pour que le dispositif d'allumage fonctionne
correctement.

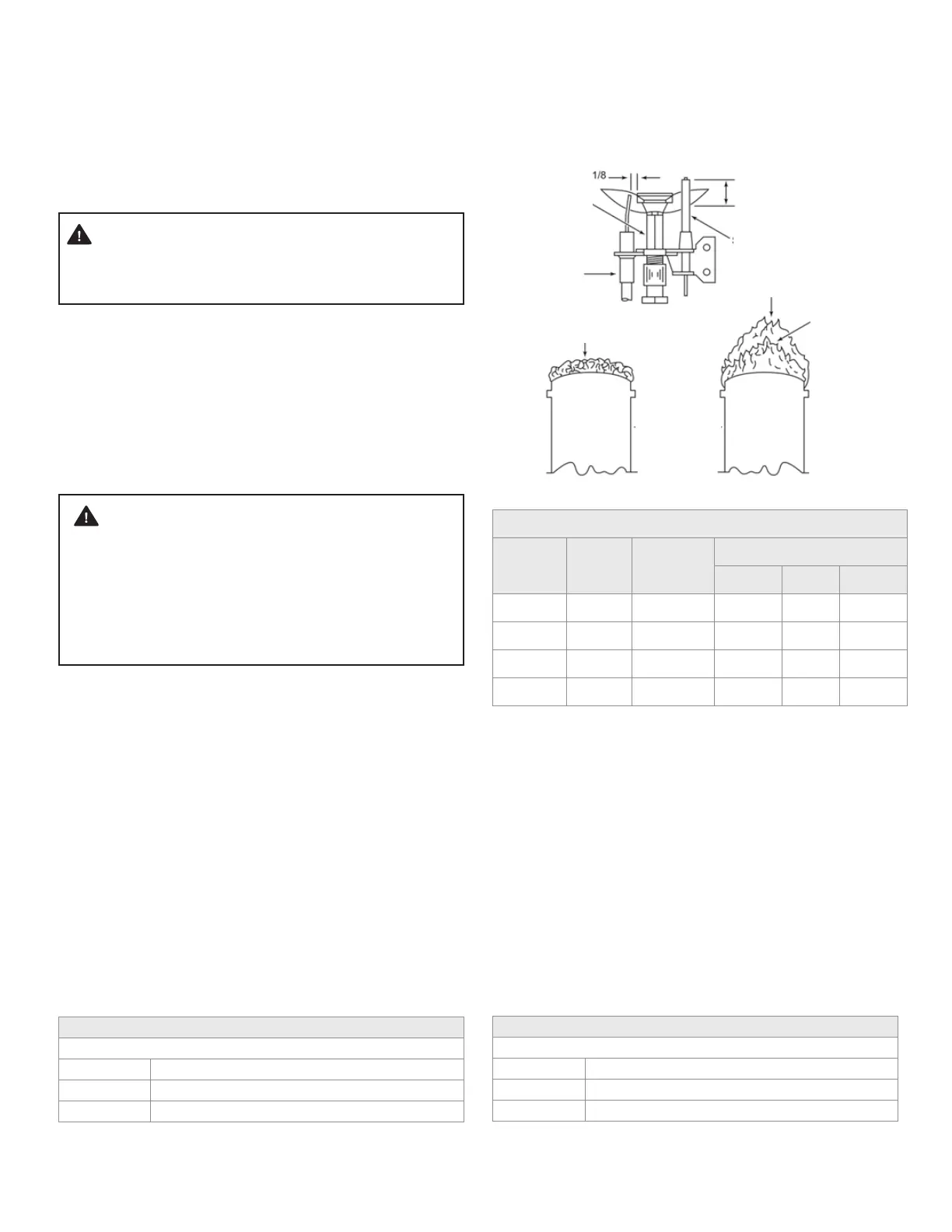

Figure30 - FLAMME DE VEILLEUSE ET ÉCARTEMENT DES
ÉLECTRODES
La cote d’efficacité de ces appareils est un produit d’un
système de cote d’efficacité thermique déterminé dans des
conditions de fonctionnement continu et a été déterminée
indépendamment de tout système installé.
** Pour les altitudes supérieures à 2000pieds, réduisez les
cotes de 4% pour chaque tranche de 1000pieds au-dessus
du niveau de la mer.
**BTU/h =BTU/heure.
FLAMME
AU
PROPANE
3/8 À 1/2
CAPTEUR
ÉLECTRODE
CÔNE BLEU TYPIQUE, GAZ
DE PÉTROLE LIQUÉFIÉ
CÔNE BLEU
TYPIQUE, GAZ
NATUREL
FLAMME
DE GAZ
NATUREL
ENCADREMENT
DU BRÛLEUR
POINTE LÉGÈREMENT
ORANGE, GAZ
NATUREL
CAPOT DE
VEILLEUSE
