COZY DVCF402D - Montage Encastré

AÉROTHERME MURAL À GAZ À ÉVACUATION DIRECTE À CONTRE-COURANT 9

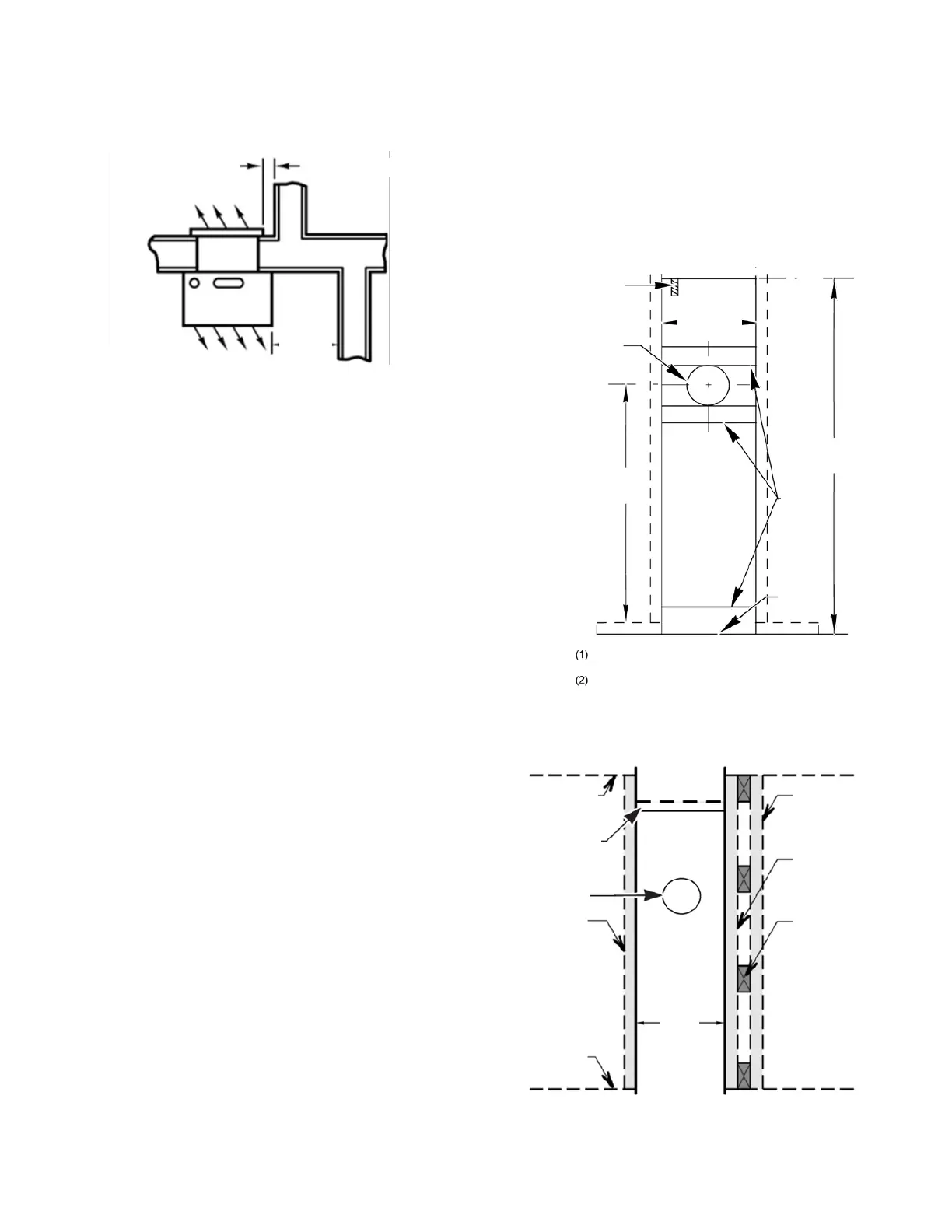

FIGURE7
Montage encastré
LOCALISATION DES MONTANTS
Utilisez un localisateur de montants ou de petits clous de
finition. Enfoncez et retirez à répétition un clou dans le mur
situé dans la zone du montant, jusqu’à ce que vous le trouviez.
Trouvez ensuite un côté. Laissez le clou à cet endroit. Enfoncez
un autre clou de l’autre côté du même montant.
Le bord intérieur de l’autre montant doit se trouver à environ
37cm (14½pouces) de celui trouvé. Enfoncez le clou de
finition sur le bord intérieur de ce montant.
REMARQUE: Si les montants ne sont pas espacés de 40,5cm
(16po) de centre à centre, voir la section «Fermer l’espace
entre les montants» ci-dessous.
DÉCOUPE D’OUVERTURE MURALE
1. Tracez l’ouverture à découper dans la paroi intérieure
(figure8). Marquez le centre de l’orifice de l’évent sur le
mur. Prenant une fenêtre, une porte ou un coin du mur
comme repère et mesurez pour trouver l’emplacement de
l’évent sur le mur extérieur. Vérifiez que les dégagements
(page8, figure2 et figures4, 5, 6 et 7 à la page9) sont
adéquats.
2. Percez un trou de 0,6cm (1⁄4po) au centre de
l’orifice d’évent jusqu’au mur extérieur pour marquer
l’emplacement de l’évent.
3. Procédez à la découpe requise dans la paroi intérieure.
(Figure8).
4. À l’aide du trou percé dans le mur extérieur qui marque
le centre, découpez un trou de 23,5cm (9¼po) de
diamètre pour l’évent. Il peut être préférable de travailler
de l’extérieur, surtout lorsque vous devez traverser des
briques, de la pierre ou des carreaux. (Voir figure8).
5. Dans les nouveaux murs à montants, installez les blocs
comme illustré à la figure7 et installez les arrêts d’enduit
autour de l’intérieur de l’ouverture murale.
6. La hauteur verticale de l'ouverture illustrée est de 7,6cm
(3po) supérieure à celle de la fournaise pour laisser de
l'espace en vue du raccordement du câblage après
l'installation de la fournaise.
REMARQUE: Les mesures verticales s’effectuent à partir du
plancher fini. (Figure7)
FERMETURE DE L’ESPACE ENTRE LES MONTANTS (au besoin)
Si les montants ne sont pas espacés de 40,5cm (16po) de
centre à centre, découpez le trou pour la fournaise à côté d'un
montant existant et du cadre de l'autre côté à l'aide de cales
d’écartement de 5x10cm (2x4po) au besoin, comme illustré
à la page9, figure9.
Si la distance entre le haut de la découpe et la plaque murale
du plafond est supérieure à 46cm (18po), il est recommandé
de la fermer.
Clouez sur une longueur de 5x10cm (2x4po) suffisante
pour passer entre les montants au sommet de l’ouverture afin
de fermer l’espace entre les montants.
FIGURE9  FERMETURE DE L’ESPACE ENTRE LES MONTANTS
GRILLE ARRIÈRE UN
SENS EN OPTION
GRILLE
AVANT UN
SENS EN
OPTION
30,5 CM
12 PO
MIN.
TROUSSE 6704
2 CM 34 PO MIN.
MONTANT
EXISTANT
23,5 CM (9-1/4 PO)
DE DIAMÈTRE
DÉCOUPE DE TROU
MONTANT
EXISTANT
PLAQUE
MURALE
MONTANT
EXISTANT
NOUVEAU
MONTANT
CALES
D’ÉCARTEMENT
AU BESOIN
3,5 cm
(14 3/8 po)
DOS DE 5 x 10 CM (2
X 4 PO) S’IL EXISTE
PLUS DE 18° ENTRE LA
PARTIE SUPÉRIEURE
DE LA DÉCOUPE ET LE
COLLET DE PLAFOND
À
FIGURE8  OUVERTURE MURALE POUR MONTAGE ENCASTRÉ
ÉLECTRIQUE;
CONDUIT
35,5 À 96,5 CM
14 À 38 PO
À
23,5 CM 914 PO
DE DIAMÈTRE TROU
À TRAVERS LE MUR
EXTÉRIEUR
174 cm (68-1/2 po) (1)
150 cm (59 po) (2)
228,5 cm (90 po) (1)
204 cm (80-3/8 po) (2)
BLOCS
2,5 x 7,6 cm
(1 x 3 po)
PLANCHER
FINI
MODÈLES - DVCF60XD
MODÈLES - DVCF40XD
