COZY DVCF402D - Emplacement de la Fournaise Murale et du

AÉROTHERME MURAL À GAZ À ÉVACUATION DIRECTE À CONTRE-COURANT 7
INSTALLATION DE VOTRE FOURNAISE

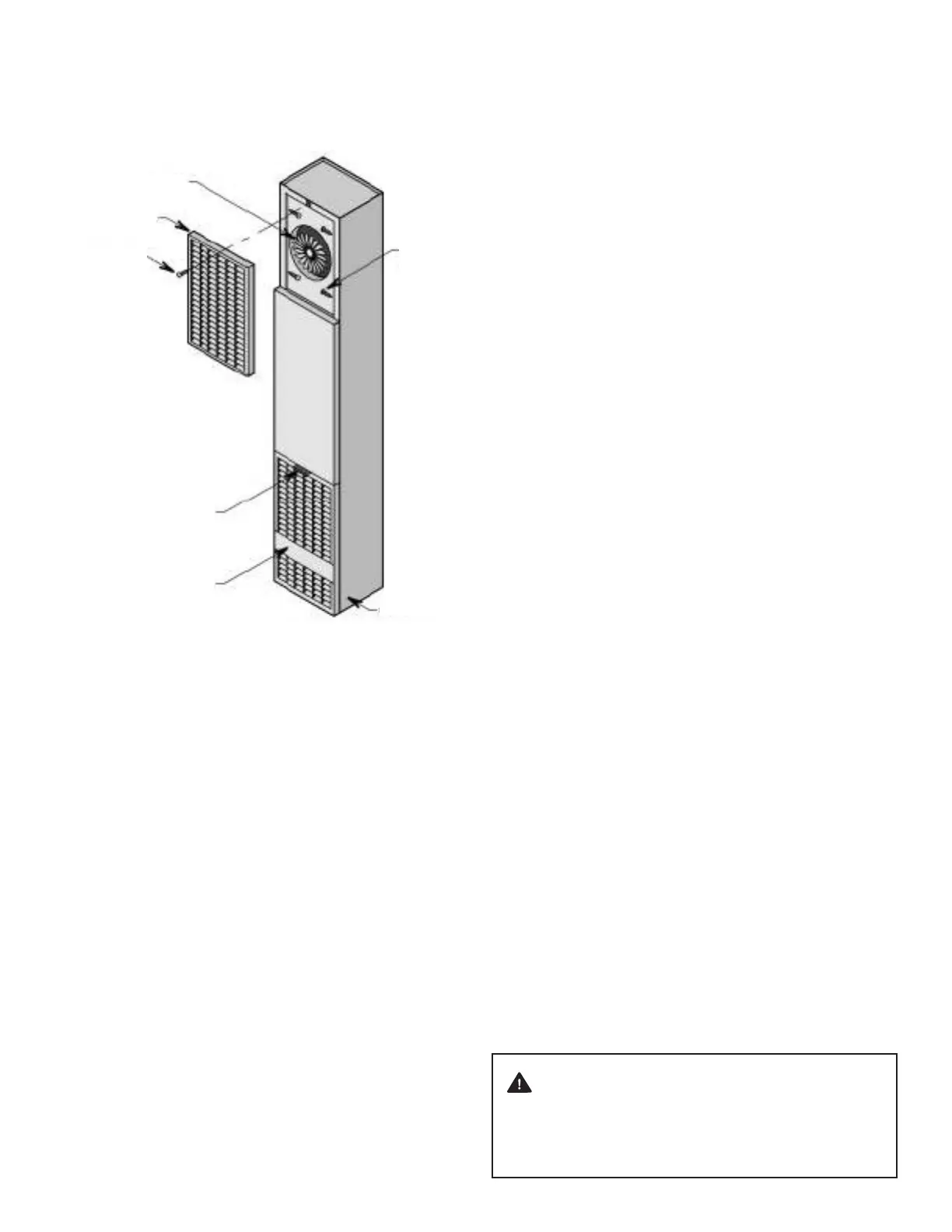

FIGURE1
PANNEAU AVANT
SUPÉRIEUR
PANNEAU AVANT
INFÉRIEUR
POIGNÉE
ARMOIRE
VIS À OREILLES
VIS DU
L’ÉCRAN DU
VENTILATEUR
PALE DE VENTILATEUR
votre fournaise. Si vous avez des doutes quant aux exigences,
consultez impérativement votre inspecteur en chauffage ou
en plomberie local, votre Service de la construction ou votre
entreprise de distribution de gaz au sujet des règlements, codes
ou ordonnances qui s’appliquent à l’installation d’une fournaise
murale à évents. Obtenez de l’aide d’un professionnel au besoin.
Les VÉRIFICATIONS ET RÉGLAGES à la page22 sont essentiels
au bon fonctionnement et à la sécurité de la fournaise. Assurez-
vous de les effectuer.
IMPORTANT
Pour un fonctionnement satisfaisant et sans problème, assurez-
vous de:
1. Placer la fournaise adéquatement dans l'espace à chauffer.
2. Installer la fournaise conformément aux codes ou
ordonnances locaux ainsi qu’aux instructions fournies. En
l'absence de codes ou d'ordonnances locaux, installer la
fournaise conformément à l'édition actuelle du Code national
des gaz combustibles, NFPA54, ANSIZ223.1/Code canadien
d'installation, CAN/CGAB149.
3. Respecter le dégagement minimum: Plancher, 0pouce ou
plafond, 14cm (4pouces), mur latéral, 14cm (4pouces), à
l’exception du dégagement minimal du mur latéral, comme
illustré à la page8, figure3.
4. Prévoir suffisamment d’air de combustion et de ventilation.
Emplacement de la fournaise
murale et du thermostat
Tenez compte des points suivants avant d'installer la fournaise:
1. Il s’agit d’une fournaise murale à évacuation directe. Elle doit
être installée sur un MUR EXTÉRIEUR pour une ventilation
adéquate des gaz de combustion (figure2).
a. Idéalement, le mur doit se trouver du côté le moins venteux
de l’habitation, étant donné que des rafales puissantes
peuvent éteindre la veilleuse.
b. La fournaise peut être installée au ras d’un mur ou encastrée
jusqu’à un maximum de 24,4cm (10po). L'épaisseur de la
paroi de la surface arrière de la fournaise à l'extérieur de la
paroi peut être de 2cm (3/4po) minimum à 23cm (9po)
maximum. Voir page8, figure3
Avecla sortie de décharge standard de la fournaise, ne pas
installer à moins de 10cm (4po) du mur d'intersection. Voir
page8, figure4
Les montants doivent être espacés de 40,5cm (16po) de
centre à centre, sinon l’espace entre les montants doit être
encadré. Voir les pages9 et 10, Montage encastré.
2. La partie supérieure de la fournaise doit se situer à au moins
10cm (4po) du plafond.
3. Vérifiez les dégagements de la fournaise et de l’évent requis
(page8, figure2 et page8, figure4). Vous devez placer la
fournaise à un endroit où vous obtiendrez les dégagements
minimums
indiqués. Voir les pages8 à 9, figures5, 6 et 7
4. Lorsque vous utilisez les trousses6703 ou 6704 en option,
respectez les dégagements indiqués aux pages8 à 9,
figures5, 6 et 7
5. Lorsque vous utilisez la trousse6701 en option, respectez
le dégagement indiqué à la page8, figure 4. Utilisez
uniquement les trousses de grille et de sortie en option
disponibles chez le fabricant.
6. Le capuchon de l’évent extérieur doit se trouver à au moins
47cm (18po) de toute fenêtre ou autre ouverture du
bâtiment (figure2).
7. La fournaise ne fonctionnera pas si quelque chose empêche
l’admission d’air frais dans l’évent ou la circulation libre des
gaz de combustion. Assurez-vous que le centre du capuchon
de l’évent se trouve à au moins 47cm (18po) au-dessus du
niveau du sol ou que les arbustes sont comme illustrés à la
figure2. Assurez-vous que les arbustes sont bien taillés. Il
doit également se trouver à au moins 47cm (18po) de tout
surplomb.
8. Essayez de placer la fournaise près du centre de l’espace à
chauffer pour une bonne circulation d’air. Ne la placez pas
derrière une porte ou des rideaux. Ne la mettez pas dans un
placard, une alcôve, un couloir ou tout autre espace clos.
9. Assurez-vous que la tuyauterie de gaz et le câblage électrique
peuvent être raccordés à la fournaise. Voir les sections sur la
tuyauterie de gaz et le câblage électrique correspondant à
votre type de montage de fournaise.
10. Le fond de la fournaise doit être posé directement sur un
plancher en bois ou en béton. Si le plancher est fait d’un
matériau autre que du bois ou du béton, comme un tapis ou
un revêtement de sol en feuille de vinyle, un morceau de bois
ou de tôle d’une taille minimum correspondant à celle du bas
de la fournaise doit être placé sous cette dernière.
AVERTISSEMENT: Si un revêtement en vinyle est
utilisé sur la surface murale extérieure, la chaleur provenant
du capuchon d’évent pourrait causer une déformation/
décoloration. Posez un écran de protection du revêtement.
Consultez le fabricant pour connaître les options
supplémentaires.
