AÉROTHERME MURAL À GAZ À ÉVACUATION DIRECTE À CONTRE-COURANT 25
ACCESSOIRE CÂBLÉ 9940
Instructions de montage
AVERTISSEMENT: Dangerde blessure. Coupez
l'alimentation électrique au niveau de l'interrupteur général,
de la boîte à fusibles ou du panneau de service avant
d’effectuer des travaux sur la fournaise.
RÉSUMÉ: Cet accessoire convertit les fournaises à contre-
courant de Cozy à l’aide du cordon d’alimentation électrique
fourni en une connexion électrique permanente câblée.
Si cette fournaise est équipée du cordon d'alimentation de
service ou a déjà été installée et utilisée à l'aide du cordon
d'alimentation de service, débranchez ledit cordon de
l’embase du connecteur situé à la base de la fournaise et
déposez complètement le cordon de la fournaise.

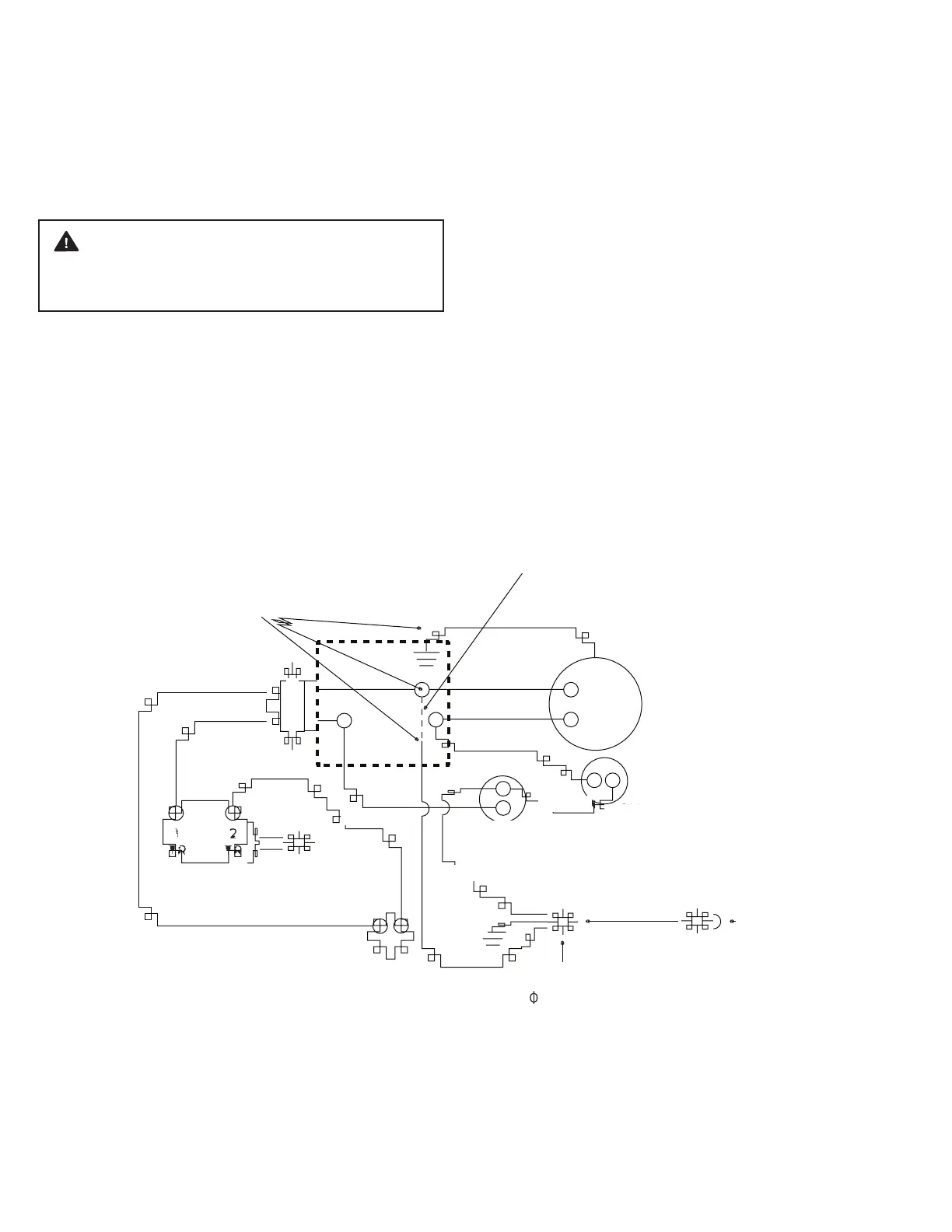

Suivez le schéma de câblage ci-dessous pour effectuer tous
les raccordements de câblage nécessaires à partir d'une
source électrique extérieure. Tous les travaux électriques
doivent être conformes à vos codes et ordonnances locaux
ou, en l’absence de ces derniers, au Code national de
l’électricité, ANSI/NFPA70 ou, au Canada, au Code canadien
de l’électricitéC22.1. Si vous ne connaissez pas les codes de
câblage de manière générale, demandez à un électricien
qualifié d’effectuer ce travail. Assurez-vous que le type et
la conception de cet accessoire sont adéquats pour une
utilisation avec votre fournaise.
Le modèle DVCF40XD avec moteur à vitesse unique
est illustré sur le schéma de câblage ci-dessous. Les
raccordements de câblage sur chantier requis s’appliquent à
tous les modèles énumérés ci-dessus. Pour les raccordements
de câblage interne de votre modèle, reportez-vous au schéma
de câblage fixé à la fournaise.
DÉBRANCHEZ LE CÂBLE (LIGNE
INDIQUÉE EN POINTILLÉS)
VERT-
TERRE
VERT-TERRE
TERRE
TRANS
SOUPAPE DE GAZ
THERMOCOUPLE
BLANC
BLANC
NOIR
NOIR
NOIR
BLEU
NOIR
RACCORDEMENT DU
THERMOSTAT
RACCORD DE DOUILLE DE
CORDON D’ENTRETIEN DE 115 V
1 60 HZ
INSÉREZ LE CAVALIER DANS
LE RACCORD DU SUPPORT DU
CORDON D’ENTRETIEN
MARRON
24 V
115 V
MARRON
INTERRUPTEUR
DE FIN DE
COURSE
MOTEUR
INSÉREZ LE CAVALIER DANS
LE RACCORD DU SUPPORT DU
CORDON D’ENTRETIEN
ASSEMBLAGE SUR
CHANTIER REQUIS
