CALEFACTOR DE PARED CON CONTRAFLUJO Y CON VENTILACION DIERCTA 17

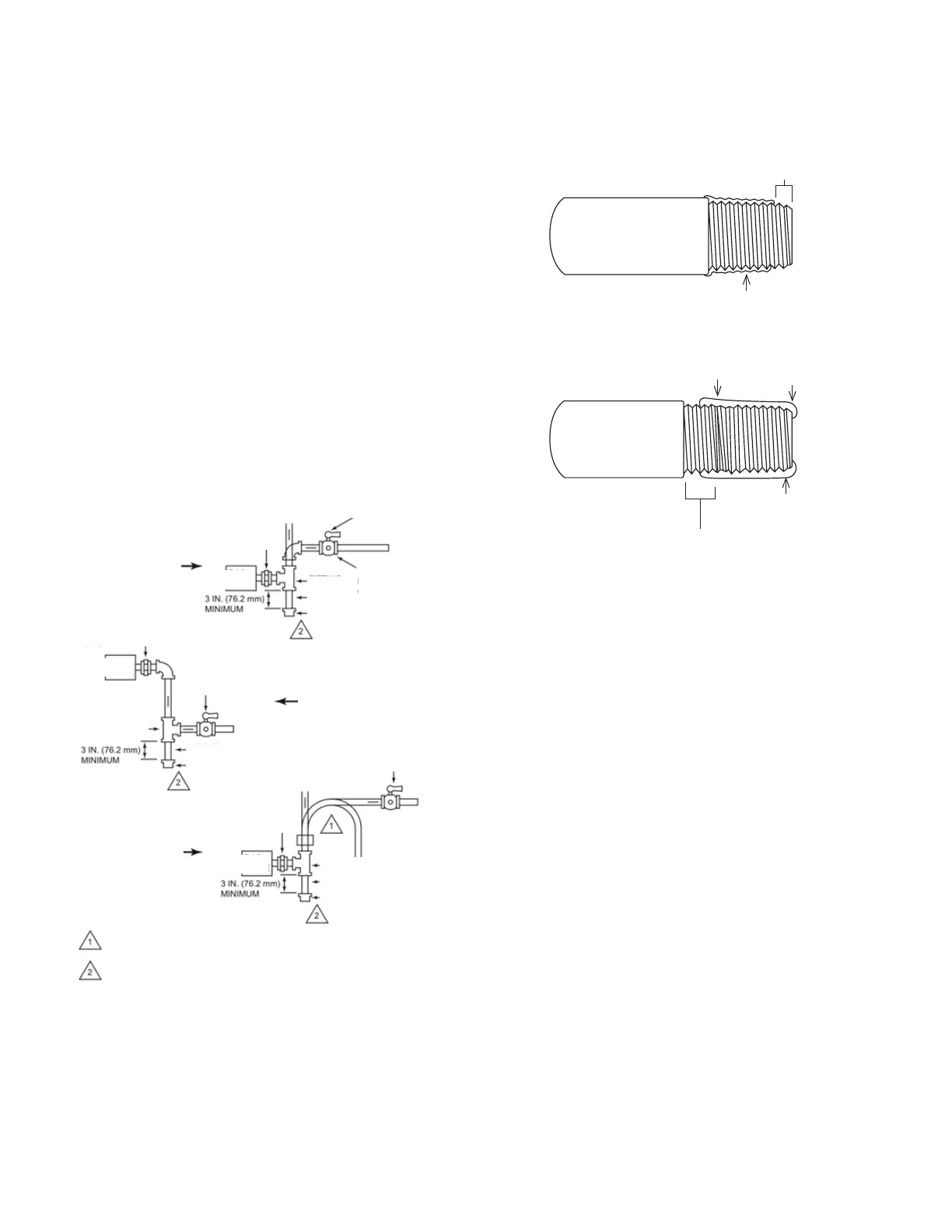

FIGURA 24  TAMAÑO DE LA TUBERIA
FJIGURA 25  PRACTICA DE CANALIZACION ADECUADAS
ROSCADO ADECUADO
DE LA TUBERIA
INCORRECTO
DOS ROSCAS EXPUESTAS
SELLADOR LO
SUFICIENTEMENTE
DESIGADO COMO ARA
MOSTRA LAS MUESCAS
SOBRESELLADO
SELLADOR
DEMASIADO GUESO
SELLADOR
SOBREPASADO
MUESCAS
DAÑADAS
Vaya a la Figura 24, para la disposición general
de la unidad. Muestra los accesorios básicos necesarios.
Se aplican las siguientes reglas:
1. Use tuberías nuevas libres de virutas de metal y
escombros, como el acero o tubería de hierro negro.
Utilice accesorios aprobados por los códigos locales.
2. No enrosque la tubería demasiado lejos. La distorsión
o mal funcionamiento de la válvula puede ser
consecuencia de un exceso de tubería dentro. Aplique
una cantidad moderada de compuesto de buena
calidad a las roscas de la tubería, dejando 2 roscas del
extremo desnudo. Si es gas propano, utilice compuesto
resistente a la acción de los gases del propano.
3. Utilice uniones de junta esmerilada.
4. Instale un tubo de drenaje (trampa de sedimentos)
para atrapar la suciedad y la humedad antes de que
pueda entrar en la válvula de gas. La boquilla debe
tener un mínimo de 3 pulgadas de largo.
5. Proporcione una conexión del medidor de prueba
de 1/8 " NPT inmediatamente antes de la conexión
del suministro de gas al calefactor.
CONEXIÓN DE GAS
Si la instalación es para gas propano, el instalador debe
usar una regulación de dos etapas y hacer todas las
conexiones del tanque de almacenamiento al calefactor.
Utilice dos llaves de tubo al realizar la conexión a la válvula
para evitar inflexión o daños a la válvula de gas.
TAMAÑOS DE LOS ORIFICIOS
Información técnica del calefactor, en página 24, muestra
los tamaños de orificios correctos para los diferentes
niveles de entrada cuando se usa gas natural o propano.
TUBERÍA DE GAS
La línea de suministro de gas debe ser de un tamaño
adecuado para manejar la cantidad de Btu / hr. y la
longitud necesarias.
Determine el tamaño mín. de la tubería en Figura 26
basado en la longitud desde el medidor de gas o de
la fuente a la unidad.
Todas las tuberías deben cumplir con los códigos y
ordenanzas locales, o con el National Fuel Gas Code
(ANSI Z223.1-1988), según corresponda. En Canadá:
Siga el Código de Instalación CAN/CGA-B149.
VÁLVULA DE
CIERRE MANUAL
SOLTAR
HORIZONTAL
ABERTURA
18NPT PARA
MEDIDOR DE
PRUEBA
ACCESORIO
DE T
MANGUITO
TAPÓN
SUMINISTRO
DE GAS
PLANTA
DE UNIÓN
VALVE DE FERMETURE
MANUELLE
PLANTA
DE UNIÓN
MANGUITO
TAPÓN
TUBO DE SUBI
ACCESORIO DE T
SUMINISTRO
DE GAS
VALVE DE FERMETURE
MANUELLE
SOLTAR
HORIZONTAL
TUBERIA DE
SUMINISTRO
DE GAS
TUBO DE SUBIDA
ACCESORIO
DE T
MANGUITO
TAPÓN
PLANTA
DE UNIÓN
VÁLVULA
DE GAS
VÁLVULA
DE GAS
VÁLVULA
DE GAS
TODAS LAS CURVAS EN TUBOS DE METAL DEBEN SER LISAS.
PRECAUCIÓN: CIERRE DL SUMINISTRO PRINCIPAL DE GAS ANTES DE
QUITAR LA TAPA PARA EVITAR QUE EL GAS LIENE EL AREA DE TRABAJO.
PRUEBE FUGAS DE GAS CUANDO LA INSTALACION ESTÉ COMPLETA.
SE MUESTRA LA ENTRADA DE GAS EN EL LATERAL
IZQUIERDO. EN LOS MODELOS VARIA COMPRUEBE PARA ESTAR SEGURO.
