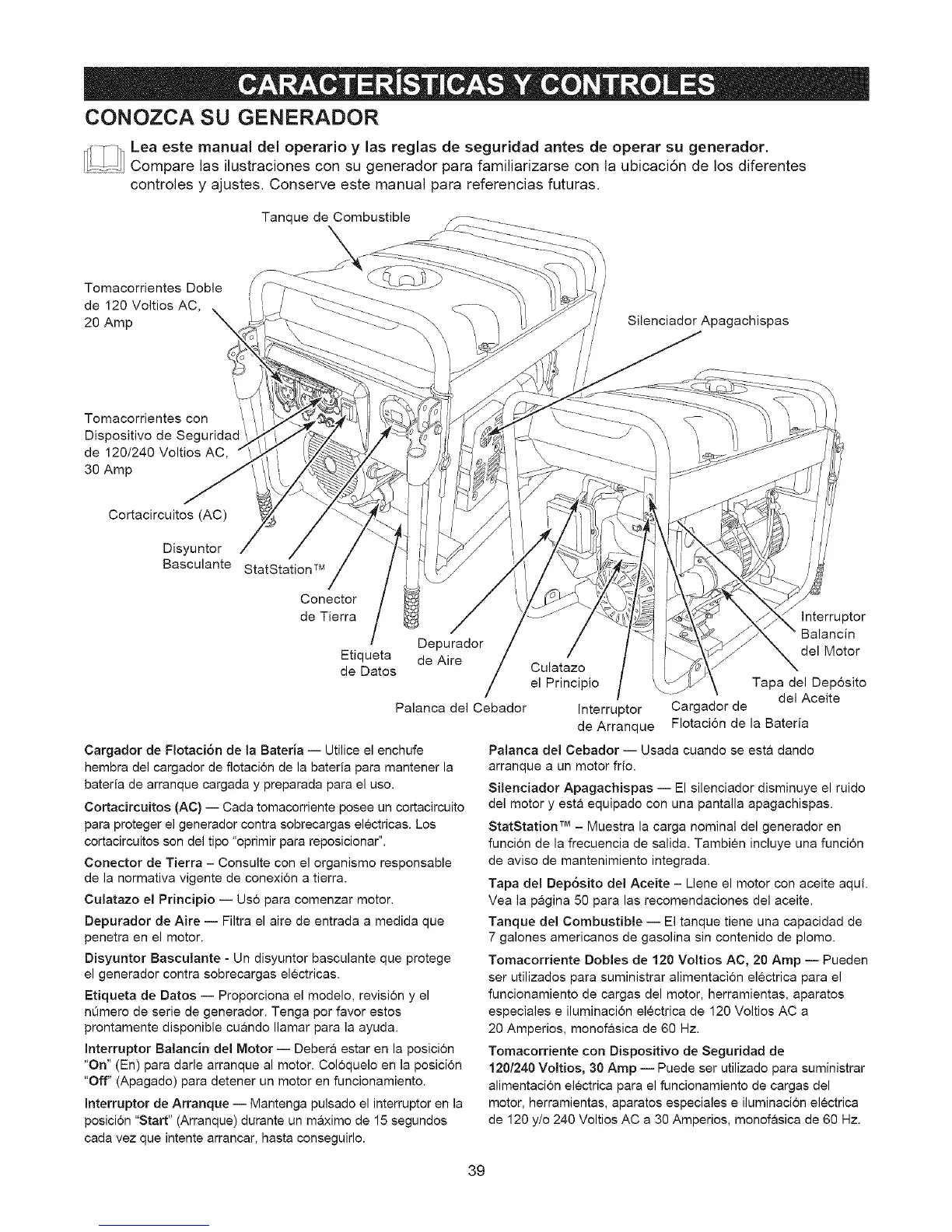

CONOZCA SU GENERADOR
_1 Lea este manual del operario y las reglas de seguridad antes de operar su generador.
......... Compare las ilustraciones con su generador para familiarizarse con la ubicaci6n de los diferentes
controles y ajustes. Conserve este manual para referencias futuras.
Tanque de Combustible
Tomacorrientes Doble
de 120 Voltios AC,
20 Amp X
Silenciador Apagachispas
Tomacorrientes con
Dispositivo de Seguridad /
de 120/240 Voltios AC,
30 Amp
Cortacircuitos (AC)
Disyuntor
Basculante
StatStation TM
Conector
de Tierra
Etiqueta
de Datos
de Aire
Palanca del Cebador
Cargador de Flotaci6n de la Bateria -- Utilice el enchufe
hembra del cargador de flotacion de la bateda para mantener la
bateda de arranque cargada y preparada para el uso.
Cortacircuitos (AC) -- Cada tomacorriente posee un cortacircuito
para proteger el generador contra sobrecargas el¢ctricas. Los
cortacircuitos son del tipo "oprimir para reposicionar".
Conector de Tierra - Consulte con el organismo responsable
de la normativa vigente de conexion a tierra.
Culatazo el Principio -- Uso para comenzar motor.
Depurador de Aire -- Filtra el aire de entrada a medida que
penetra en el motor.
Disyuntor Basculante = Un disyuntor basculante que protege
el generador contra sobrecargas el¢ctricas.
Etiqueta de Datos -- Proporciona el modelo, revision y el
nOmero de serie de generador. Tenga por favor estos
prontamente disponible cuando Ilamar para la ayuda.
Interruptor Balancin del Motor -- Debera estar en la posici6n
"On" (En) para darle arranque al motor. Col6quelo en la posici6n
"Off" (Apagado) para detener un motor en funcionamiento.
Interruptor de Arranque -- Mantenga pulsado el interruptor en la
posicion "Start" (Arranque) durante un maximo de 15 segundos
cada vez que intente arrancar, hasta conseguirlo.
39
Culatazo
el Principle
]nterruptor
Balancin
del Motor
Tapa del Deposito
del Aceite
Interruptor Cargador de
de Arranque Flotacion de la Bateria
Palanca del Cebador -- Usada cuando se esta dando
arranque a un motor frio.
Silenciador Apagachispas -- El silenciador disminuye el ruido
del motor y esta equipado con una pantalla apagachispas.
StatStation TM - Muestra la carga nominal del generador en
funcion de la frecuencia de salida. Tambien incluye una funcion
de aviso de mantenimiento integrada.
Tapa del Dep6sito del Aceite - Llene el motor con aceite aqui.
Vea la pagina 50 para las recomendaciones del aceite.
Tanque del Combustible -- El tanque tiene una capacidad de
7 galones americanos de gasolina sin contenido de plomo.
Tomacorriente Dobles de 120 Voltios AC, 20 Amp -- Pueden
ser utilizados para suministrar alimentacion electrica para el
funcienamiento de cargas del motor, herramientas, aparatos
especiales e iluminaci6n electrica de 120 Voltios AC a
20 Amperios, monofasica de 60 Hz.
Tomacorriente con Dispositivo de Seguridad de
1201240 Voltios, 30 Amp -- Puede ser utilizado para suministrar
alimentacion electrica para el funcionamiento de cargas del
motor, herramientas, aparatos especiales e iluminaci6n electrica
de I20 y/o 240 Voltios AC a 30 Amperios, monofasica de 60 Hz.
