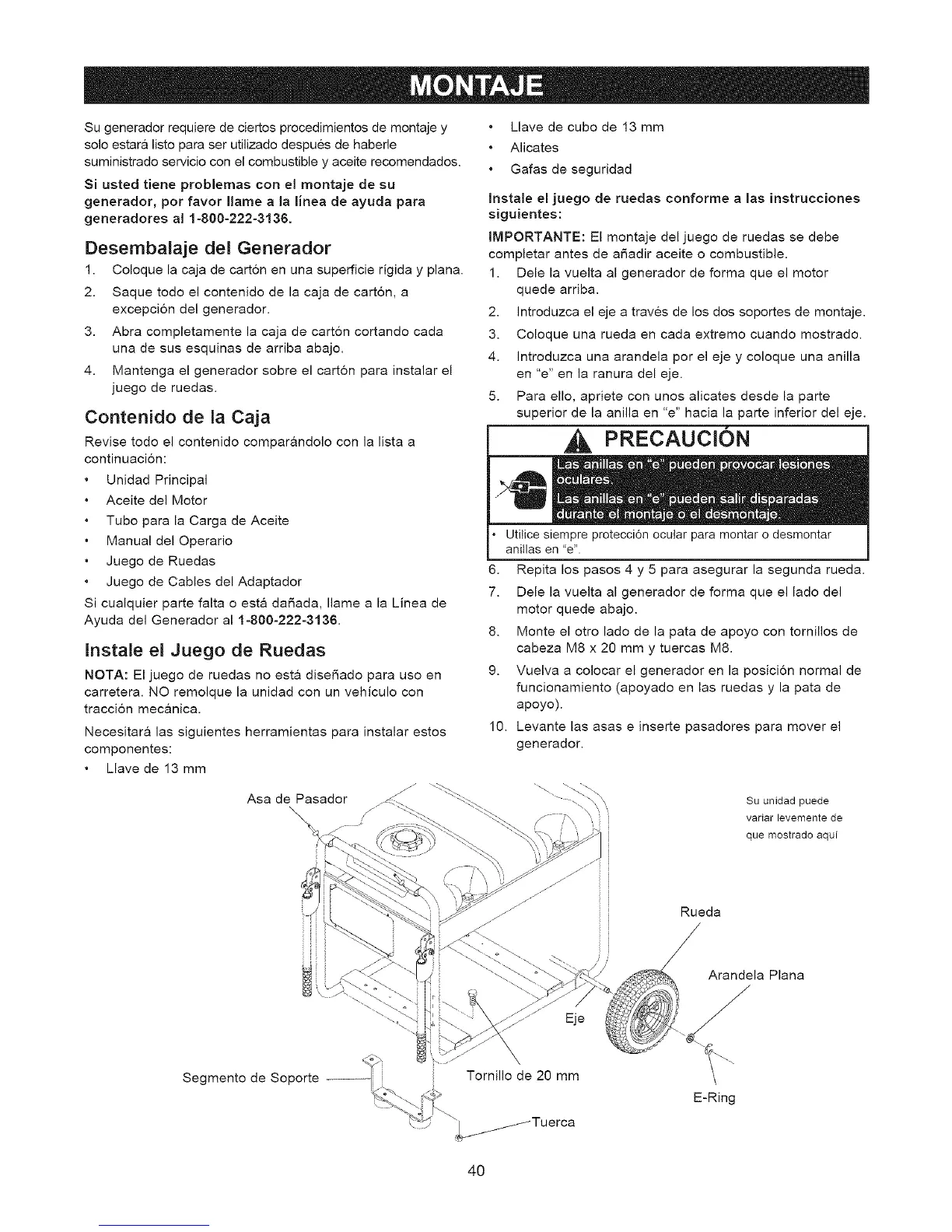

Sugeneradorrequieredeciertosprocedimientosdemontajey
soloestar&listoparaserutilizadodespuesdehaberle
suministradoservicioconelcombustibleyaceiterecomendados.
Siustedtieneproblemasconelmontajedesu
generador,porfavorIlamea la linea de ayuda para
generadores al 1-800-222-3136.
Desembalaje del Generador
1. Coloque la caja de carton en una superficie rigida y plan&
2. Saque todo el contenido de la caja de carton, a
excepcion del generador.
3. Abra completamente la caja de carton cortando cada
una de sus esquinas de arriba abajo.
4. Mantenga el generador sobre el carton para instalar el
juego de ruedas.
Contenido de la Caja
Revise todo el contenido comparandolo con la lista a
continuacion:
Unidad Principal
Aceite del Motor
Tubo para la Carga de Aceite
Manual del Operario
Juego de Ruedas
Juego de Cables del Adaptador
Si cualquier parte falta o esta da_ada, Ilame a la Linea de
Ayuda del Generador al 1-800-222-3136.
Instale el Juego de Ruedas
NOTA: El juego de ruedas no est& dise_ado para uso en
carretera. NO remolque la unidad con un vehiculo con
traccion mec&nica.
Necesitar& las siguientes herramientas para instalar estos
componentes:
Llave de 13 mm
Asa de Pasador
Llave de cubo de 13 mm
Alicates
Gafas de seguridad
Instale el juego de ruedas conforme alas instrucciones
siguientes:
IMPORTANTE: El montaje del juego de ruedas se debe
completar antes de aMadir aceite o combustible.
1. Dele la vuelta al generador de forma que el motor
quede arriba.
2. Introduzca el eje a traves de los dos soportes de montaje.
3. Coloque una rueda en cada extremo cuando mostrado.
4. Introduzca una arandela pot el eje y coloque una anilla
en "e" en la ranura del eje.
5. Para ello, apriete con unos alicates desde la parte
superior de la anilla en "e" hacia la parte inferior del eje.
PRECAUClON
6,
7.
8.
9.
10.
Utitice siempre )rotecci6n ocular para montar o desmontar
anitlas en "e".
Repita los pasos 4 y 5 para asegurar la segunda rueda.
Dele la vuelta al generador de forma que el lado del
motor quede abajo.
Monte el otto lado de la pata de apoyo con tornillos de
cabeza M8 x 20 mm y tuercas M8.
Vuelva a colocar el generador en la posicion normal de
funcionamiento (apoyado en las ruedas y la pata de
apoyo).
Levante las asas e inserte pasadores para mover el
generador.
Su unidad puede
variar levemente de
que mostrado aqui
Rueda
Arandela Plana
Segmento de Soporte --
Eje
Tornillo de 20 mm
_fTuerca
E-Ring
