3. Interface utilisateur
3.1 Panneau avant
A. Interrupteur d'alimentation ON / OFF : L'onduleur est éteint lorsque l'interrupteur est sur la
position OFF.
B. Prise de sortie AC : D'autres types de prises de courant sont disponibles sur demande pour
des applications dans d'autres zones géographiques.

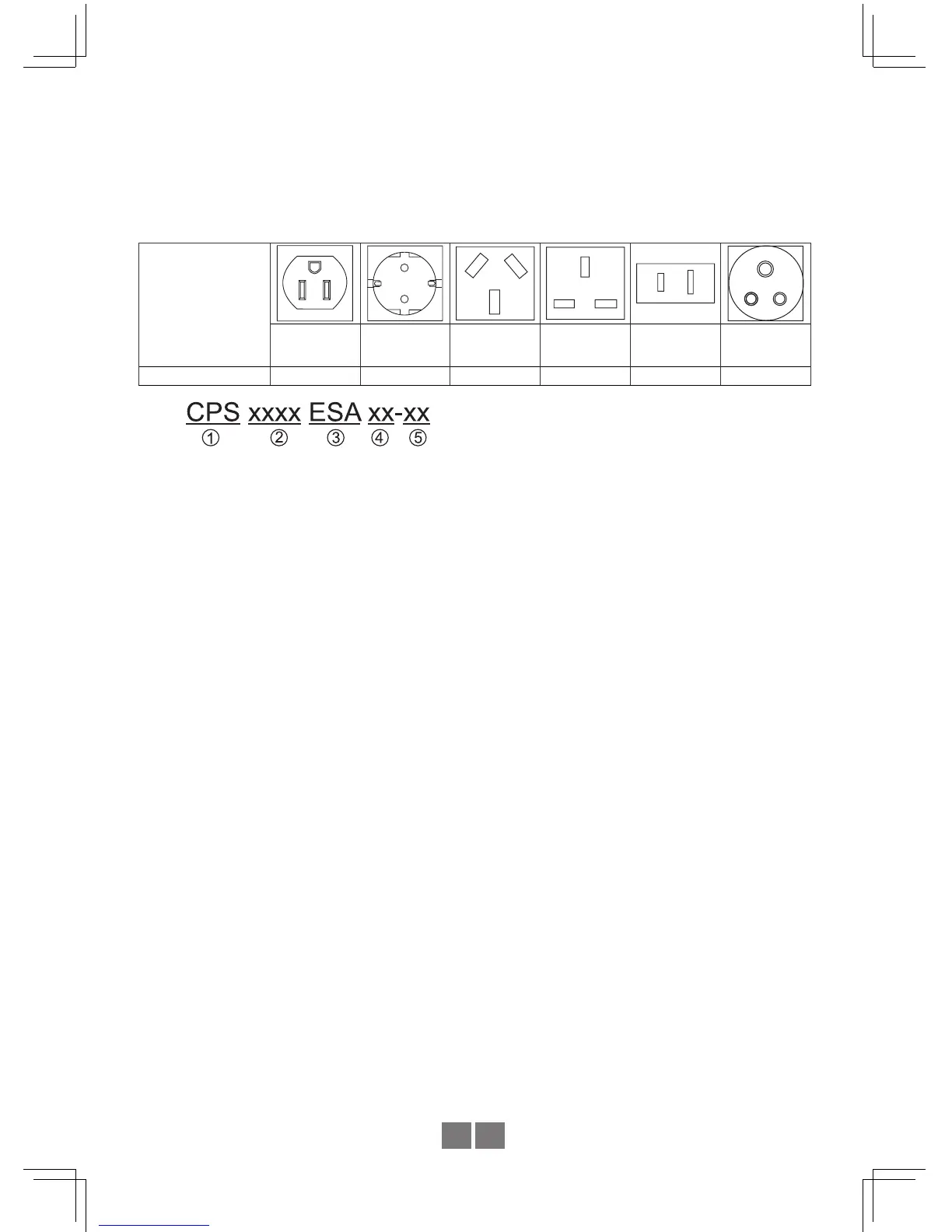

Type de prise
US (uniquement
pour la série SA )
UE (uniquement
pour la série
ESA)
AU R.U. JP IN
Pays USA EUROPE AUSTRALIE R.U. JAPON INDE
1. CyberPower Systems.
2. Puissance nominale : 3000=3000W / 1500=1500W / 1000=1000W / 400=400W.
3. Tension de sortie : SA =100VAC, 110VAC, 115VAC, 120VAC
ESA= 208VAC, 220VAC, 230VAC, 240VAC
4. Tension de la batterie : 12=12VDC / 24=24VDC / 48=48VDC
5. Type de prise : CPSxxxxSAxx(SA pour les USA)
CPSxxxxESAxx(ESA pour l'UE)
CPSxxxxESAxx-IN(IN pour l'INDE)
C. Verrou de panneau pour connexion de sortie CA étanche. (IP67)
D. Verrou de panneau pour connexion utilitaire d'entrée CA étanche. (IP67)
E. Trous de ventilation : L'onduleur nécessite une ventilation appropriée pour un
fonctionnement efcace. Veuillez garantir un espace minimum de ventilation pour assurer la
durée de vie de l'onduleur.
F. Réglage de la fonction : La tension de sortie, la fréquence, le mode SPF et le mode
économie peuvent être réglés avec ce bouton.
G. Port de communication : Communiquer entre l'onduleur et le PC via un connecteur
supplémentaire dans le but de surveiller à distance via le logiciel de surveillance optionnel.
( Réservés )
H. Disjoncteur sans fusible : Lorsque la sortie AC manque ou lorsque le courant de charge
dépasse le courant nominal du disjoncteur sans fusible, celui-ci devient actif et arrête le
bypass du courant secteur en sortie pour prévenir tout danger.
I. Disjoncteur sans fusible avec bouton de réarmement (pour prise) : La prise de sortie AC
a un courant nominal de 15A. Lorsque le courant de charge dépasse 15A, le disjoncteur
devient actif et arrête la sortie AC de la prise. Pour les applications nécessitant plus de 15A,
veuillez utiliser le bornier interne derrière le panneau avant.
J. Blocs de terminal de connexion d'entrée CA.
K. Blocs de terminal de connexion de sortie CA.
