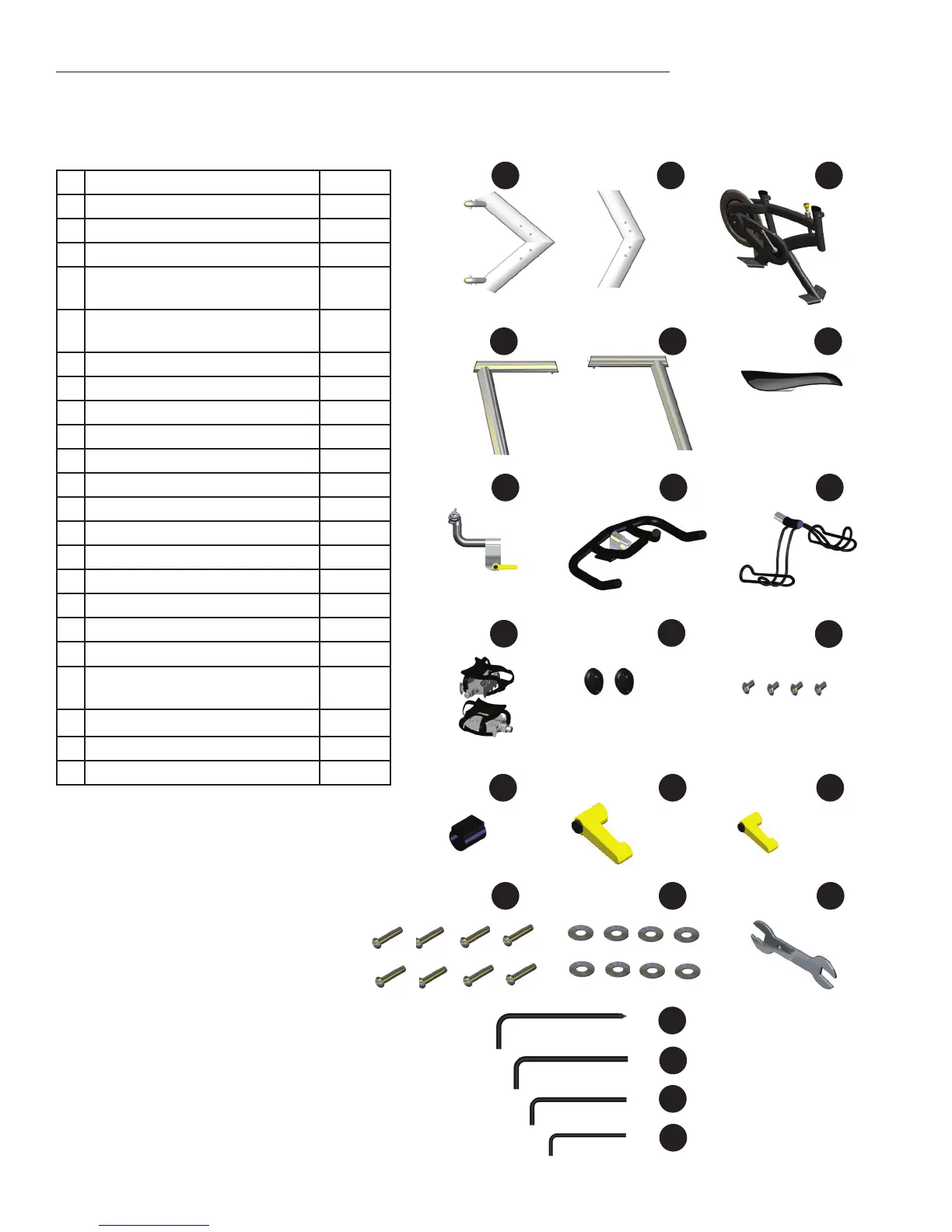

CAPÍTULO 2: DESEMBALAJE DE LA BICICLETA DE INTERIOR CYCLEOPS SERIE PRO
Coloque la caja en posición vertical y corte las tiras de cierre de plástico. Levante la parte superior de la caja para sacar la bicicleta
de interior y el embalaje. Saque de la caja todas las piezas, incluidas las piezas de espuma. Asegúrese de que estén incluidas todas
las piezas siguientes:
Nombre Cantidad
A Estabilizador trasero 1
B Estabilizador delantero 1
C Cuadro principal 1
D Soporte del manillar (más corto,
hasta 45 cm)
1
E Soporte del sillín (más largo,
hasta 58 cm)
1
F Sillín 1
G Abrazadera del soporte del sillín 1
H Manillar 1
I Portabotellas 1
J Pedaleras 1
K Tapas de extremos 2
L Tornillos de tapa de extremo 4
M Espaciador del portabotellas 1
N Llaves grandes en L 2
O Llaves pequeñas en L 2
P Tornillos estabilizadores 8
Q Arandelas estabilizadoras 8
R Llave multiuso 1
S Llave Allen de 6 mm con destorni-
llador plano en el extremo
1
T Llave Allen de 5 mm 1
U Llave Allen de 4 mm 1
V Llave Allen de 3 mm 1
A B C
D E F
G H I
J
M
Herramientas adicionales que pueden ser útiles:
-Pequeño sujetador de apriete o fijaciones
-Llave cónica de 17 mm
-Llave de tubo de 15 mm
-Llave de tubo de 10 mm
-Alicates
-Llave para pedal
-Llave Allen de 2,5 mm
Estabilizador
trasero
Estabilizador
delantero
Cuadro principal
Soporte del sillín
Abrazadera del
soporte del sillín
PortabotellasManillar
Sillín
Pedaleras
Espaciador del
portabotellas
Soporte del
manillar
Llaves pequeñas en LLlaves grandes en L
18”
23”
O
P
Tornillos
estabilizadores
Arandelas
estabilizadoras
Q R
T
Llave multiuso
U
V
Tapas de extremos
K
L
Tornillos de tapa
de extremo
S
N
Llave Allen de 5 mm
Llave Allen de 3 mm
Llave Allen de 4 mm
Llave Allen de 6 mm con
destornillador plano en el extremo
