3
A
B

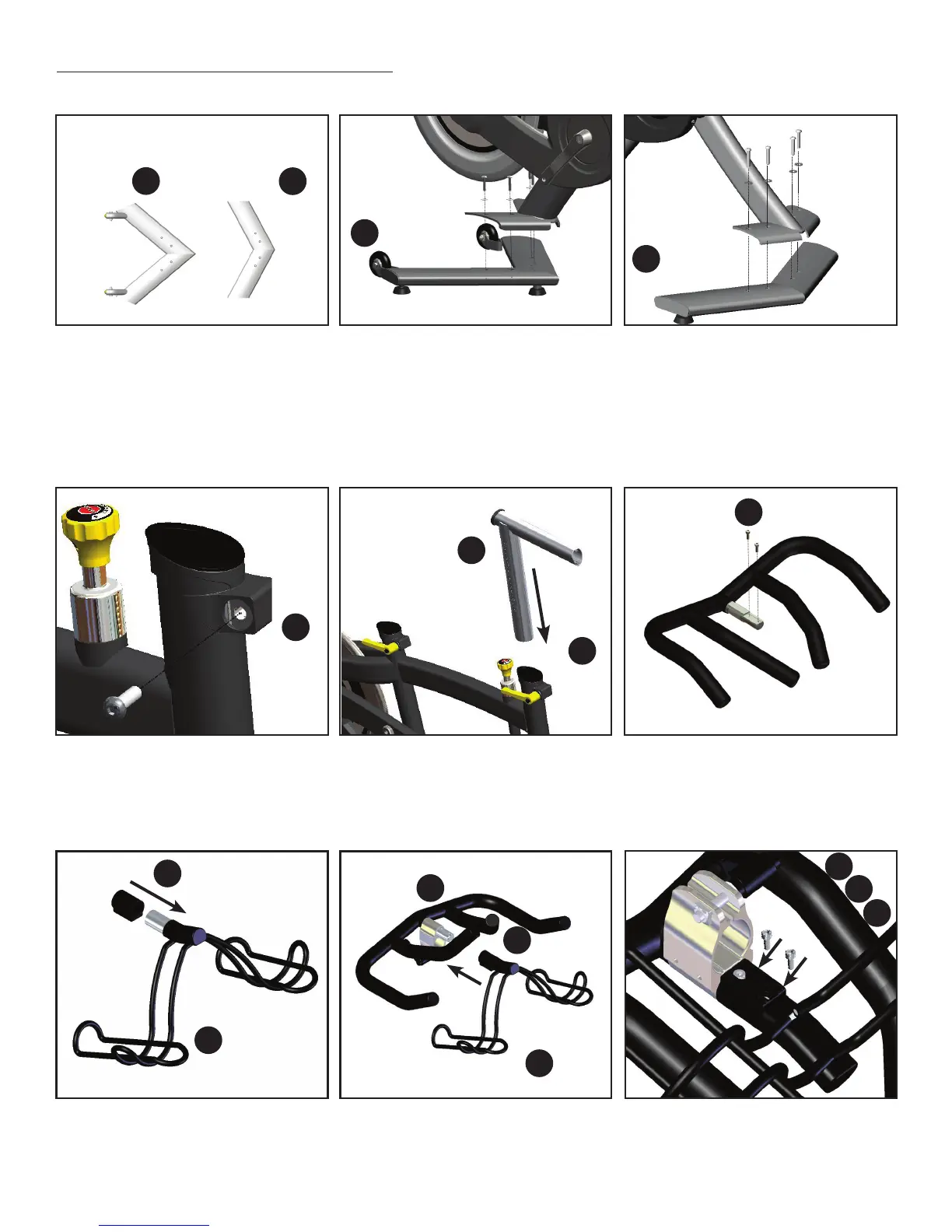

1. Notare la differenza tra gli stabilizzatori
anteriore e posteriore. Lo stabilizzatore
più largo dotato di ruote va montato
nella parte posteriore della cyclette (sotto
il volano).
3. Montare lo stabilizzatore anteriore nella
parte anteriore del telaio principale con
gli appositi quattro bulloni e le rispettive
rondelle da 5 mm utilizzando la chiave a
brugola da 5 mm. Stringere prima i bullo-
ni interni, quindi procedere con i bulloni
esterni per assicurare il fissaggio corretto
e in piano del piede.
CAPITOLO 3: MONTAGGIO DELLA CYCLETTE
Montare i piedi stabilizzatori
1. Rimuovere il bullone da 6 mm del
gruppo telaio principale con la chiave
a brugola da 6 mm. È possibile tenere il
bullone da 6 mm al posto della maniglia
a L grande per mantenere più stabile la
regolazione dell'altezza del manubrio.
2. Inserire il sostegno manubrio nel tubo
di testa e fissarlo inserendo la maniglia a
L grande nel gruppo telaio principale sul
lato destro della cyclette (lato copricate-
na).
D
Montare il manubrio
A
2. Montare lo stabilizzatore posteriore
nella parte posteriore del telaio princi-
pale con gli appositi quattro bulloni e le
rispettive rondelle da 5 mm utilizzando la
chiave a brugola da 5 mm. Stringere pri-
ma i bulloni interni, quindi procedere con
i bulloni esterni per assicurare il fissaggio
corretto e in piano del piede.
Sostegno
manubrio
Stabilizzatore
posteriore
Stabilizzatore
anteriore
3. Rimuovere i due bulloni distanziatori e
le rispettive rondelle dal manubrio con la
chiave a brugola da 4 mm.
N
Maniglia a
L grande
4. Far scorrere il distanziatore borraccia
sul tubo a D del portaborraccia.
5. Far scorrere il portaborraccia e il
distanziatore borraccia sul manubrio.
I
H
Portaborraccia
Manubrio
I
Portaborraccia
Distanziatore
borraccia
M
I
Distanziatore
borraccia
M
Portabor-
raccia
H
Manubrio
6. Fissare il portaborraccia e il manubrio
insieme, utilizzando i due bulloni
distanziatori da 4 mm e le rispettive
rondelle precedentemente rimossi, sul
lato inferiore del manubrio.
C
Gruppo telaio
principale
M
Distanziatore
borraccia
H
A
B
Stabilizzatore
posteriore
Stabilizzatore
anteriore
Manubrio
