CycleOps 400 Pro - 3 Montage des Heimtrainers; Stabilisierungsfüße Anbringen; Lenker Anbringen

3
A
B

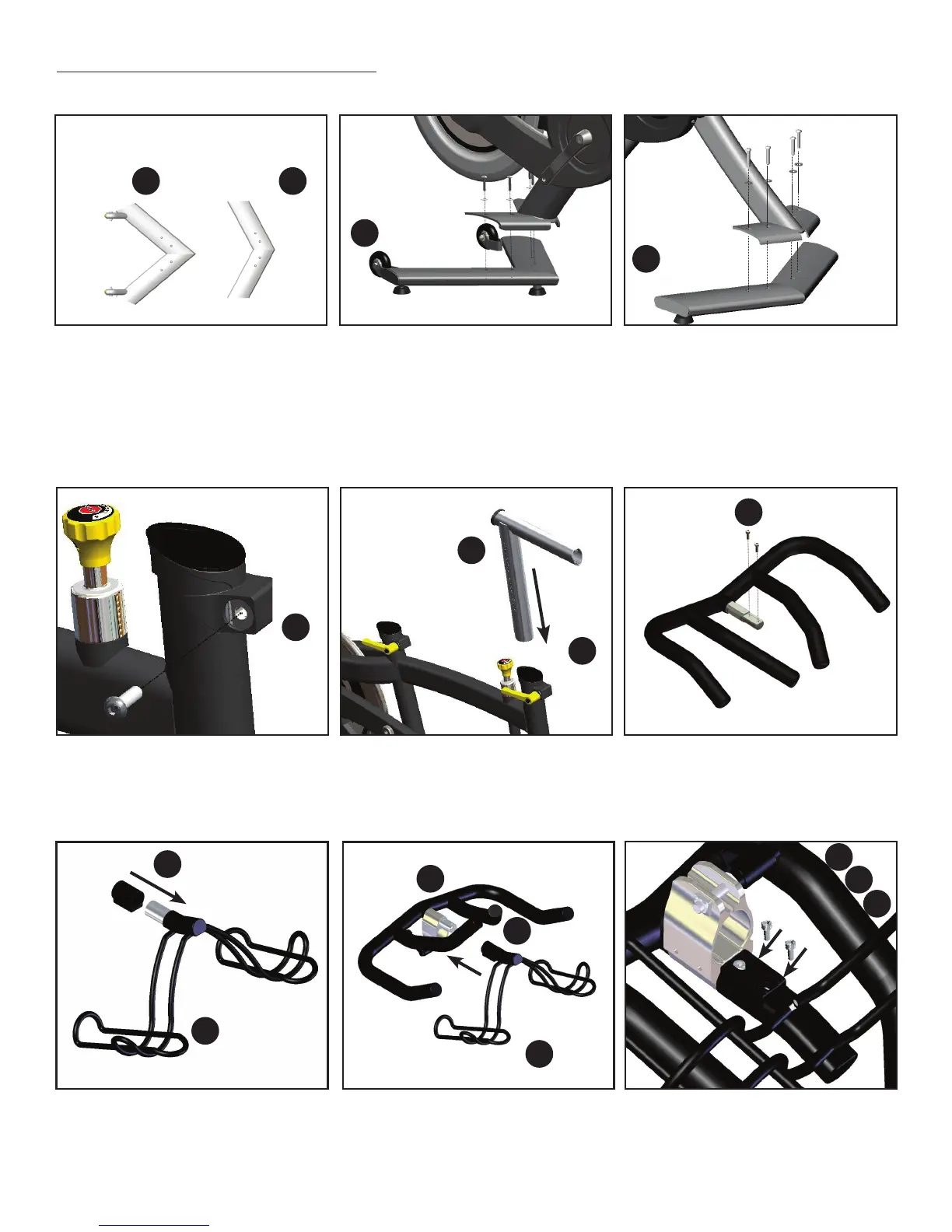

1. Achten Sie auf den Unterschied
zwischen dem vorderen und hinteren
Stabilisator. Der größere Stabilisator mit
Rädern gehört an das hintere Ende des
Heimtrainers (unter das Schwungrad).
3. Montieren Sie den vorderen Stabilisator
mithilfe des 5-mm-Inbusschlüssels und
den vier 5-mm-Stabilisierungsschrauben
und Stabilisierungsbeilagscheiben vorne
am Hauptrahmen. Ziehen Sie die inneren
Schrauben zuerst fest und fahren Sie dann
mit den äußeren Schrauben fort, damit der
Fuß richtig und gleichmäßig befestigt ist.
KAPITEL 3: MONTAGE DES HEIMTRAINERS
Stabilisierungsfüße anbringen
1. Entfernen Sie mithilfe des 6-mm-Inbus-
schlüssels die 6-mm-Schraube im Hauptrah-
men. Die 6-mm-Schraube kann im großen
L-Griff verbleiben, um eine dauerhaftere
Einstellung der Lenkerhöhe zu erreichen.
2. Stecken Sie das Lenkerstützrohr in das
Steuerrohr und befestigen Sie es, indem Sie
den großen L-Griff in den Hauptrahmen auf
der rechten Seite des Heimtrainers (Ketten-
schutzseite) stecken.
D
Lenker anbringen
A
2. Montieren Sie den hinteren Stabilisator
mithilfe des 5-mm-Inbusschlüssels und
den vier 5-mm-Stabilisierungsschrauben
und Stabilisierungsbeilagscheiben hinten
am Hauptrahmen. Ziehen Sie die inneren
Schrauben zuerst fest und fahren Sie dann
mit den äußeren Schrauben fort, damit der
Fuß richtig und gleichmäßig befestigt ist.
Lenkerstützrohr
Hinterer
Stabilisator
Vorderer
Stabilisator
3. Entfernen Sie mithilfe des 4-mm-Inbus-
schlüssels die zwei Distanzschrauben und
-beilagscheiben vom Lenker.
N
4. Schieben Sie den Wasserflaschenab-
standshalter auf das D-förmige Rohr des
Wasserflaschenhalters.
5. Schieben Sie den Wasserflaschenhalter
und Wasserflaschenabstandshalter auf
den Lenker.
I
H
Wasserflaschenhalter
Lenker
I
Wasserflaschenhalter
Wasserflaschenab-
standshalter
M
I
Wasserfla-
schenab-
standshalter
M
Wasserfla-
schenhalter
H
Lenker
6. Schrauben Sie mithilfe der vorher
entfernten 4-mm-Distanzschrauben und
-beilagscheiben Wasserflaschenhalter
und Lenker an der Unterseite des Lenkers
zusammen.
C
Hauptrahmen
M
Wasserflaschen-
abstandshalter
H
A B
Hinterer
Stabilisator
Vorderer
Stabilisator
Lenker
Großer
L-Griff
