CycleOps 400 Pro - 3 Montaje de la Bicicleta de Interior; Montaje de las Patas Estabilizadoras; Montaje del Manillar

3
A
B

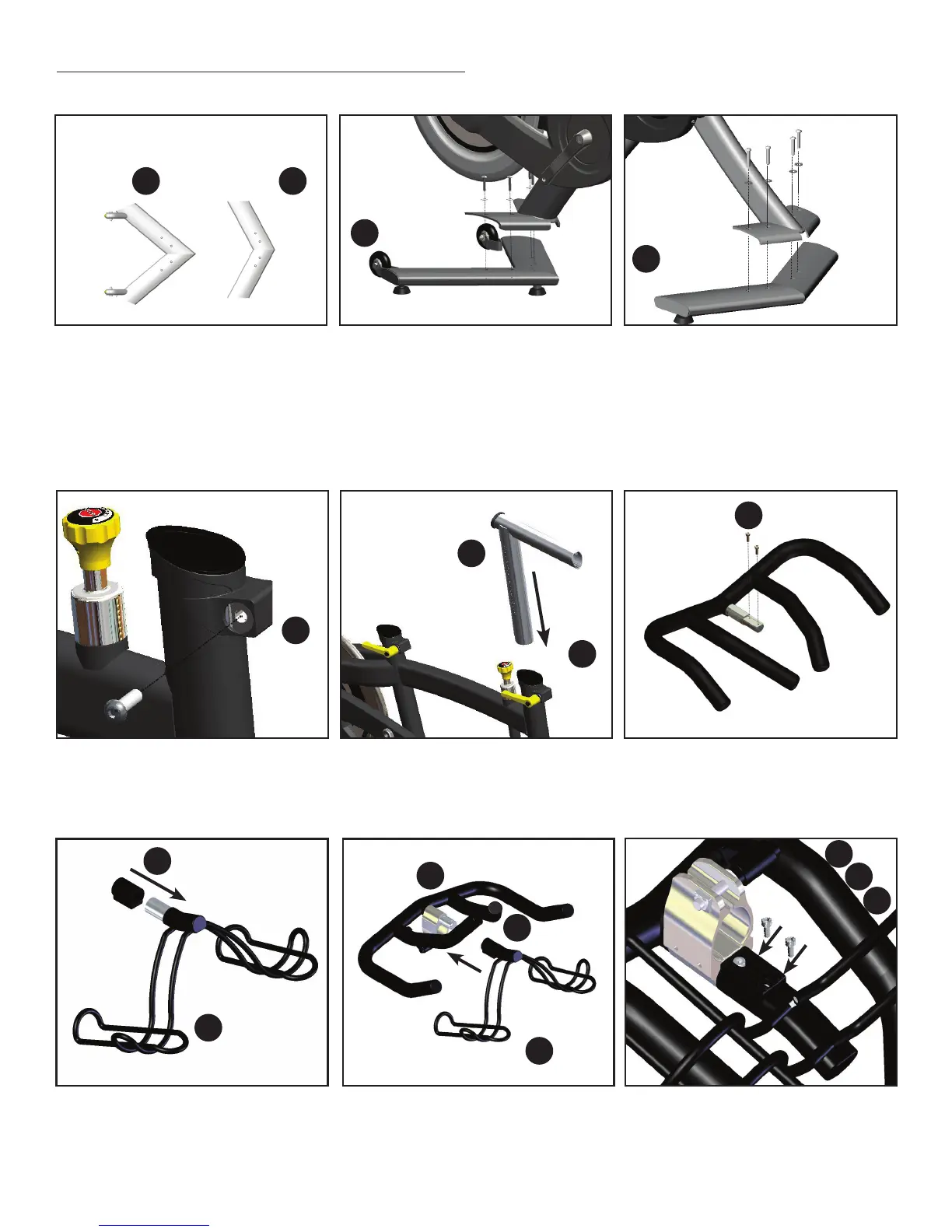

1. Observe la diferencia entre los
estabilizadores delantero y trasero.
El estabilizador mayor con ruedas va
en la parte posterior de la bicicleta de
interior (debajo de la rueda).
3. Monte el estabilizador delantero en
la parte frontal del cuadro con cinco
tornillos de 5 mm y arandelas de estabi-
lizador utilizando la llave Allen de 5 mm.
Apriete primero los tornillos interiores y,
a continuación, continúe con los tornillos
exteriores asegurándose de que la pata
se fija correcta y uniformemente.
CAPÍTULO 3: MONTAJE DE LA BICICLETA DE INTERIOR
Montaje de las patas estabilizadoras
1. Quite el tornillo de 6 mm del bastidor
principal mediante la llave Allen de 6 mm.
Puede colocar el tornillo de 6 mm en lugar
de la llave grande en L para fijar de modo
permanente la altura del manillar.
2. Inserte el manillar en el tubo del vástago
y fíjelo insertando la llave grande en L en
el cuadro en el lado derecho de la bicicleta
(lado del protector de cadena).
Montaje del manillar
A
2. Monte el estabilizador trasero en la parte
posterior del cuadro con cinco tornillos
de estabilizador de 5 mm y arandelas de
estabilizador utilizando la llave Allen de
5 mm. Apriete primero los tornillos inte-
riores y, a continuación, continúe con los
tornillos exteriores asegurándose de que
la pata se fija correcta y uniformemente.
Estabilizador
trasero
Estabilizador
delantero
3. Saque del manillar los dos tornillos
espaciadores y las arandelas.con la llave
Allen de 4 mm.
4. Inserte el espaciador del portabotellas
por el tubo en D en el portabotellas.
5. Coloque el portabotellas y el espaciador
en el manillar.
I
H
Portabotellas
Manillar
I
Portabotellas
Espaciador del
portabotellas
M
I
Espaciador
del portabo-
tellas
M
Portabotellas
H
Manillar
6. Fije el portabotellas y el manillar,
utilizando los dos tornillos espaciadores
de 4 mm y las arandelas que ha
desmontado anteriormente, a la parte
inferior del manillar.
M
Espaciador del
portabotellas
A B
Estabilizador
trasero
Estabilizador
delantero
D
Soporte del manillar
N
Llave
grande
en L
C
Cuadro
principal
H
Manillar
