Vliegwiel/kettingspanning afstellen
Na verloop van tijd en na langdurig gebruik zal de ketting van de CycleOps Pro Series-indoorfi ets rek beginnen te vertonen.
De spanning/uitlijning afstellen is een moeilijke taak en verkeerde afstelling kan leiden tot vroegtijdige ketting-/tandwielslijtage.
Daarom is het aanbevolen dat u deze taak uitvoert met de hulp van een erkende verdeler van indoorfi etsen. De kettingspanning is
correct afgesteld als u weinig of geen speling voelt wanneer u de pedalen naar voor en naar achter beweegt.
OPMERKING: Maak kleine stapsgewijze afstellingen aan het spanmateriaal langs beide kanten van het vliegwiel. Als u slechts één
kant afstelt, dan leidt dit tot een verkeerde vliegwieluitlijning en ongewilde aandrijvingsslijtage en/of lawaai.
OPGELET: Verkeerde kettingafstelling veroorzaakt vroegtijdige slijtage en kan de garantie ongeldig maken.
OPGELET: Plaats uw handen NOOIT in of in de buurt van de aandrijving wanneer die in beweging is!

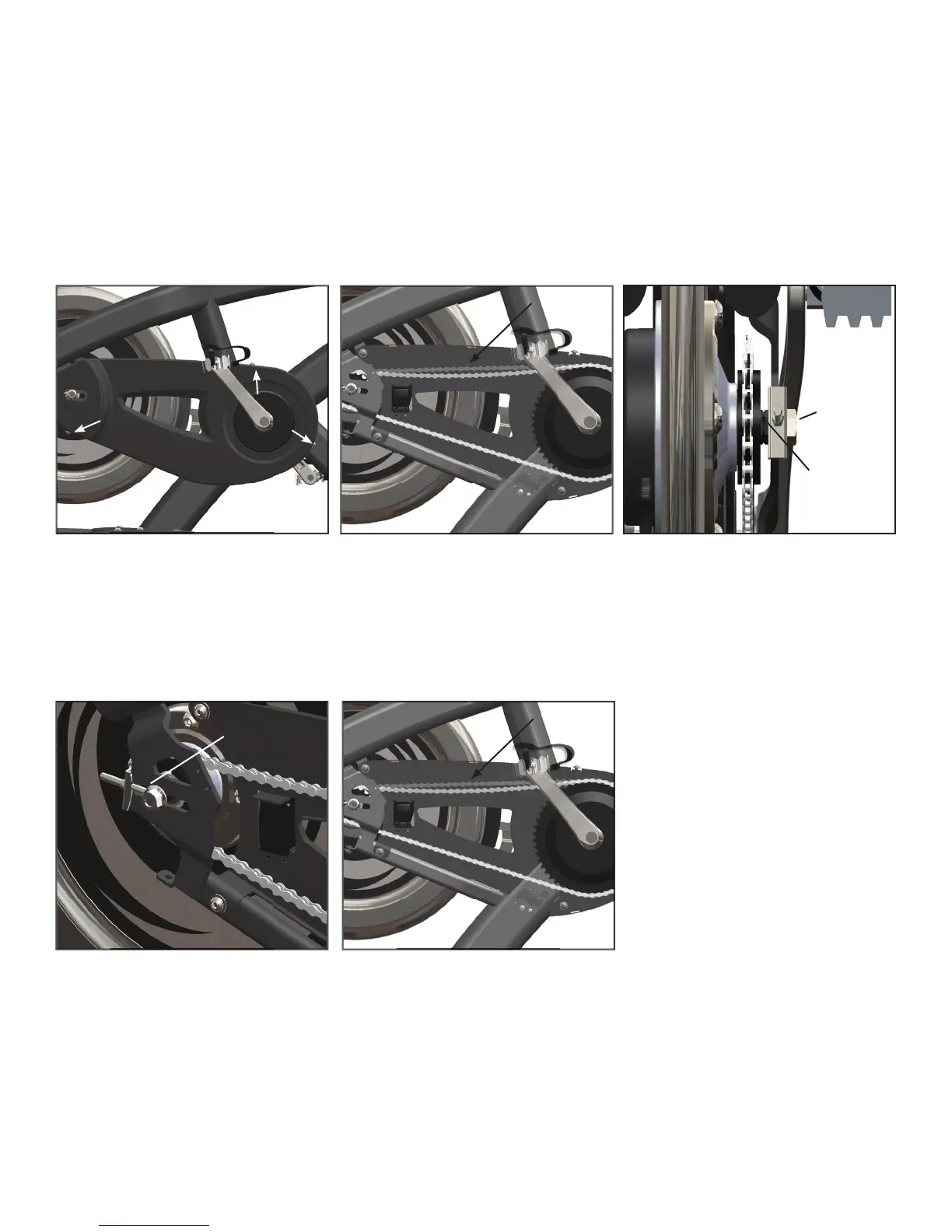

1. Verwijder de drie kettingkastbouten
met een inbussleutel van 4 mm.
3. Gebruik een steeksleutel van 17 mm om
de borgmoeren van de as te blokkeren.
Draai niet aan de sleutel. Deze dient
uitsluitend als een stabilisator. Maak de
fl ensmoeren op de as los met een
ringsleutel van 15 mm in de andere hand.
Herhaal dit proces langs beide kanten van
het vliegwiel.
4. Stel het spanmateriaal met een
ringsleutel van 10 mm af tot u langs
beide kanten de correcte en gelijk
verdeelde kettingspanning bereikt.
5. Trek de ketting naar beneden (in het
midden tussen het aandrijftandwiel
en de versnelling) om de verticale
speling te meten. De vertical speling
moet ongeveer 6 mm bedragen als de
ketting correct is afgesteld. Haal de
fl ensmoeren tot 8,5 Nm aan. Haal hen
niet te hard aan.
Flensmoer
Asborgmoer
Spanmateriaal van
10 mm
Verticale
speling
2. Trek de ketting naar beneden (in het
midden tussen het aandrijftandwiel en
de versnelling) om de verticale speling te
meten. De verticale speling moet
ongeveer 6 mm bedragen. Als dit
aanzienlijk meer of minder dan 6 mm is,
dan moet de verticale speling opnieuw
afgesteld worden.
Verticale
speling
