CycleOps 400 Pro - 3 Montage VAN de Indoorfiets; Steunvoeten Bevestigen; Stuur Bevestigen

3
A
B

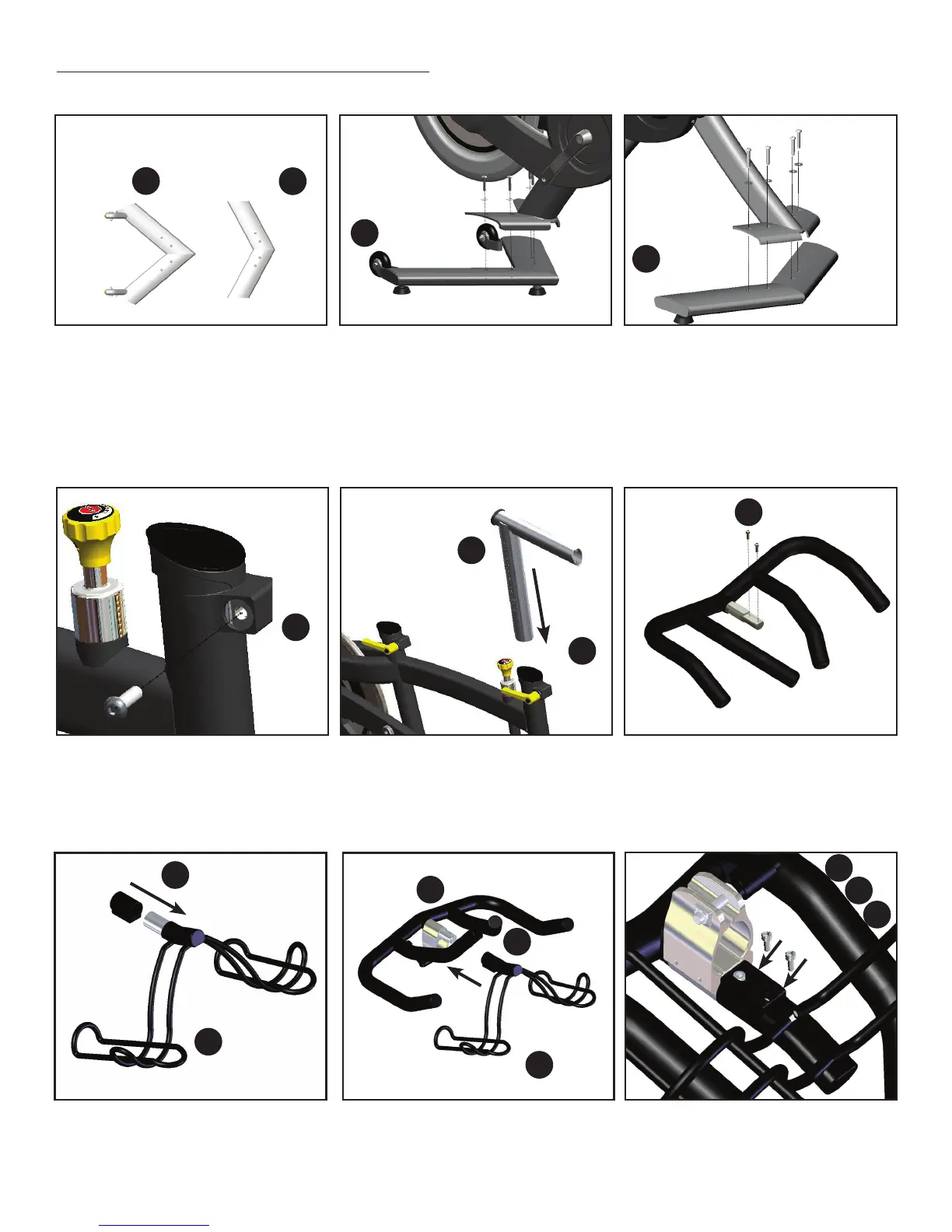

1. Merk het verschil op tussen de steun-
voeten vooraan en achteraan. De
grootste steunvoet met wieltjes moet
achteraan op de indoorfiets gemonteerd
worden (onder het vliegwiel).
3. Gebruik de inbussleutel van 5 mm om
de voorste steunvoet aan de voorkant
van het fietskader te bevestigen met
vier steunvoetbouten van 5 mm en vier
steunvoetsluitringen. Haal eerst de
binnenbouten aan en vervolgens de
buitenbouten, zodat de voet correct en
gelijk wordt vastgezet.
HOOFDSTUK 3: MONTAGE VAN DE INDOORFIETS
Steunvoeten bevestigen
1. Gebruik de inbussleutel van 6 mm om
de bout van 6 mm in het gemonteerde
fietskader te verwijderen. U kunt de bout
van 6 mm behouden in plaats van de
grote L-hendel als u de stuurhoogte
permanent wilt vastzetten.
2. Schuif de stuurpen in de hoofdbuis en
zet de pen vast door de grote L-hendel
aan de rechterkant van de indoorfiets
(aan de kant van de kettingkast) in het
gemonteerde fietskader te schuiven.
D
Stuur bevestigen
A
2. Gebruik de inbussleutel van 5 mm om
de achterste steunvoet aan de achterkant
van het fietskader te bevestigen met vier
steunvoetbouten van 5 mm en vier
steunvoetsluitringen. Haal eerst de
binnenbouten aan en vervolgens de
buitenbouten, zodat de voet correct en
gelijk wordt vastgezet.
Stuurpen
Achterste
steunvoet
Voorste
steunvoet
3. Verwijder de twee afstandsbouten
en sluitringen van het stuur met de
inbussleutel van 4 mm.
N
Grote
L-hendel
4. Schuif de drinkflesafstandsring over de
D-vormige buis op de drinkfleshouder.
5. Schuif de drinkfleshouder en de
drinkflesafstandsring op het stuur.
6. Zet de drinkfleshouder en het stuursa-
men vast met de twee vooraf verwijderde
afstandsschroeven van 4 mm en sluitrin-
gen aan de onderkant van het stuur.
C
Gemonteerd
fietskader
I
H
Drinkfleshouder
Stuur
I
Drinkfleshouder
Drinkflesafstandsring
M
I
Drinkflesaf-
standsring
M
Drinkfles-
houder
H
Stuur
M
Drinkflesaf-
standsring
H
A
B
Achterste
steunvoet
Voorste
steunvoet
Stuur
