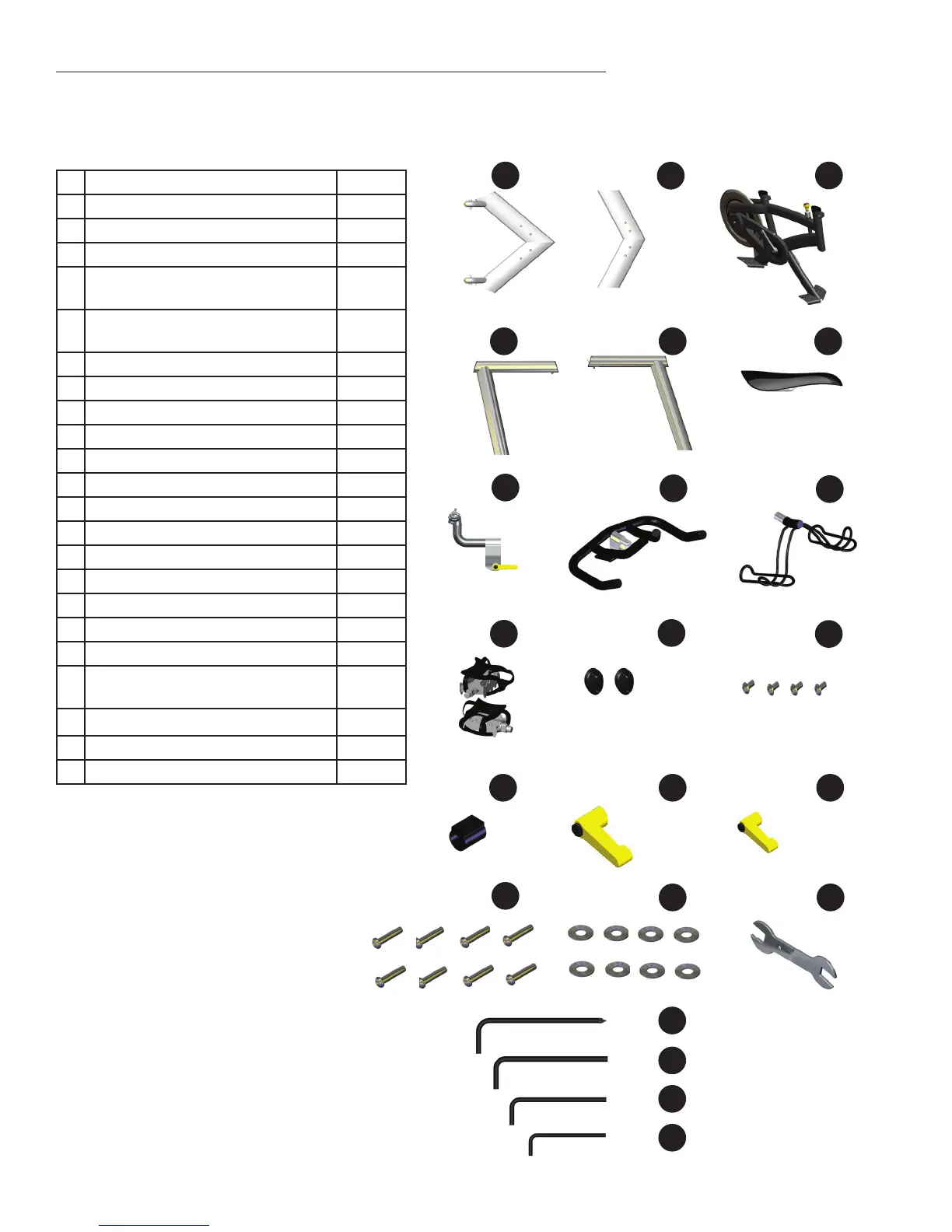

CAPITOLO 2: DISIMBALLAGGIO DELLA CYCLETTE CYCLEOPS PRO SERIES
Collocare la scatola in posizione verticale e tagliare le fascette di legatura in plastica. Sollevare la parte superiore della scatola per
mettere in vista la cyclette e l'imballaggio. Tirare fuori tutti i pezzi dalla scatola, compresi gli inserti in materiale espanso. Accertarsi
che siano presenti tutti pezzi elencati di seguito:
Nome Quantità
A Stabilizzatore posteriore 1
B Stabilizzatore anteriore 1
C Gruppo telaio principale 1
D Sostegno manubrio (più corto,
fino a 18”)
1
E Sostegno sellino (più lungo,
fino a 23”)
1
F Sellino 1
G Morsetto sostegno sellino 1
H Manubrio 1
I Portaborraccia 1
J Set pedali 1
K Tappi estremità 2
L Viti tappi estremità 4
M Distanziatore borraccia 1
N Maniglie a L grandi 2
O Maniglie a L piccole 2
P Bulloni stabilizzatori 8
Q Rondelle stabilizzatori 8
R Chiave multiuso 1
S Chiave a brugola da 6 mm con
estremità cacciavite a croce
1
T Chiave a brugola da 5 mm 1
U Chiave a brugola da 4 mm 1
V Chiave a brugola da 3 mm 1
A
B
C
D
E
F
G
H
I
J
M
Altri attrezzi che potrebbero rendersi utili:
-Pinze di bloccaggio o un piccolo attrezzo di serraggio
-Chiave da 17 mm
-Chiave a tubo da 15 mm
-Chiave a tubo da 10 mm
-Pinze
-Chiave per pedali
-Chiave a brugola da 2,5 mm
Stabilizzatore
posteriore
Stabilizzatore
anteriore
Gruppo telaio
principale
Sostegno
sellino
Morsetto
sostegno
sellino
PortaborracciaManubrio
Sellino
Set pedali
Distanziatore
borraccia
Sostegno
manubrio
Maniglie a L
piccole
18”
23”
O
P
Bulloni stabilizzatori Rondelle stabilizzatori
Q R
T
Chiave multiuso
U
V
Tappi estremità
K
L
Viti tappi
estremità
S
N
Chiave a brugola da 5 mm
Chiave a brugola da 3 mm
Chiave a brugola da 4 mm
Chiave a brugola da 6 mm con
estremità cacciavite a croce
Maniglie a L
grandi
