CHAPITRE 2 : DÉBALLAGE DU VÉLO DE CYCLING CYCLEOPS PRO SERIES
Placez le carton dans le sens de la hauteur et coupez les sangles en plastique. Otez le haut du carton afin de sortir le vélo et son
emballage. Otez toutes les parties du carton, y compris les inserts en mousse. Vérifiez la présence de toutes les pièces ci-après :
Nom Quantité
A Stabilisateur arrière 1
B Stabilisateur avant 1
C Assemblage du cadre 1
D Tige de guidon (courte, 18”) 1
E Tige de selle (longue, 23”) 1
F Selle 1
G Crochet de tige de selle 1
H Guidon 1
I Porte-bouteilles 1
J Jeu de pédales 1
K Embouts 2
L Vis pour embouts 4
M Entretoise du porte-bouteilles 1
N Grandes poignées en L 2
O Petites poignées en L 2
P Boulons des stabilisateurs 8
Q Rondelles des stabilisateurs 8
R Clé multifonction 1
S Clé hexagonale de 6mm avec embout
en tournevis cruciforme
1
T Clé hexagonale de 5mm 1
U Clé hexagonale de 4mm 1
V Clé hexagonale de 3mm 1
A
B
C
D E F
G H I
J
M
Autres outils utiles :
-Pinces ou petits outils de serrage
-Clé à cône de 17mm
-Clé polygonale de 15mm
-Clé polygonale de 10mm
-Pinces
-Clé à pédale
-Clé hexagonale de 2,5mm

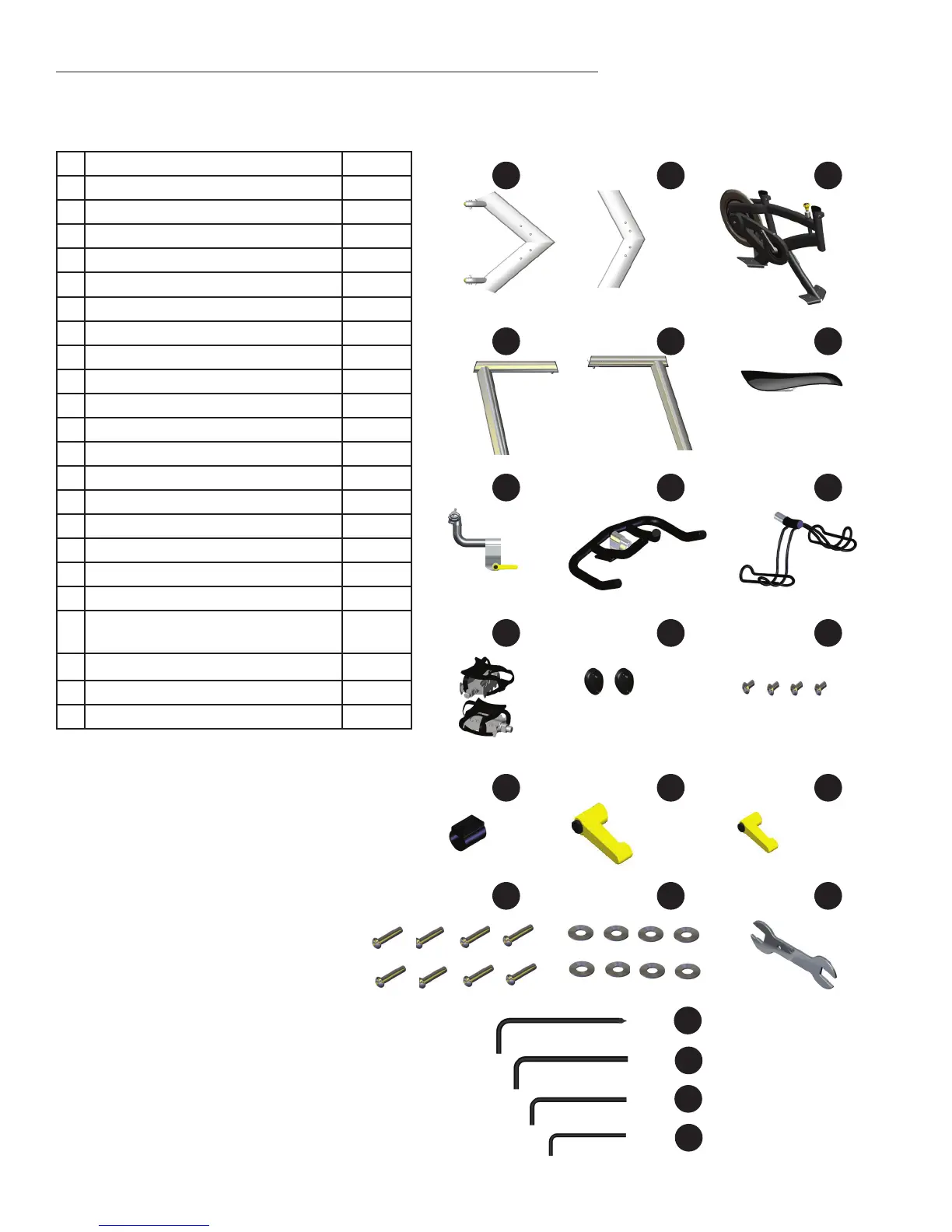

Stabilisateur
