DEUTSCH

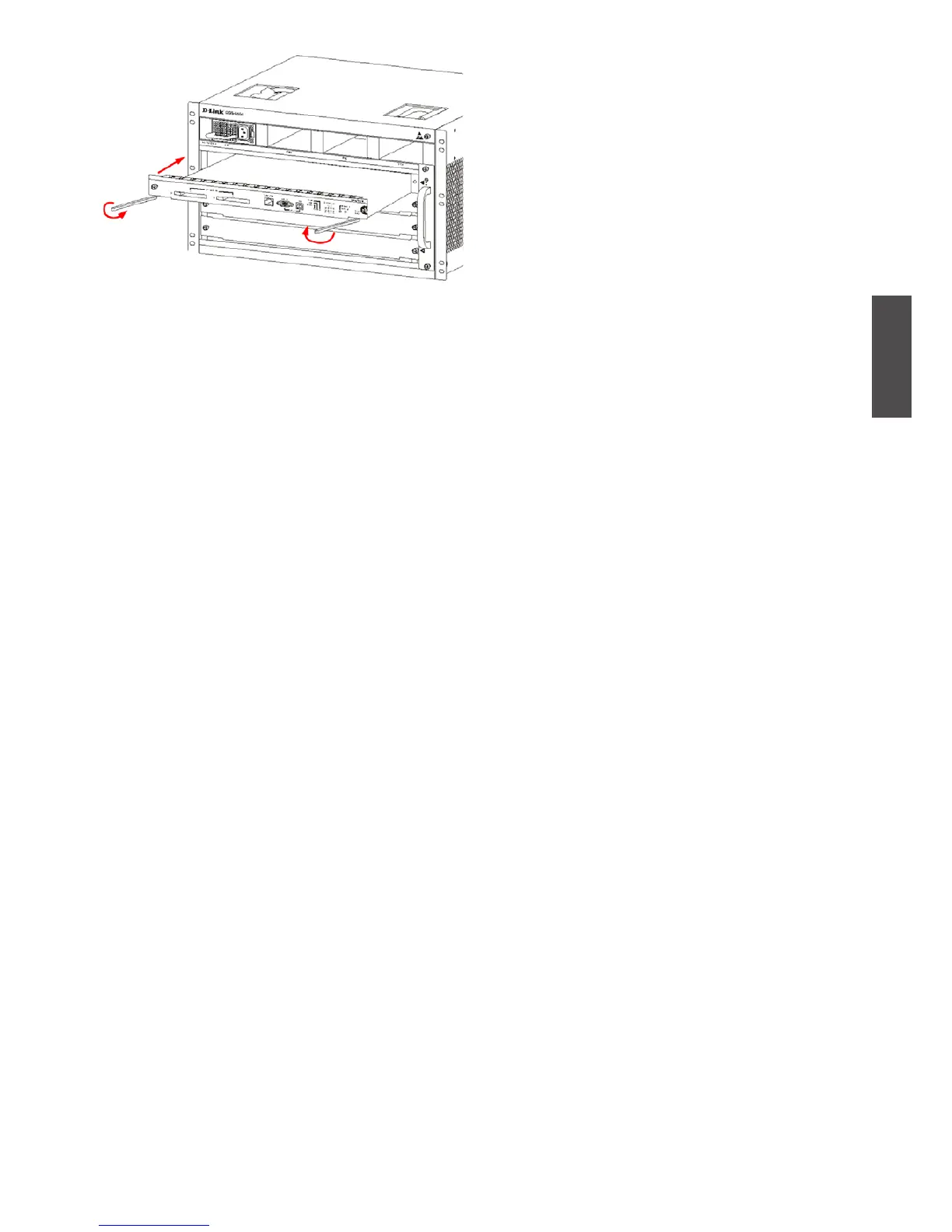

Abbildung 10. Installationsprüfung
Prüiste für die Installation
Vergewissern Sie sich, dass die externe
Wechselstromversorgung die korrekte
Spannung und Frequenz liefert.
Stellen Sie sicher, dass der Schrank richtig
xiert ist und sich weder bewegt noch neigt.
Stellen Sie sicher, dass Netzteile, CM und
Linecards im Chassis installiert sind.
Stellen Sie sicher, dass die Lichtwellenleiter
(Glasfaserkabel) und die Twisted-Pair-Kabel
mit den richtigen Anschlüssen verbunden sind.
Stellen Sie sicher, dass die Kabel sachgerecht
angebracht und befestigt sind und keinerlei
Überbeanspruchungen ausgesetzt sind.
Stellen Sie sicher, dass die Stromkabel
sich in gutem Zustand benden und alle
Sicherheitsanforderungen erfüllen.
Stellen Sie sicher, dass das Netzteil fest in der
Backplane-Steckverbindung installiert ist.
Schalten Sie den Stromschalter ein und stellen
Sie sicher, dass das Netzteil korrekt funktioniert.
Überprüfung beim Entpacken
des Produkts
Prüiste
1. DGS-6604 Chassis-Karton
• DGS-6604 Chassis (ohne installierte Module)
1. Card-Modul-Karton(s)
• 1 CM Card DGS-6600-CM
• Linecards (gemäß Bestellung)
• Netzteile (Anzahl gemäß Bestellung)
2. DGS-6604 Zubehörkarton mit:
• Netzkabel
• RS-232 Konsolenkabel (9 Pin D-Sub)
• USB-Konsolenkabel (Typ A zu Typ B)
• Lüfterfach
• Luftlter
• CD-Software und Handbuch
• Schnellinstallationsanleitung
Managementoptionen
Sie können für das System eine Fernverwaltung
(Out-of-band) über den/die Konsolenport(s)
und den Ethernet-Port des Steuerungsmoduls
oder eine In-Band-Verwaltung mithilfe von
Telnet/SSH vornehmen. Jedem Switch muss
eine eigene IP-Adresse zugewiesen werden,
die für die Kommunikation mit einem SNMP-
Netzwerkverwaltungsprogramm oder einer
anderen TCP/IP-Anwendung (beispielsweise
BOOTP, TFTP) verwendet wird. Die Standard-
IP-Adresse des Switch ist 10.90.90.90
(Out-of-band IP-Adresse). Sie können die
standardmäßige IP-Adresse gemäß den
Anforderungen Ihres Netzwerkadressensystems
ändern.
Anschluss des Konsolenports (USB oder
9 Pin D-Sub)
Ihr Switch bietet eine USB- oder 9 Pin D-Sub
serielle Verbindung zu einem Computer
oder Terminal zu Überwachungs- und
Kongurationszwecken. Zur Verwendung des
Konsolenports benötigen Sie die folgenden
Komponenten:
• Ein Terminal oder einen Computer mit
einem seriellen 9 PinPort / USB-Port und
Terminal-Emulationsfähigkeiten.
• Ein Nullmodem- oder RS-232 Crossover-
Kabel mit einer DB-9-Buchse für den
Konsolenport am Switch
- oder -
