24 u D-Link DGS-6604 Modular Switch
FRANÇAIS
Exigences relatives à la mise à la terre
du système :
Une mise à la terre appropriée permet de
garantir un fonctionnement stable et able du
DGS-6604. Vériez que les conditions de mise
à la terre soient conformes aux exigences
sur le site d'installation, puis reliez tous les
périphériques à la terre comme il convient.
Ground Connection
Alimentation requise
Les valeurs de consommation d'énergie et de
dissipation de chaleur des différents composants
du DGS-6604 sont répertoriés dans le tableau ci-
dessous :
Module de la gamme
DGS-6600
Consommation
électrique
maximale (W)
Dissipation
de chaleur
(BTU/
heure)
DGS-6600-CM 54 184
DGS-6600-48T 110 375
DGS-6600-48S 119 405
DGS-6600-48TS 114 390
DGS-6600-48P 873 2979
DGS-6600-8XG 200 684
DGS-6600-24SC2XS 106 360
Tiroir de ventilation
DGS-6600-FAN
43 144
Alimentation secteur
DGS-6600-PWR
854
(@110 V CA
ou 220 V CA)
2913
(@110 V
CA ou 220
V CA)

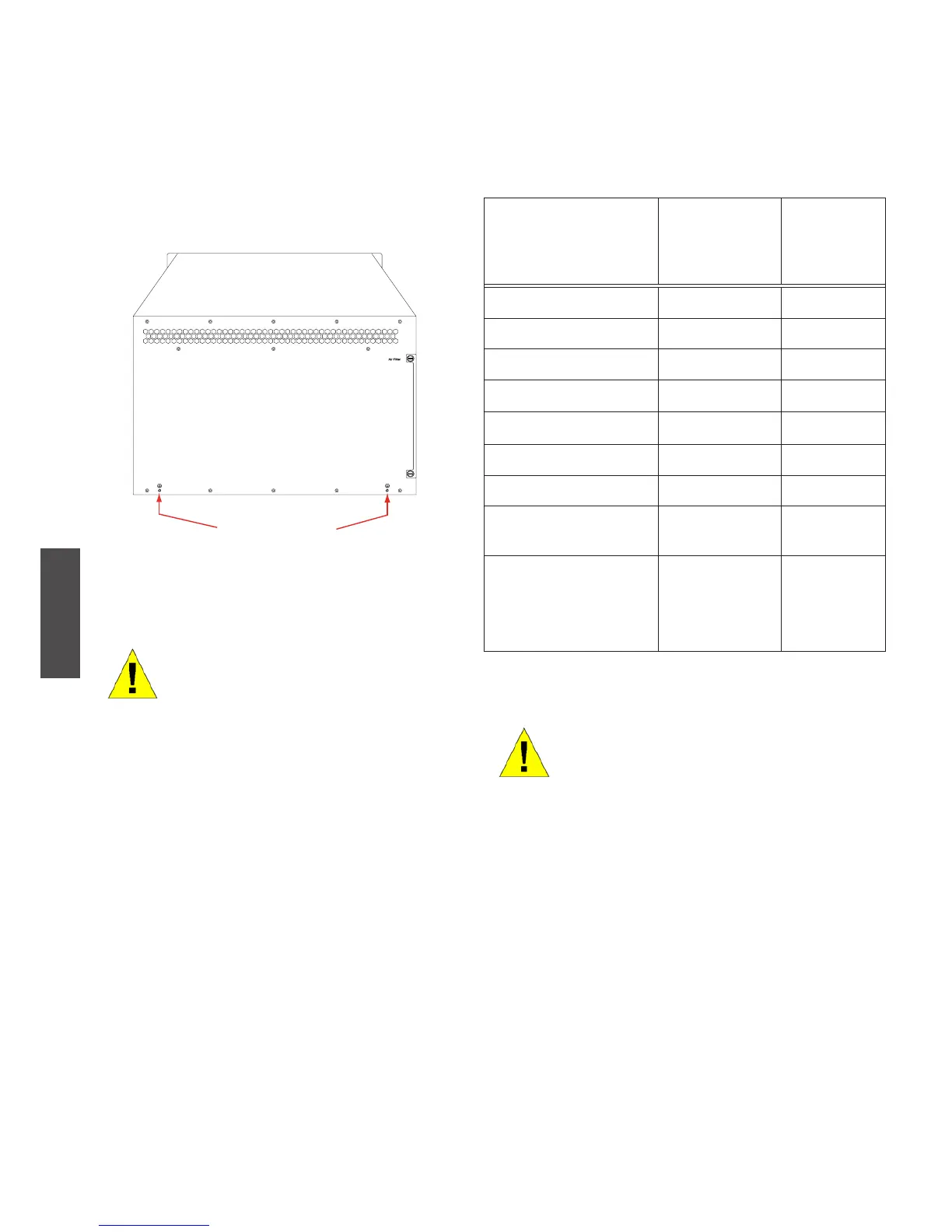

Figure 2. Mise à la terre du DGS-6604
Remarque :
Tous les conducteurs de terre doi-
vent être connectés avant que le
courant alternatif ne soit appliqué
aux alimentations CA installées du
DGS-6604.
Le DGS-6604 avec ses alimenta-
tions CA doit être relié à la terre
avec un câble de masse conduc-
trice d'au moins 0,823 mm² (18
AWG). Ce câble relie la masse
du local technique et la borne de
masse du châssis DGS-6604.
Tableau 2. Exigences relatives à l'alimentation
des cartes
Remarque :
Le DGS-6604 fournit 1+1, 2+1, ou
3+1 alimentations CA
redondantes. D-Link recommande
d'utiliser plusieurs alimentations
pour garantir un fonctionnement
continu et stable de l'appareil. Les
alimentations redondantes aident
à prévenir les pannes
d'alimentation inattendues. Les
alimentations redondantes doivent
être identiques.
