ITALIANO
Requisiti per la messa a terra del
sistema:
Una corretta messa a terra contribuirà a
garantire un funzionamento stabile e afdabile
del dispositivo DGS-6604. Vericare che
le condizioni di messa a terra dell'impianto
soddisno i relativi requisiti ed effettuare la
messa a terra di tutti i dispositivi in modo
appropriato.
Ground Connection
Requisiti di alimentazione
Nella tabella seguente sono elencati i valori relativi
al consumo energetico e alla dispersione del calore
dei diversi componenti del dispositivo DGS-6604:
Modulo serie DGS-
6600
Massimo
consumo
energetico
(W)
Dispersione
del calore
(BTU/ora)
DGS-6600-CM 54 184
DGS-6600-48T 110 375
DGS-6600-48S 119 405
DGS-6600-48TS 114 390
DGS-6600-48P 873 2979
DGS-6600-8XG 200 684
DGS-6600-24SC2XS 106 360
Modulo delle ventole
del dispositivo DGS-
6600-FAN
43 144
Alimentatore CA del
dispositivo DGS-
6600-PWR
854
(a 110 VCA o
220 VCA)
2913
(a 110 VCA
o 220 VCA)

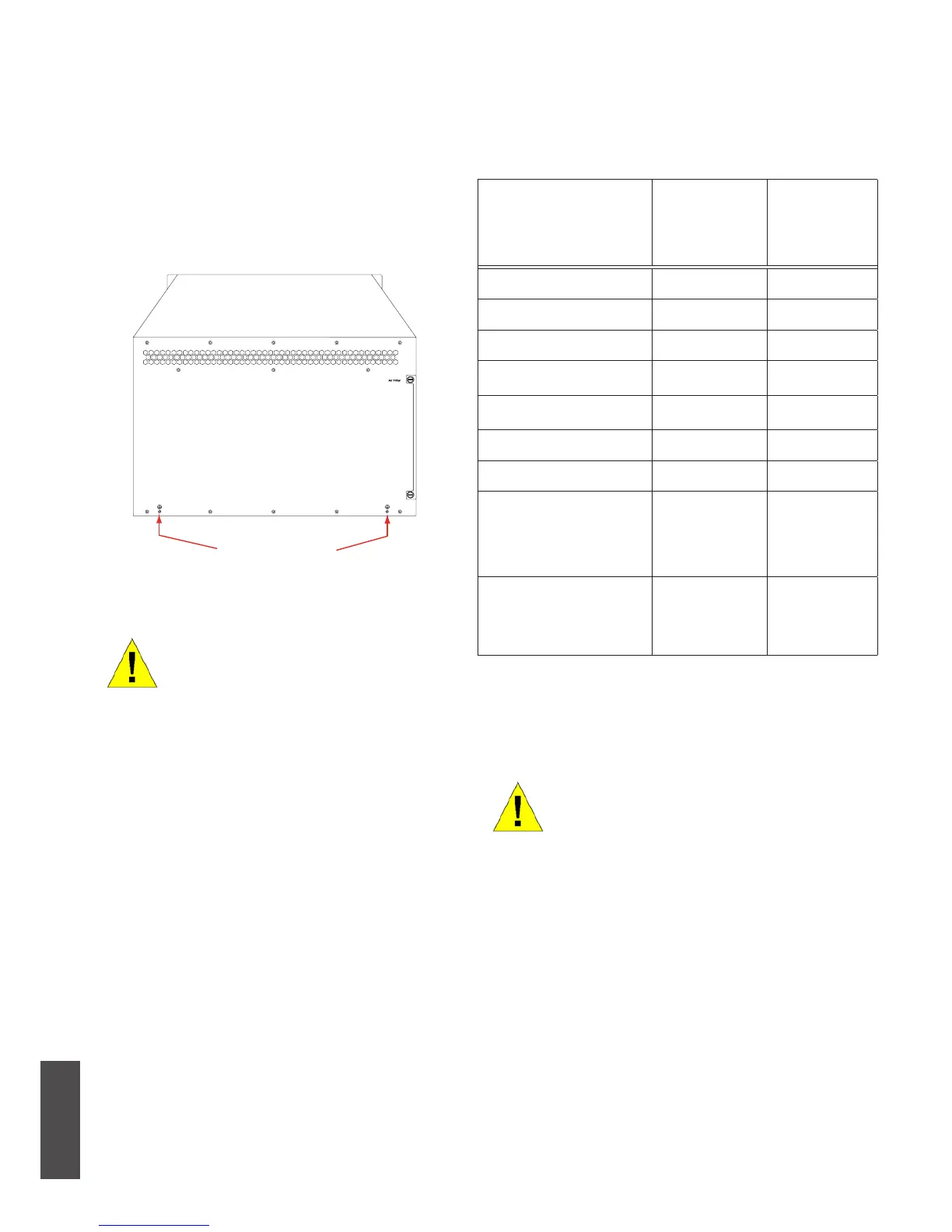

Figura 2. Messa a terra del dispositivo DGS-6604
Nota:
Tutti i conduttori di messa a terra
devono essere collegati prima di
alimentare gli alimentatori CA in-
stallati nel dispositivo DGS-6604.
Il dispositivo DGS-6604 con ali-
mentatori CA devono essere dotati
di conduttore di collegamento a
terra con sezione minima di 0,823
mm2 (o 18 AWG). Questo cavo
deve essere collegato tra la messa
a terra del locale di installazione
del dispositivo e il terminale di
messa a terra dello chassis del
dispositivo DGS-6604.
Tabella 2. Requisiti di alimentazione della scheda
Nota:
Il dispositivo DGS-6604 include
alimentatori CA ridondanti 1+1,
2+1 o 3+1. D-Link consiglia l'uso di
più alimentatori per il dispositivo,
in modo da garantire un
funzionamento continuo e stabile.
Un'alimentazione ridondante aiuta
a prevenire improvvise interruzioni
di alimentazione. Gli alimentatori
ridondanti devono essere identici.
