D-Link DGS-6604 Modular Switch u 39
ESPAÑOL

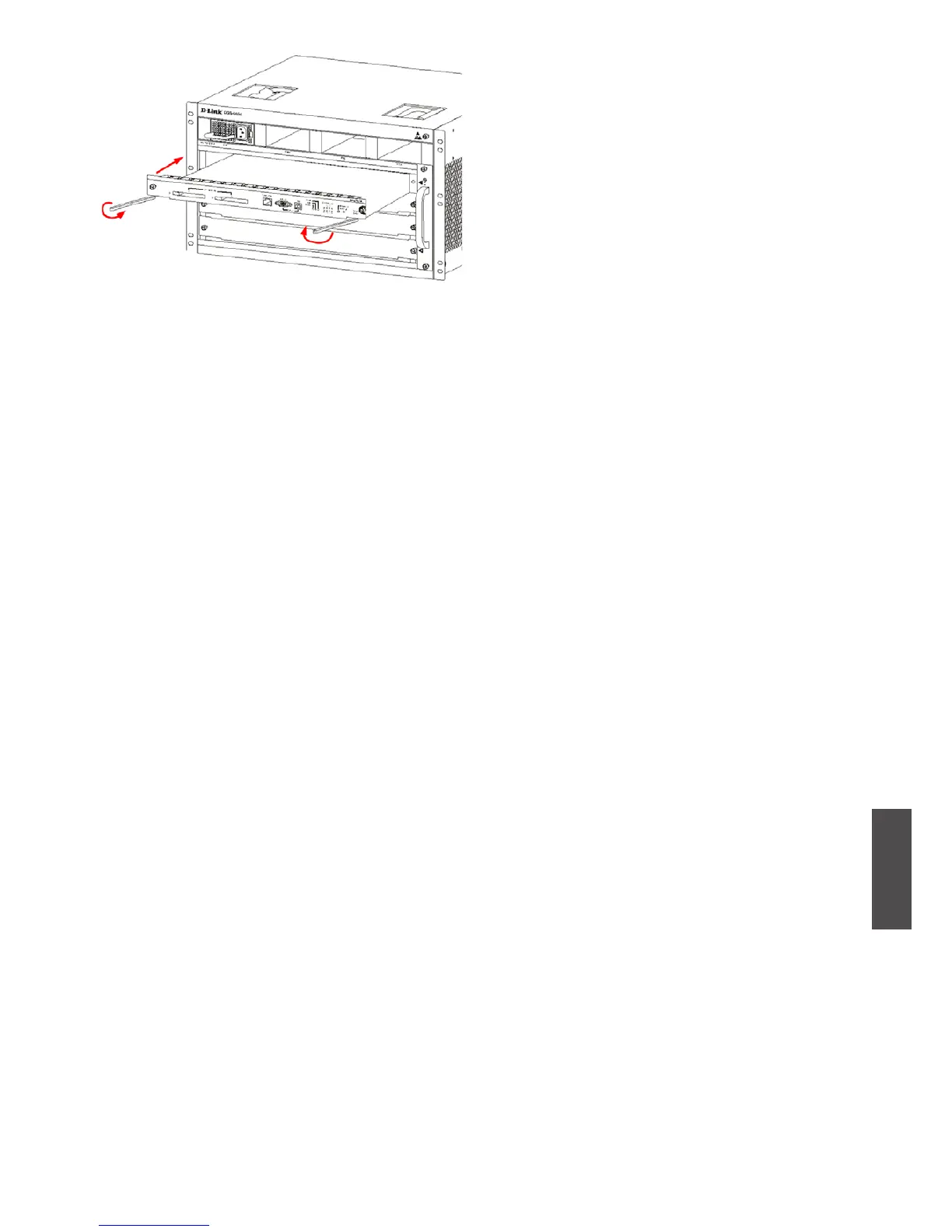

Figura 10. Comprobación de la instalación
Comprobación de la instalación
Compruebe que la fuente de alimentación de
CA externa proporciona la tensión y frecuencia
correctas.
Compruebe que el bastidor está completamente
sujeto y que no se mueve o inclina.
Compruebe que se han instalado las fuentes
de alimentación, los CM y las tarjetas de línea
en el chasis.
Compruebe que los cables de bra óptica y
de par trenzado coinciden con las interfaces
respectivas.
Compruebe que los cables se han sujetado
correctamente y que no están sometidos a
ningún esfuerzo excesivo.
Compruebe que los cables de alimentación
están en buen estado y cumplen los requisitos
de seguridad.
Compruebe que el módulo de alimentación
se ha instalado rmemente en el conector del
panel posterior.
Encienda el interruptor de alimentación y
compruebe que el módulo de alimentación
funciona correctamente.
Requisitos para la inspección
al desembalar
Lista de comprobación
1. Caja del chasis DGS-6604
• Chasis DGS-6604 (sin tarjetas instaladas)
1. Cajas del módulo de tarjetas
• 1 tarjeta CM DGS-6600-CM
• Tarjetas de línea (especícas para cada
pedido)
• Unidades de suministros de alimentación
(número especíco para cada pedido)
2. Caja de accesorios del DGS-6604, que
incluye:
• Cable de alimentación de CA
• Cable de consola RS-232 (D-Sub de 9 pines)
• Cable de consola USB (tipo A a tipo B)
• Bandeja del ventilador
• Filtro de aire
• CD con el software y el manual
• Guía de instalación rápida
Opciones de gestión
El sistema se puede gestionar fuera de
banda a través de los puertos de la consola
y el puerto Ethernet en el módulo de control
o dentro de banda utilizando Telnet/SSH.
Se debe asignar a cada conmutador su
propia dirección IP, que se utiliza para la
comunicación con un gestor de red SNMP u
otra aplicación TCP/IP (por ejemplo, BOOTP,
TFTP). La dirección IP predeterminada del
conmutador es 10.90.90.90 (dirección IP
fuera de banda). El usuario puede cambiar la
dirección IP predeterminada para que cumpla
las especicaciones de su esquema de
dirección de conexión en red.
Conexión del puerto de la consola (USB
o D-Sub de 9 pines)
El conmutador proporciona una conexión serie
USB o D-Sub de 9 pines a un ordenador o
terminal para la monitorización y conguración.
Para utilizar el puerto de la consola, necesita el
equipo siguiente:
• Un terminal o un ordenador con un puerto
serie de 9 pines/USB y capacidad para
emular un terminal.
• Un módem nulo o cable de cruce RS-232
con conector DB-9 hembra para el puerto
de la consola del conmutador.
- o bien -
