3. Fixez le DGS-6604 à l'armoire au moyen
de vis. Pour ce faire, le panneau avant du
bâti de l'appareil est doté d'encoches de
xation à gauche et à droite. Utilisez des
vis pour les xer au support de l'armoire /
Après xation, l'appareil devrait être stable
et immobile.
Installation du tiroir de ventilation
Le tiroir de ventilation DGS-6600-FAN est
utilisé comme système de ventilation du DGS-
6604. Procédez comme suit pour installer le
tiroir de ventilation :
1. Utilisez les vis à oreilles pour enlever le
panneau aveugle du tiroir de ventilation.
2. Insérez le tiroir de ventilation dans le rail de
guidage de son slot.
3. Fixez le tiroir de ventilation en serrant ses
vis imperdables.

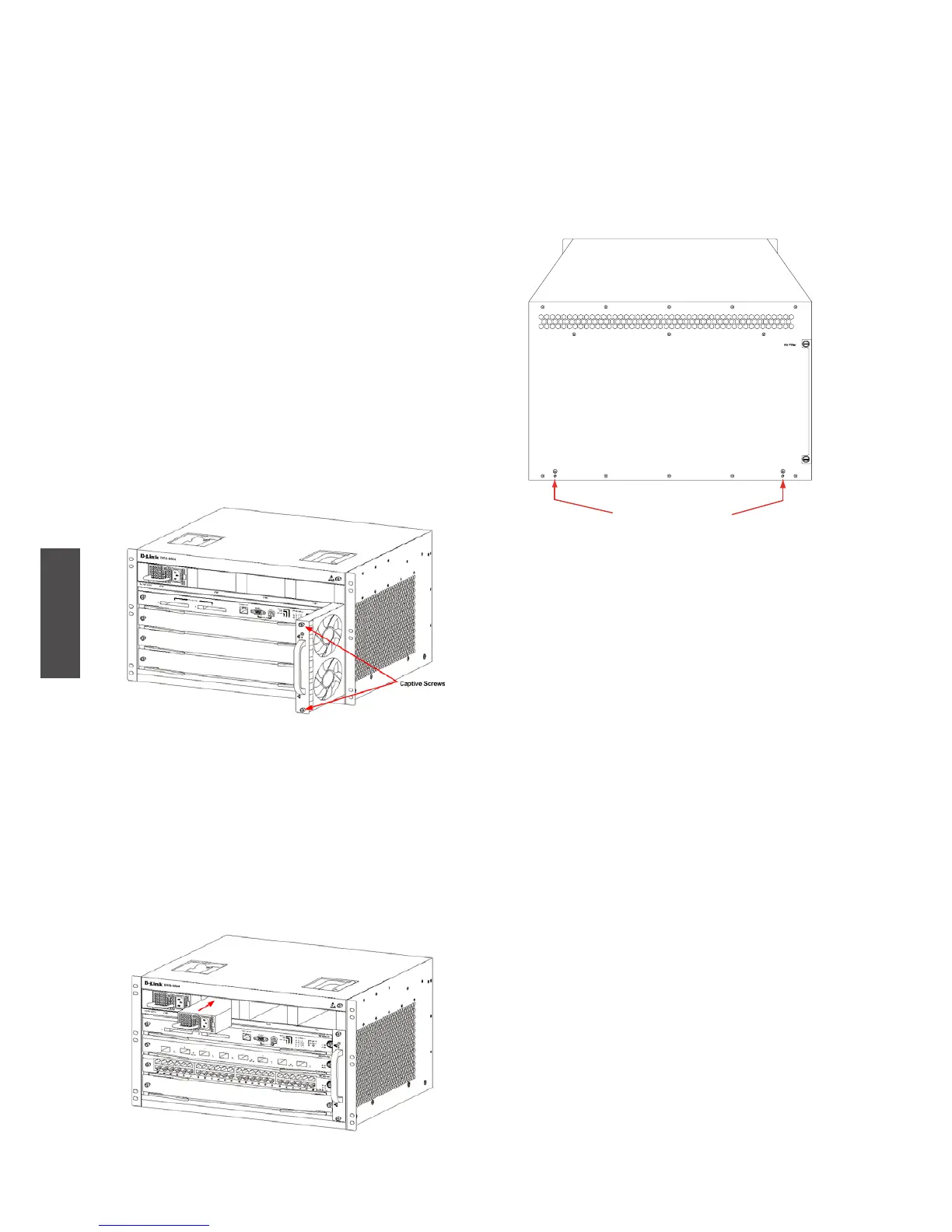

Figure 4. Installation du tiroir de ventilation
Installation de l'alimentation/des
alimentations
Le commutateur DGS-6604 est alimenté à
l'aide d'une alimentation CA. La procédure
d'installation de l'alimentation CA est illustrée
sur le schéma ci-dessous :
Figure 5. Installation de l'alimentation
Mise à la terre de l'appareil
Une masse de travail GND est installée à
l'arrière du DGS-6604. La masse GND doit
être directement raccordée à la barre de
masse du local technique. Si le local technique
comporte une barre de masse numérique et
une barre de masse analogique, raccordez la
masse GND à la barre numérique.
Ground Connection
Figure 6. Connexions à la terre à l'arrière du
DGS-6604
La supercie de la section du câble de terre
(au moins 18 AWG) doit être choisie pour
pouvoir transporter en toute sécurité le courant
maximal possible. Utilisez des câbles isolés de
bonne conductivité.
• N'utilisez pas de ls nus.
• La résistance de terre du système combiné
de mise à la terre doit être inférieure à
1 Ohm (Ω).
Étapes pour une mise à la terre aisée
• Desserrez l'écrou de la borne de masse
arrière de l'appareil.
• Raccordez le connecteur du câble de terre
à la borne de masse.
• Resserrez l'écrou sur la borne de masse.
• Connectez l'autre extrémité du câble de
terre à une barre de masse appropriée.
