28 u D-Link DGS-6604 Modular Switch
FRANÇAIS
Connexion du câble série du module de
gestion
Connexion simple du câble du module du
processeur
1. Connectez l'extrémité RJ-45 du câble
Ethernet au port Ethernet du module de
gestion du commutateur (DGS-6600-CM)
et branchez l'autre extrémité du câble à
n'importe quel périphérique TCP/IP capable
d'exécuter Telnet ou SSH.
- ou -
2. Connectez l'extrémité RS-232 du câble
série DB-9 standard au port série RS-232
du module de gestion du commutateur, puis
connectez l'autre extrémité à l'ordinateur
portable ou de bureau ou à la borne de
commande.
- ou -
3. Branchez le connecteur mâle standard de
type B d'un câble USB à la prise femelle
standard de type B sur le module de
gestion du commutateur. Branchez l'autre
extrémité à un ordinateur équipé d'un port
USB capable de prendre en charge une
interface série à l'aide du pilote USB Série
PL-2303 de Prolic Technology Inc.
Démontage des cartes du DGS-6604
Procédez comme suit pour démonter les
cartes du DGS-6604 :
1. Débranchez tous les câbles en cuivre ou
à bre, c.-à-d. les câbles RJ-45 à paires
torsadées et les câbles à bres optiques,
de la carte à démonter.
2. Desserrez et dévissez les deux vis
imperdables du panneau.
3. Utilisez les deux mains pour tirer sur les
leviers, à gauche et à droite de la carte,
pour l'enlever du DGS-6604, comme le
montre le schéma suivant.
Attention
Portez toujours un bracelet antis-
tatique avant d'enlever ou d'ajouter
une carte.
Ne touchez pas le bord du circuit
imprimé ni ses composants.

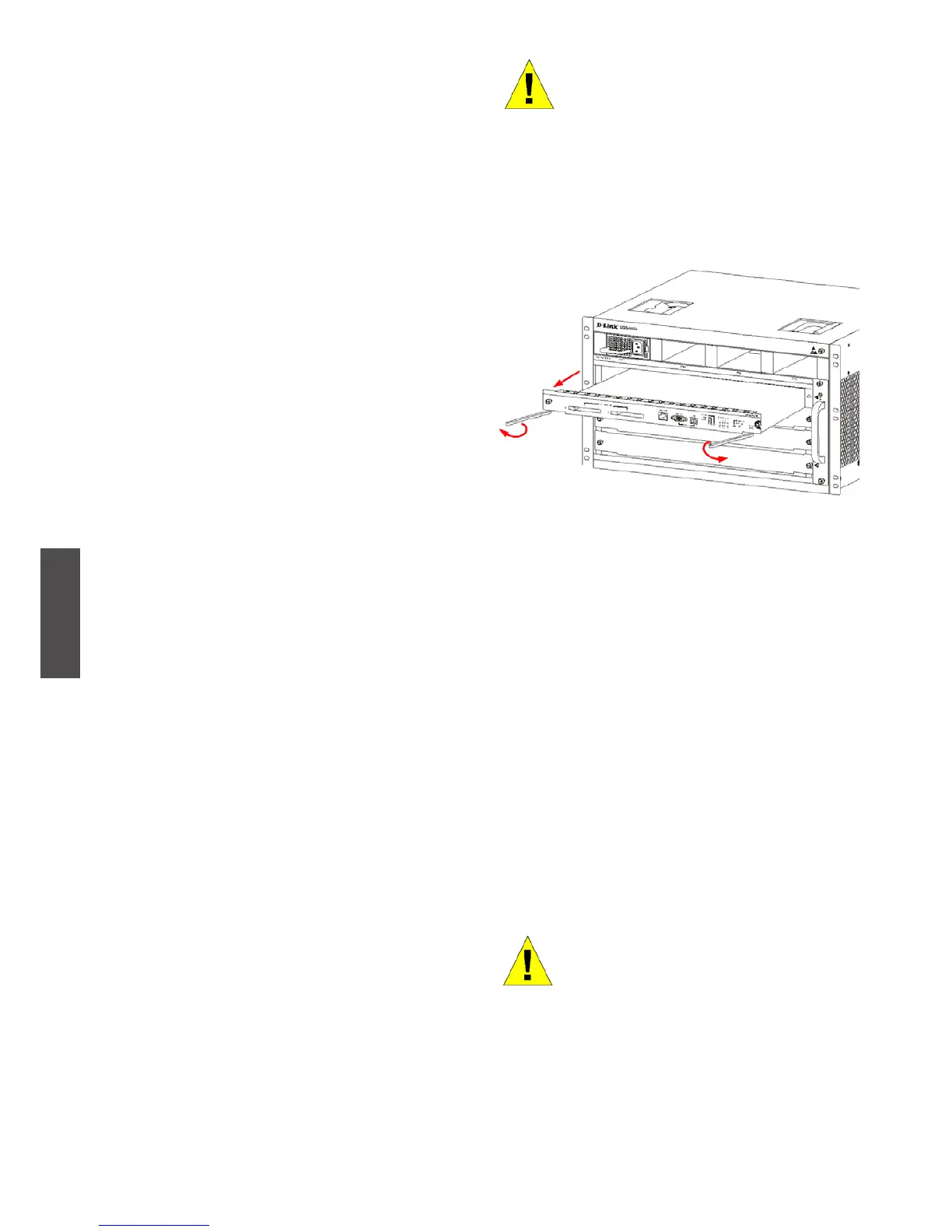

Figure 9. Enlever une carte du châssis
Installation des cartes dans le DGS-6604
Procédez comme suit pour installer des cartes
dans le DGS-6604 :
1. Enlevez la carte de composants ou le
panneau aveugle comme indiqué dans la
section.
2. Insérez la nouvelle carte dans le rail de
guidage du slot vide.
3. Utilisez les leviers à gauche et à droite de
la carte pour la pousser en place et serrez
les deux vis imperdables sur la carte en
utilisant un tournevis droit.
Attention
1. Ne touchez pas le bord du
circuit imprimé ni ses compo-
sants.
2. Utilisez toujours les leviers
pour insérer/enlever un mo-
dule contenant un circuit
imprimé. N'utilisez jamais la
force pour enlever un module
contenant un circuit imprimé.
