本製品のご利用にあたって
DSR シリーズは以下のポートおよびボタンを搭載しています。
ポート DSR-500 DSR-1000 DSR-1000N
10BASE-T/100BASE-TX/1000BASE-T ポート WAN x 2、LAN x 4（10/100/1000 Mbps）
コンソールポート 1
USB ポート 1 2 2
WPS ボタン - - 1
本製品の前面パネルには、ステータスを表示する Power/Status LED、USB ポート / LED、および LAN/WAN ポート / LED が配置されています。DSR-
1000N では、さらに、WLAN 用の 5GHz/2.4GHz LED、および WPS ボタンも配置されています。
500
LAN ポート & LED WAN ポート & LED
コンソールポート
USBポート & LED
Power/Status LED

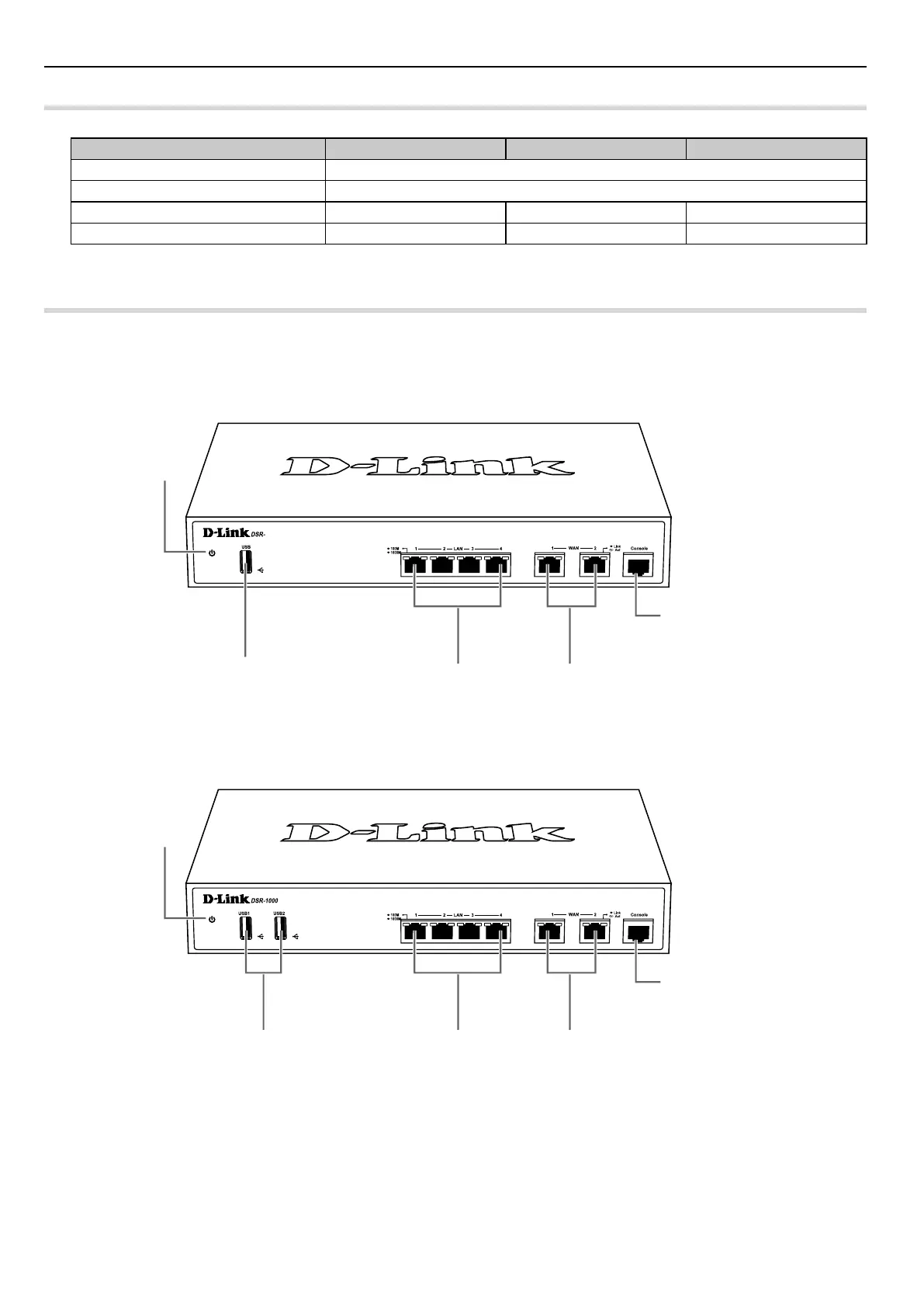

図 1-1 前面パネル図（DSR-500）
LAN ポート & LED WAN ポート & LED
コンソールポート
USBポート & LED
Power/Status LED
図 1-2 前面パネル図（DSR-1000）
