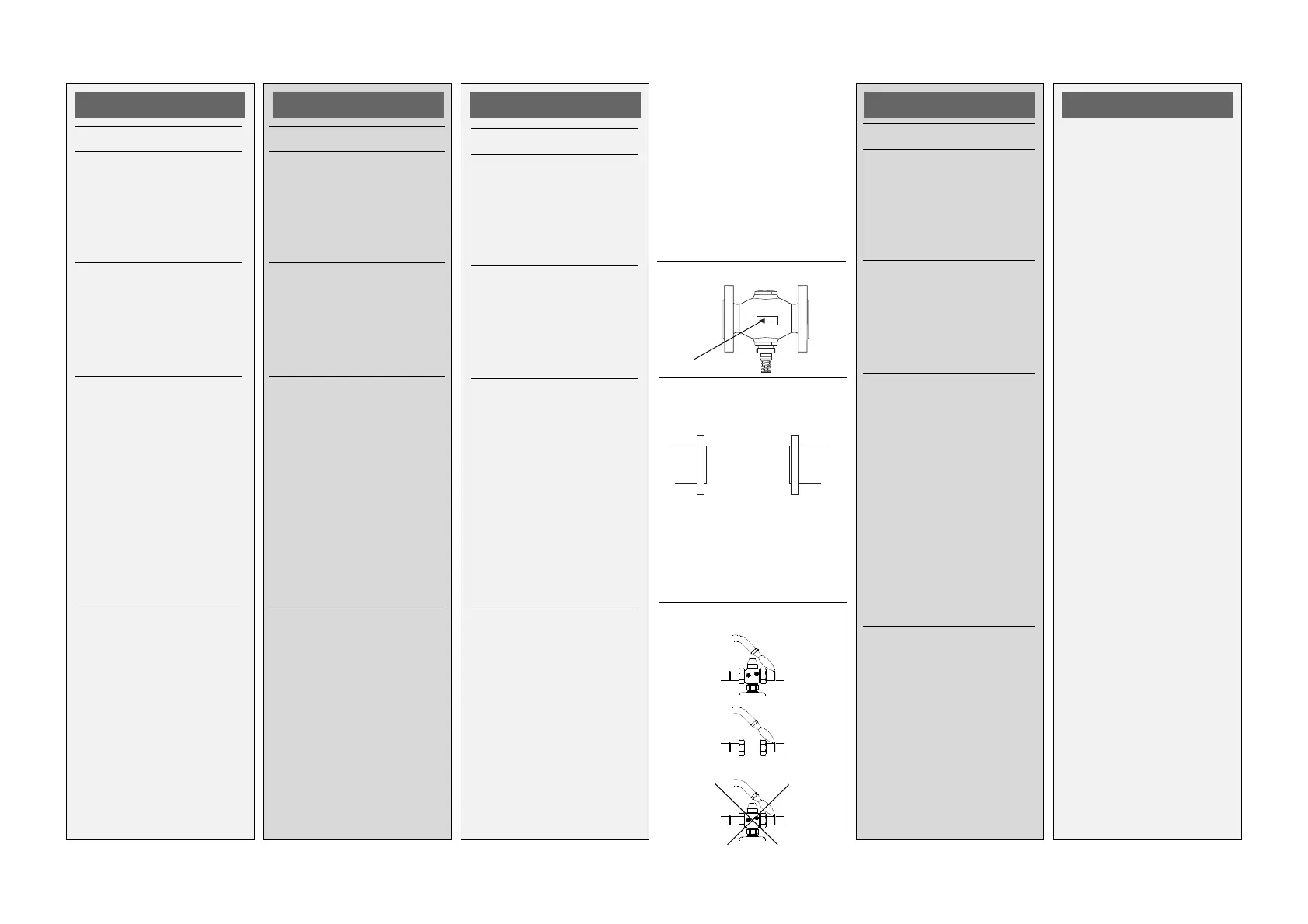

AME (-H) 110, 113
DEUTSCH
Einbau Ventil
1.Schmutzfänger vor dem
Ventil einbauen
2.Anlage vor dem Einbau
des Ventils spülen
3.Durchflussrichtung ➀ auf
dem Typenschild
beachten
Ausführung mit Flansch
Flansche
➁ in der Rohr-
leitung müssen parallel,
Dichtflächen sauber und
ohne Beschädigung sein.
- Ventil einbauen
- Schrauben über Kreuz in
3 Stufen bis zum max.
Drehmoment anziehen
Ausführung mit
Schweißénden
➂ nur heften
➃ schweißen
➀
➁
➂
➃
FRANCAIS
Montage vanne
1. Monter le filtre devant la
vanne
2. Rincer l’installation
avant le montage de la
vanne
3. Respecter le sens
d’écoulement
➀
indiqué sur le corps de
la vanne
Exécution avec brides
Les brides
➁ dans la
tuyauterie doivent être
parallèles, les surfaces
d’étanchéité propres et
sans dommages.
- Monter la vanne
- Serrer les vis en 3
étapes en croix,
jusqu’au couple de
rotation max.
Exécution avec embouts
à souder
➂ Uniquement souder
par points
➃ Souder
ENGLISH
Valve Installation
1.Install strainer in front of
valve.
2.Rinse system before
installing valve.
3.Observe flow direction
➀ on the rating plate.
Flanges Design
Flanges
➁ in the pipeline
system must be in parallel
direction, the sealing
surfaces must be clean
and undamaged.
- Install valve
- Tighten screws
crosswise in 3 steps
up to the max. torque.
Welded Ends Design
➂ pin only
➃ weld
POLSKI
Monta¿ zaworu
1. Zamontowaæ filtr przed
zaworem.
2. Przed zamontowaniem
zaworu przep³ukaæ
instalacjê.
3. Zwróciæ uwagê na
wskanik kierunku
przep³ywu na korpusie
zaworu
➀ .
U³o¿enie ko³nierzy
Ko³nierze
➁ na ruroci¹gu
musz¹ byæ wzajemnie
równoleg³e, a
powierzchnie pod
uszczelki czyste i bez
uszkodzeñ.
- Zamontowaæ zawór.
- Dokrêcaæ przeciwleg³e
nakrêtki w 3 krokach do
osi¹gniêcia
maksymalnego
momentu.
U³o¿enie koñcówek do
spawania
➂ tylko koñcówki
➃ spawaæ
