Montage
7
5
Montage
5.1

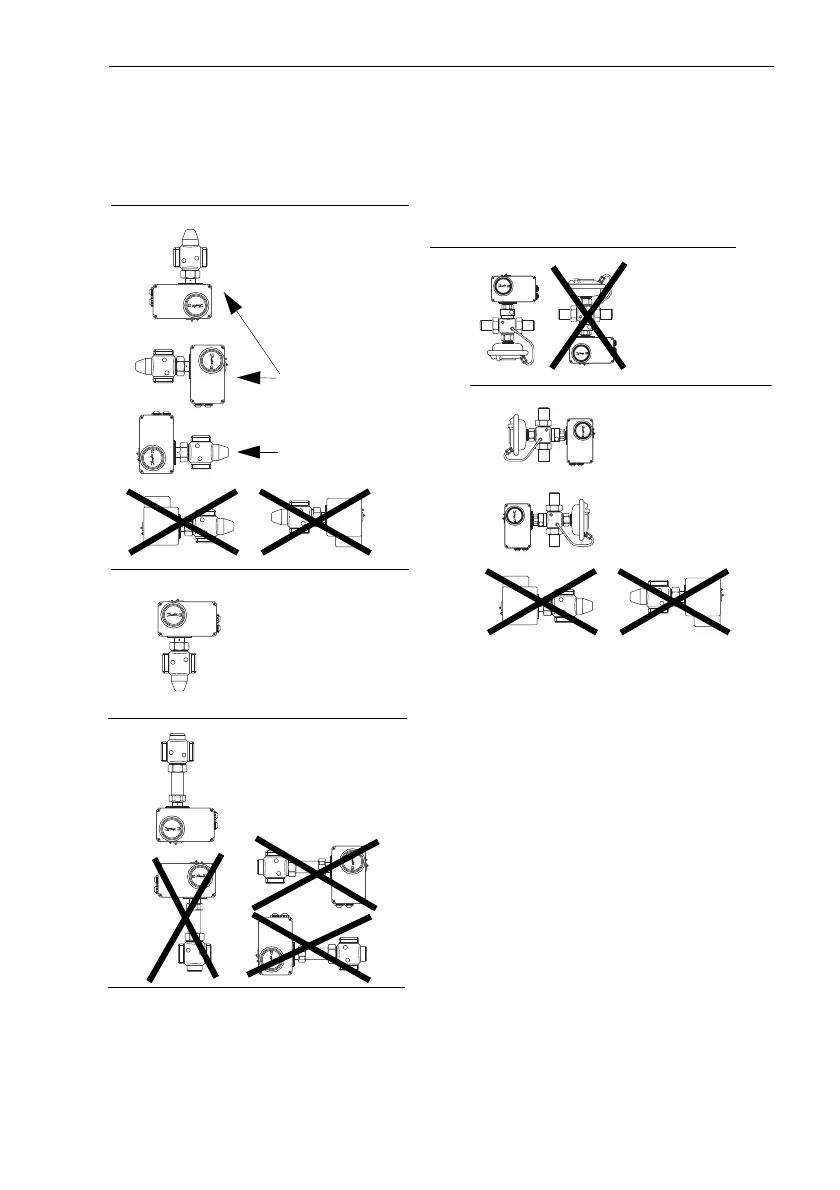

Zulässige Einbaulagen
Schutzart
Stellantrieb IP 54
VIM2
max. 200 °C
Schutzart
Stellantrieb IP 52
VIS2
Schutzart
Stellantrieb IP 52
VIM2
mögliche
vorzugsweise
Einbaulage
Schutzart
Stellantrieb
AIQM
Schutzart
Stellantrieb
AIQM
IP 54
IP 52
6
8
Table of Contents
Deutsch
2
Default Chapter
2
Table of Contents
2
1 Sicherheitshinweise
3
2 Allgemeine Angaben
3
Bestimmungsgemäße Verwendung
3
Transport, Lieferung, Lagerung
3
Gewährleistung
3
3 Gerätebeschreibung
4
Aufbau
4
Beschreibung
4
Technische Daten
5
Abmessungen
6
4 Ventiltypen für AMV(E)210, 213
6
5 Montage
7
Zulässige Einbaulagen
7
Montage des Stellantriebs auf das Ventil
8
Elektrischer Anschluss
9
Anschlusspläne
10
6 Mechanische Hubeinstellung
12
Ventiltypen VIG2, VIS2, VIU2, AIQM
12
7 Einstellungen AME210, AME213
16
Übersicht Einstellung DIP-Schalter
16
Einstellung Eingangsignal
17
Einstellung Ausgangssignal
17
Zuordnung der Wirkrichtung zum Ein-, Ausgangssignal
18
Einstellung der Endlagen
19
8 Handverstellung
20
Stellantrieb AMV210, AME210
20
Stellantrieb AMV213, AME213
20
Stellantrieb AME210, AME213
21
9 Störungshinweise
22
Störung, Ursache, Maßnahme
22
Kundendienst
23
English
24
1 Safety Notes
25
2 General Information
25
Definition of Application
25
Transportation, Delivery, and Storage
25
Warranty
25
3 Device Description
26
Construction
26
Description
26
Technical Data
27
Dimensions
28
4 Valve Types for AMV(E)210, 213
28
5 Mounting
29
Permitted Installation Positions
29
Mounting the Actuator on the Valve
30
Electrical Connection
31
Connection Diagram
32
6 Mechanical Stroke Setting
33
Valve Types VIG2, VIS2, VIU2, AIQM
33
7 Adjustments AME210, AME213
37
Overview DIP Switch Settings
37
Input Signal Settings
38
Output Signal Settings
38
Assignment of the Effective Direction to the Input/Output Signal
39
Setting the End Positions
40
8 Manual Adjustment
41
Actuator AMV210, AME210
41
Actuator AMV213, AME213
41
Actuator AME210, AME213
42
9 Troubleshooting
43
Fault, Cause, Remedy
43
Fault Indicator Actuators AME210, 213
44
4
Based on 1 rating
Ask a question
Give review
Questions and Answers:
Need help?
Do you have a question about the Danfoss AMV213 and is the answer not in the manual?
Ask a question
