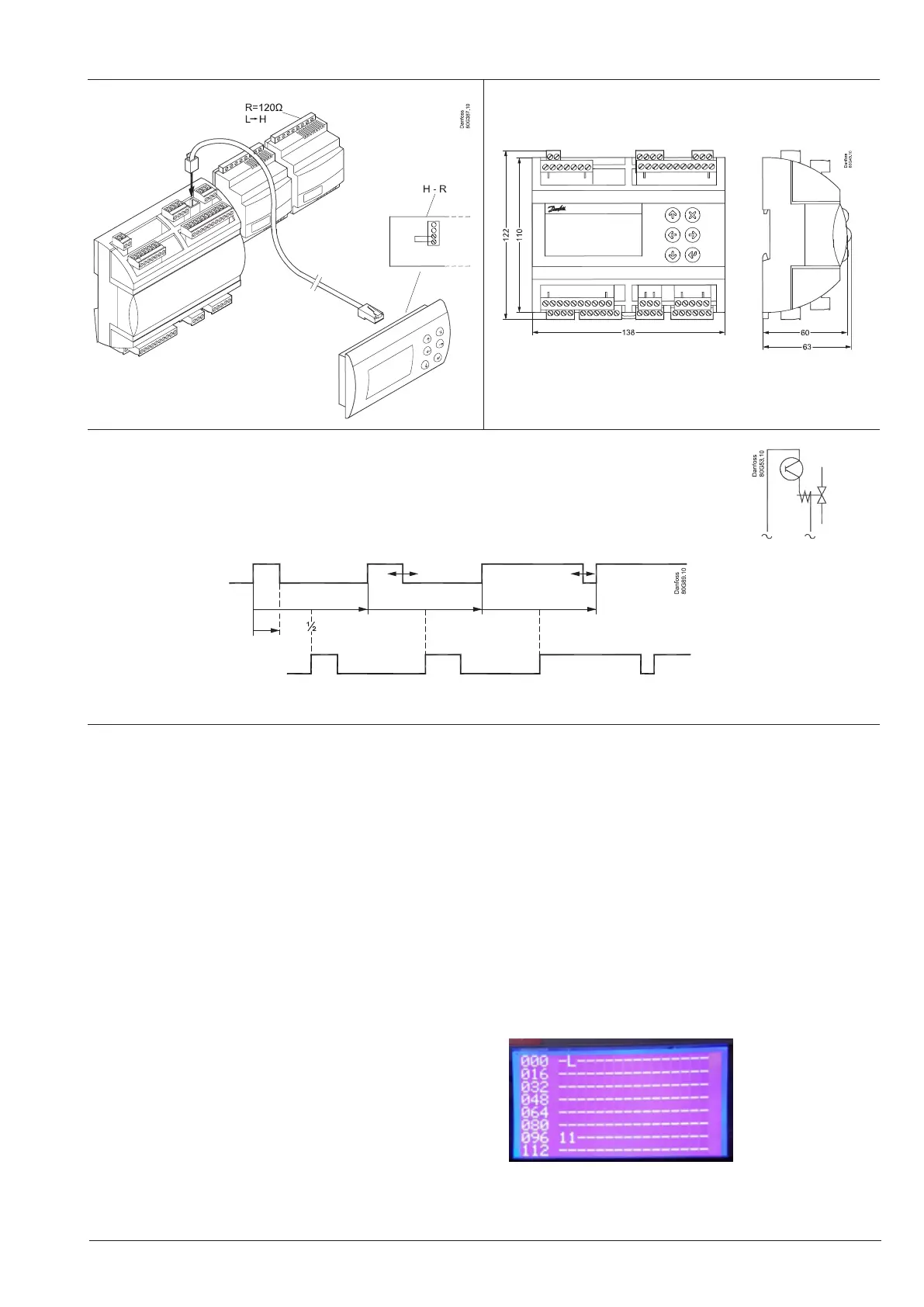

AK-PC 572 Instructions RI8SR1ML © Danfoss 01/2019 7
Display externo Dimensões
Bitzer CRII
O sinal de pulso também pode ser utilizado para controlar um dos CRII com 2 descarregadores (versão
com 4 cilindros).
A capacidade do compressor pode ser controlada de 10 a 100%, dependendo da pulsação dos descarre-
gadores. O descarregador está ligado a DO5 ou DO6.
Conecte o relé do compressor a MT1.
O descarregador 2 segue o
descarregador 1, mas tem ½
período de deslocamento.
Descarregador 1
Descarregador 2
Importante
Leia o que se segue antes de conectar o controlador e os dois
módulos de válvula à tensão de alimentação.
Ambos os módulos de válvula são configurados de fábrica com o
mesmo endereço.
Para dar a cada módulo o endereço correto, é preciso seguir este
procedimento:
1. Nos dois módulos de válvula, remova os terminais com fonte de
alimentação
(A fonte de alimentação é conectada posteriormente, mas na
ordem correta)
2. Conecte o controlador à fonte de alimentação
3. Verifique se o interruptor principal está na posição OFF
4. Módulo HP: Monte o terminal com a fonte de alimentação
5. Aguarde 5 segundos
6. Módulo receptor: Monte o terminal com a fonte de alimen-
tação. Aguarde 5 segundos.
Agora, todos os módulos têm uma fonte de alimentação, e cada
um dos dois módulos tem seu próprio endereço:
96 para o módulo HP
97 para o módulo receptor.
Os endereços serão usados apenas internamente, entre os três
módulos.
Se algo tiver saído errado, os dois módulos de válvula terão ati-
vado a função "EXD reset node ID", e o procedimento precisará ser
repetido.
Redefinição de endereços incorretos nos módulos de válvula:
1. Conecte todos os três módulos à fonte de alimentação
2. Encontre a seguinte configuração no módulo controlador
"System"> "Network" > "EXD reset node id's"
3. Configure o valor para 20
4. Desative a tensão de alimentação para os módulos de válvula
5. Repita o procedimento anterior.
Caso queira verificar os endereços dos dois módulos de válvula,
faça o seguinte:
1. conecte todos os módulos à fonte de alimentação
2. Pressione imediatamente os botões "X" e "Enter" enquanto o
controlador estiver iniciando.
3. Encontre a visualização "CAN SETTINGS" > "ACTIVE NODES"
Os dois números de 1 dígito representam os endereços 96 e 97,
respectivamente.
Se a conexão com um módulo de válvula for removida, a visu-
alização do endereço também desaparecerá.
