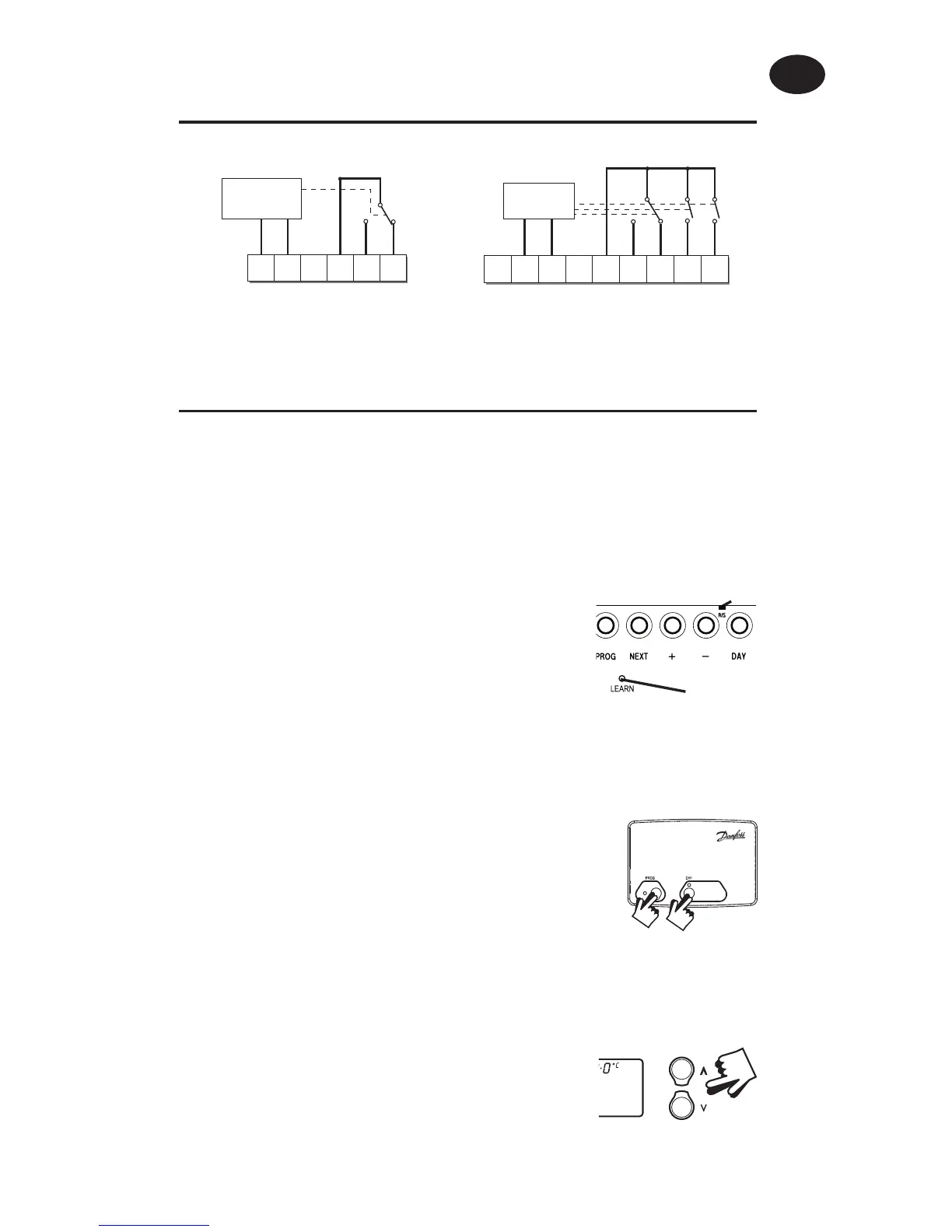

Inbetriebnahme Instruktion (nur RF-Modelle)
Wurde das Thermostat zusammen mit dem Receiver in einem
kombinierten Paket geliefert ist dieses eine Einheit und die
Einstellung/Programmierung erfolgte bereits im Werk (Nur RX1-
Modelle).
Befolgen Sie bitte zur Frequenzabgleichung des RX-Empfängers auf das
Thermostatsignal die unten aufgeführten Schritte 1 bis 5.
1. TP7000-RF - Drücken Sie die versenkte RESET-
Taste mit einem nichtmetallischen Gegenstand,
um das Gerät zurückzusetzen.
2. Halten Sie die versenkte LEARN-Taste
3. Sekunden mit einem nichtmetallischen
Gegenstand gedrückt.
HINWEIS: Thermostat sendet jetzt für die Dauer von 5 Minuten ohne
Unterbrechung.
3. RX1 - Die Tasten PROG und CH1 3 Sekunden gedrückt halten, bis das
grüne Licht einmal au euchtet.
4. RX2 (falls zutre end)
Stat 1 - Schritte 1-3 ausführen
Stat 2 - 5 Minuten warten, dann Schritte 1-2 für
den entsprechenden TP 7000-RF ausführen und
PROG und CH2 auf RX2 drücken
RX3 (falls zutre end)
Stat 1 - Schritte 1-3 ausführen
Stat 2 - 5 Minuten warten, dann Schritte 1-2 für den entsprechenden
TP 7000-RF ausführen und PROG und CH2 auf RX3 drücken
Stat 3 - 5 Minuten warten, dann Schritte 1-2 für
den entsprechenden TP 7000-RF ausführen und
PROG und CH3 auf RX3 drücken
5. TP7000-RF - Drücken Sie oder , um das
Gerät in den Normalbetrieb zurückzuführen.
LEARN
RESET
Verdrahtung der Empfangseinheit RX
(nur RF-Modelle)
RX1
RX2 und RX3
Hinweis: Bei Systemen, die per Netzspannung betrieben werden, Anschlussklemme (2) an
stromführende Leitung (L) anschließen (brücken).
A
ELEKTRONIK
B
C1
2
345
6
N
L
ZONE
1 EIN
ZONE
1 AUS
ZONE
2 EIN
ZONE
3 EIN
COM
KLEMME 6
NUR BEI RX3
12
3
4
ELEKTRONIK
N
L
COM
ZONE
1 EIN
ZONE
1 AUS
Installationsanweisungen
D
RX1
