37

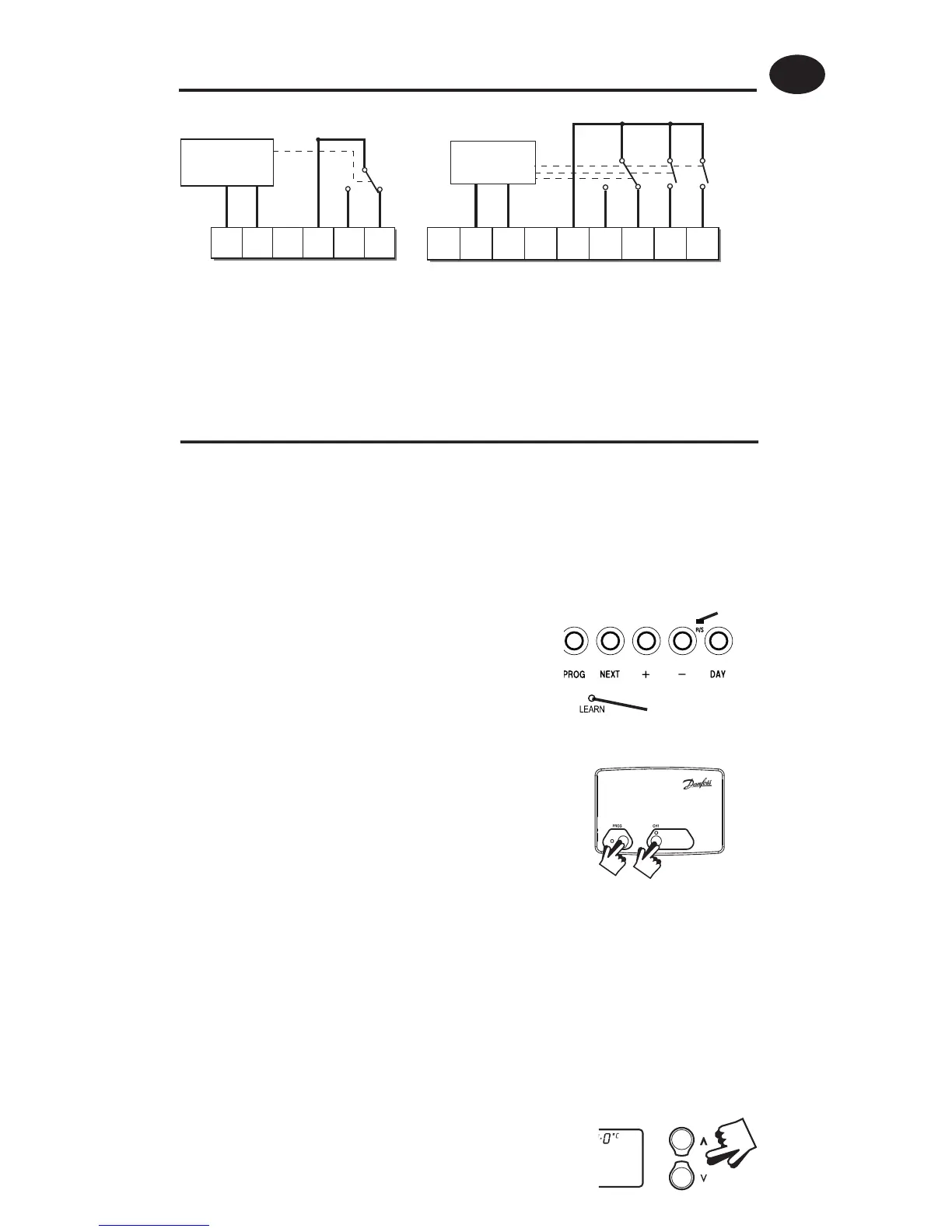

1. TP7000-RF - Oprimir el botón RESET
(restablecer) alojado en un entrante, utilizando un
objeto no-metálico, para restablecer la unidad.
2. Oprimir el botón LEARN (enterado) alojado
en un entrante y mantenerlo oprimido
durante 3 segundos, utilizando un objeto no-
metálico. NOTA: El termostato transmite ahora
de modo continuo durante 5 minutos.
3. RX1 - Oprimir los botones PROG y CH1 y
mantenerlos oprimidos durante 3 segundos
hasta que la luz verde dé un destello.
4. RX2 (si es aplicable)
Stat 1 – ejecutar los pasos 1-3
Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir
PROG y CH2 en el RX2
RX3 (si es aplicable)
Stat 1 - ejecutar los pasos 1-3
Stat 2 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir
PROG y CH2 en el RX3
Stat 3 - esperar 5 mins., ejecutar los pasos 1-2 y a continuación oprimir
PROG y CH3 en el RX3
5. TP7000-RF- Oprimir o para restituir la
unidad a su funcionamiento normal.
Instrucciones de puesta en marcha
Si el termoestato y el receptor se han suministrado juntos en un
paquete combinado, las unidades han sido emparejadas en la
fábrica y no será necesaria ninguna operación (solo modelos RX1).
Para sintonizar el receptor RX en la frecuencia de la señal del termostato,
seguir los pasos 1-5 indicados a continuación.
LEARN
RESET
Cableado del Receptor RX (solo para modelos RF)
12
3
4
Electrónica
N
L
ZONA 1 ENCENDIDA
COMÚN
ZONA 1 APAGADA
A
Electrónica
B
C1
2
345
6
N
L
ZONA 1 ENCENDIDA
COMÚN
TERMINAL 6
ÚNICAMENTE
EN RX3
ZONA 1 APAGADA
ZONA 2 ENCENDIDA
ZONA 3 ENCENDIDA
RX1
RX2 & RX3
N.B. Para sistemas que funcionen con la tensión de la red unir el terminal 2
con la alimentación de la red
Instrucciones de instalación
ES
RX1
