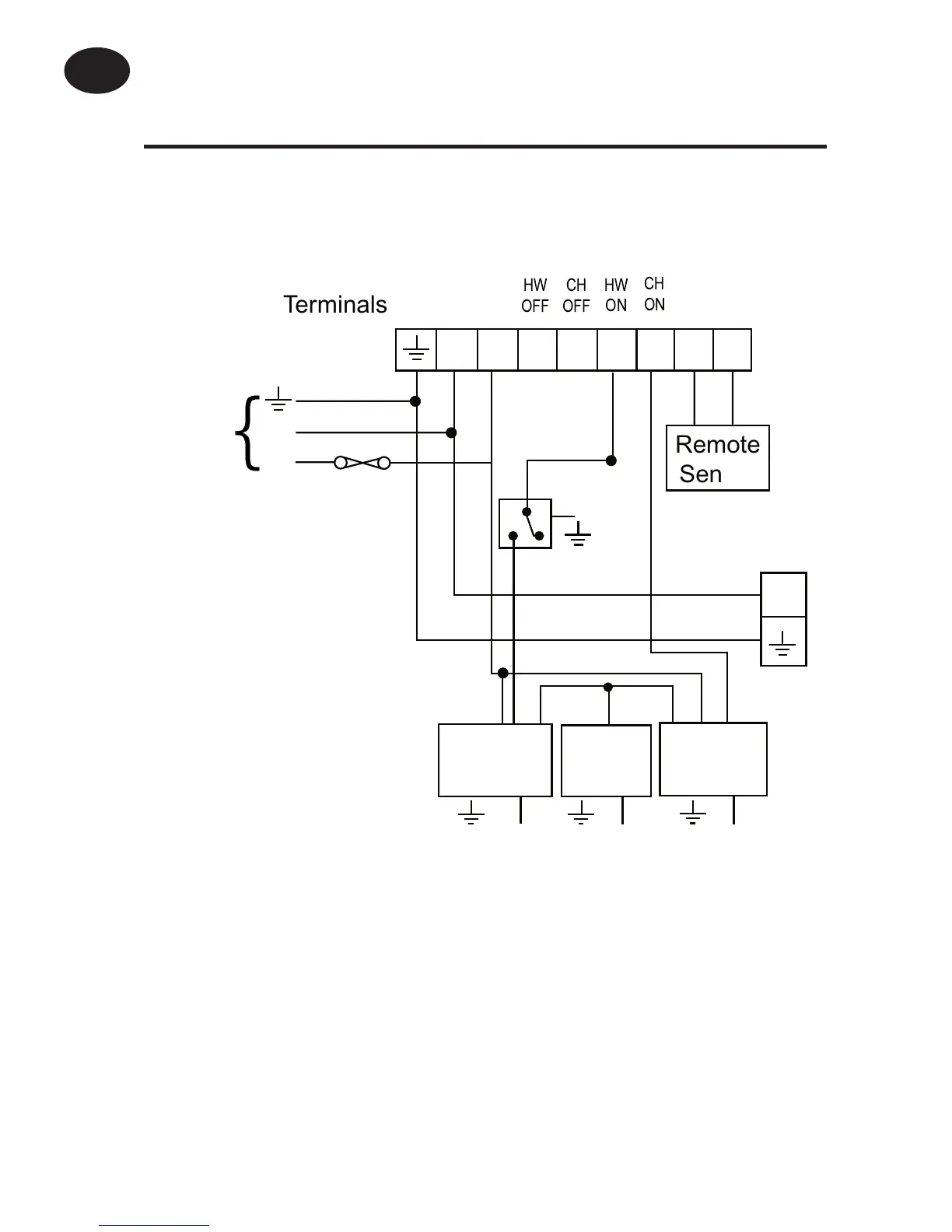

Sistema típico totalmente bombeado con válvula
de zona de retorno por muelle en cada servicio
TP9 (Interruptor 1 en PUMPED (BOMBEADO))
Otros productos Danfoss Randall adecuados para su uso con el circuito
de control anterior:
Termostato cilíndrico AT.
2 x Válvula de zona motorizada HP22 o HP28 con impulsor de retorno
por muelle e interruptor auxiliar SPST.
N L 1 2 3 4 5 6
HW
OFF
HW
ON
CH
OFF
CH
ON
Terminals
Remote
Sensor
N
N
L
3 amp
fuse
Looping
Terminals
Mains
Supply
Cyl. Stat
Boiler &
Pump
S.R.Z.V
in HW
N
N
N
S.R.Z.V
in CH
