74
Instalacja
IWAŻNE: Zasilanie urządzenia należy podłączyć poprzez
wyłącznik sieciowy zgodny z BS EN60730-1, tj. taki, który
zapewnia odstępy izolacyjne powietrza co najmniej 3 mm
przy obu biegunach sieci i zawiera bezpiecznik 3 amp.
Usilnie zaleca się użycie przewodów szynowych.
Uwaga: W razie wymiany istniejącego TP9, należy sprawdzić
datę ważności gwarancji wadliwego produktu. Jeżeli data jest
wcześniejsza niż czerwiec 2005, należy wymienić również
czujnik pracy zdalnej.

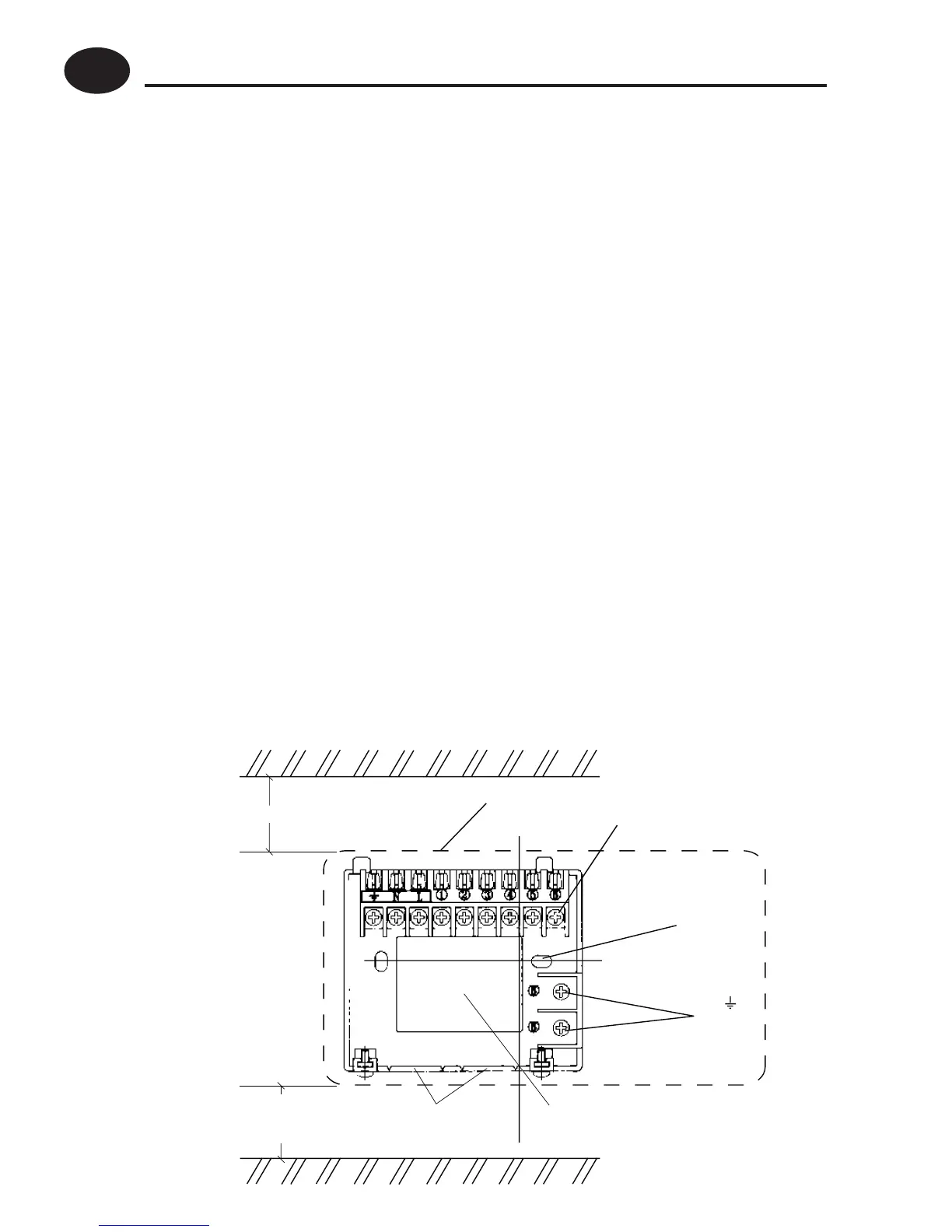

Najpierw zdjąć pokrywę z tyłu jednostki
Podczas mocowania pokrywy pamiętać, iż połączenia
znajdują się u góry oraz że pionowa linia środkowa
urządzenia musi znajdować się w położeniu pokazanym
jako C/L (w prawym górnym rogu wnęki zacisku 4).
Clearance for
screwdriver
access
Surface fixed cable
bottom entry knockouts
Rear entry
cable access
N &
looping
terminals
Wall or
Plaster box
fitting
Terminal block
Outline of unit
30mm minimum
C/L
!
kraw d jednostki
Otwory
monta owe
zaciski
miejsce do wprowadzenia
przewodów poddynkowych
miejsce do
wprowadzenia przewodó
nawierzchniowych
przestrze konieczna dla
zachowania odpowiedniego
dost pu
Instrukcja instalacji
PL
