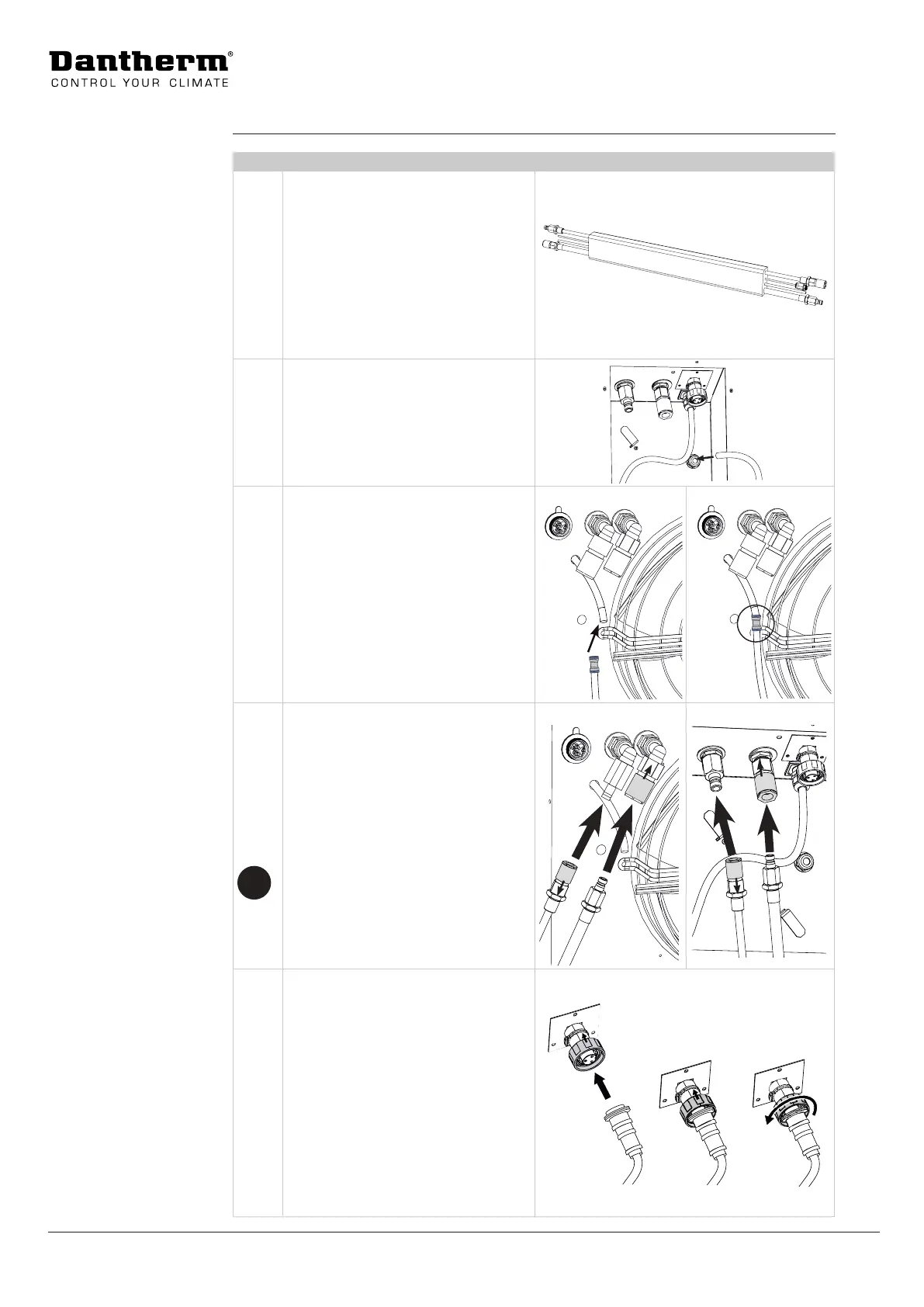

Installation : Manipulation et conguration
Étape Description Illustration
1 Utilisez la ligne d'interconnexion
(5-30m) pour relier l'unité intérieure
ACT 7 à l'échangeur de chaleur.
REMARQUE : la ligne d'inter-
connexion doit être acheminée avec
soin pour éviter tout risque de for-
mation de nœuds ou de blocage du
débit d'eau. La ligne est davantage
exposée aux pincements à hautes
températures.
2 Connectez le système de vidange des
condensats à l'unité intérieure ACT 7.
3 Connectez le système de vidange des
condensats à l'échangeur de chaleur
en poussant les extrémités libres de
tuyau au connecteur gris.
a
b
4 Branchez les tuyaux à
a. l'échangeur de chaleur et à
b. l'unité intérieure.
Tirez l'accouplement de l'adaptateur
de tuyau femelle an de connecter
les tuyaux.
Préparez-vous, à l'aide d'un vieux
chion ou autre, à essuyer le mé-
lange eau/glycol en raison du risque
d'éclaboussures, lorsque les tuyaux
sont connectés.
5
a. Connectez le câble d'alimenta-
tion de l'échangeur de chaleur
à l'unité intérieure ACT 7 à l'aide
de la prise fournie.
b. Poussez la bague de blocage en
direction de la machine.
c. Tournez ladite bague de blo-
cage dans le sens des aiguilles
d'une montre pour verrouiller le
raccord.
Répétez les étapes a + b +c au mo-
ment de raccorder le cordon d'ali-
mentation à l'échangeur de chaleur.
a
b
c
Raccordement de
l'unité intérieure
à l'échangeur de
chaleur
!
a b
