Installation : Manipulation et conguration
Branchez l'unité intérieure à une prise d'alimentation.
• De série, l'unité ACT 7 nécessite une alimentation électrique avec fusibles (R.-U. 13 A, Eu-
rope 16 A) d'une capacité nominale de 230 V, ~1N, 50 Hz. L'unité ACT 7 est équipée d'une
che anglaise (CEE 7/7) de série.
En présence d'une rallonge de câble, il convient de respecter les spécications suivantes.
Rallonge de
câble (lon-
gueur)
Rallonge de
câble (largeur
min.)
max. 10 m 2,5 mm
2
10 m et plus 4,0 mm
2
Une utilisation inadéquate des câbles ou d'un type de câble insusant peut provoquer
des courts-circuits et des incendies
• Si le cordon d’alimentation est abîmé, il doit être remplacé par le fabricant, son agent
d'entretien ou toute autre personne qualiée dans le but d'éviter tout accident.
• Utilisez une rallonge de câble dont les spécications correspondent (veuillez noter que la
majorité des rallonges privées domestiques sont de 1,5 mm
2
,
ce qui n'est pas susant).
• Si le câble se trouve sur un « enrouleur », assurez-vous qu'il est complètement déroulé
conformément aux instructions du fabricant.

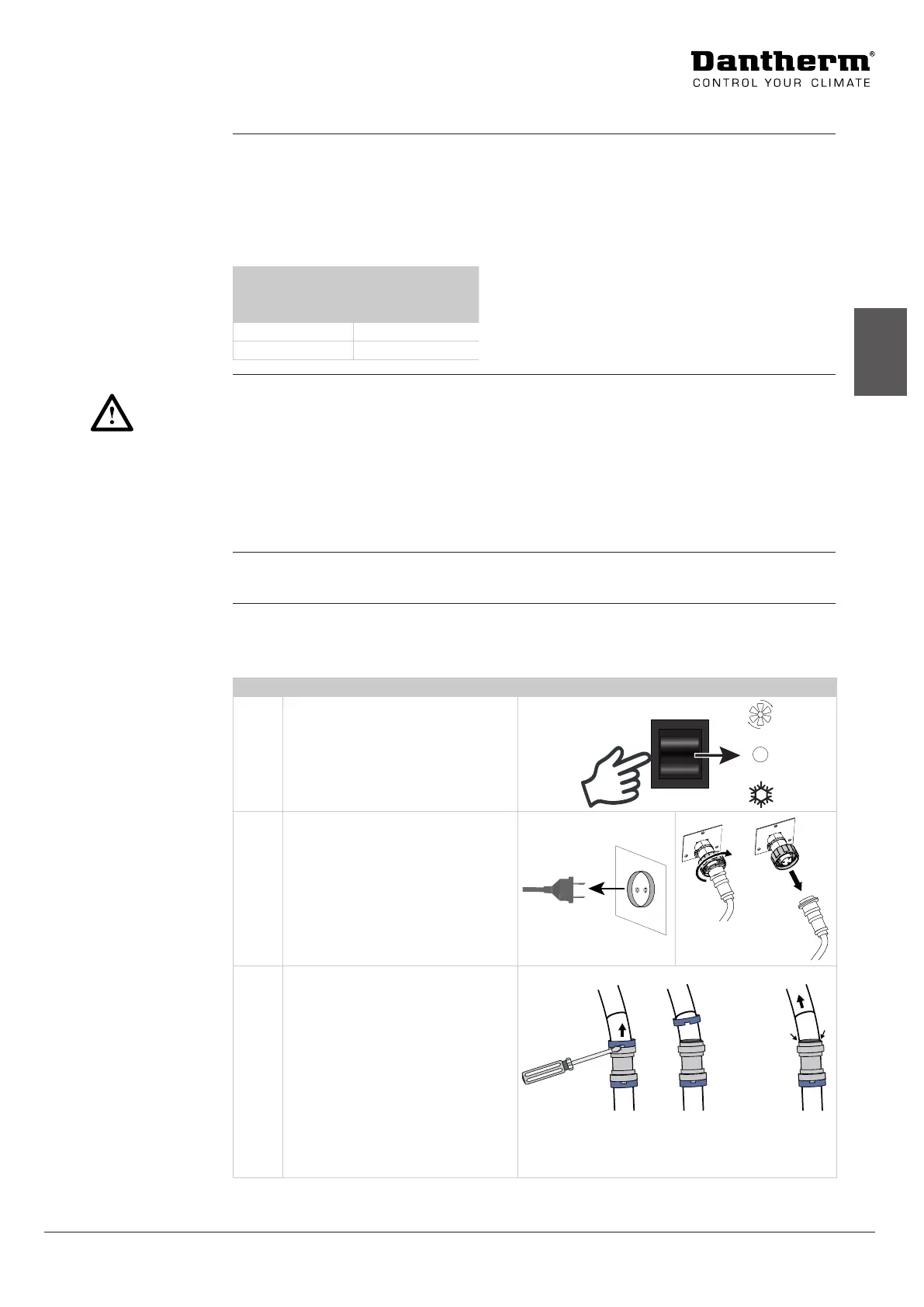

Démontage
Suivez les étapes ci-dessous pour déconnecter l'unité ACT 7.
Le non-respect de la procédure peut entraîner une accumulation importante d'eau dans le
système et, dès lors, un déversement lors du déplacement de l'unité ACT 7.
Étape Action Illustration
1 Passez en mode veille.
Maintenez l'unité dans ce mode
pendant au moins 30 minutes
an de permettre à la pompe à
condensat de vidanger le système.
2 Après une attente de
30 minutes, vous pouvez décon-
necter ce qui suit :
a. L'alimentation secteur vers
l'unité intérieure et
b. Le cordon d'alimentation
entre l'échangeur de chaleur
et l'unité intérieure.
a b
3 Déconnectez le tuyau de vidange
de l'échangeur de chaleur.
a. À l'aide d'un tournevis, retirez
la pince de serrage bleue du
connecteur de tuyau.
b. Enfoncez la bague gris foncé
et tirez en même temps le
tuyau en vue du retrait.
Répétez l'étape b pour retirer le
tuyau de l'unité intérieure.
a b
Alimentation
électrique
Warning
Caution
ATTENTION
Déconnexion/mise
hors tension
