Montage og installation, fortsat
Montage af ag-
gregatet

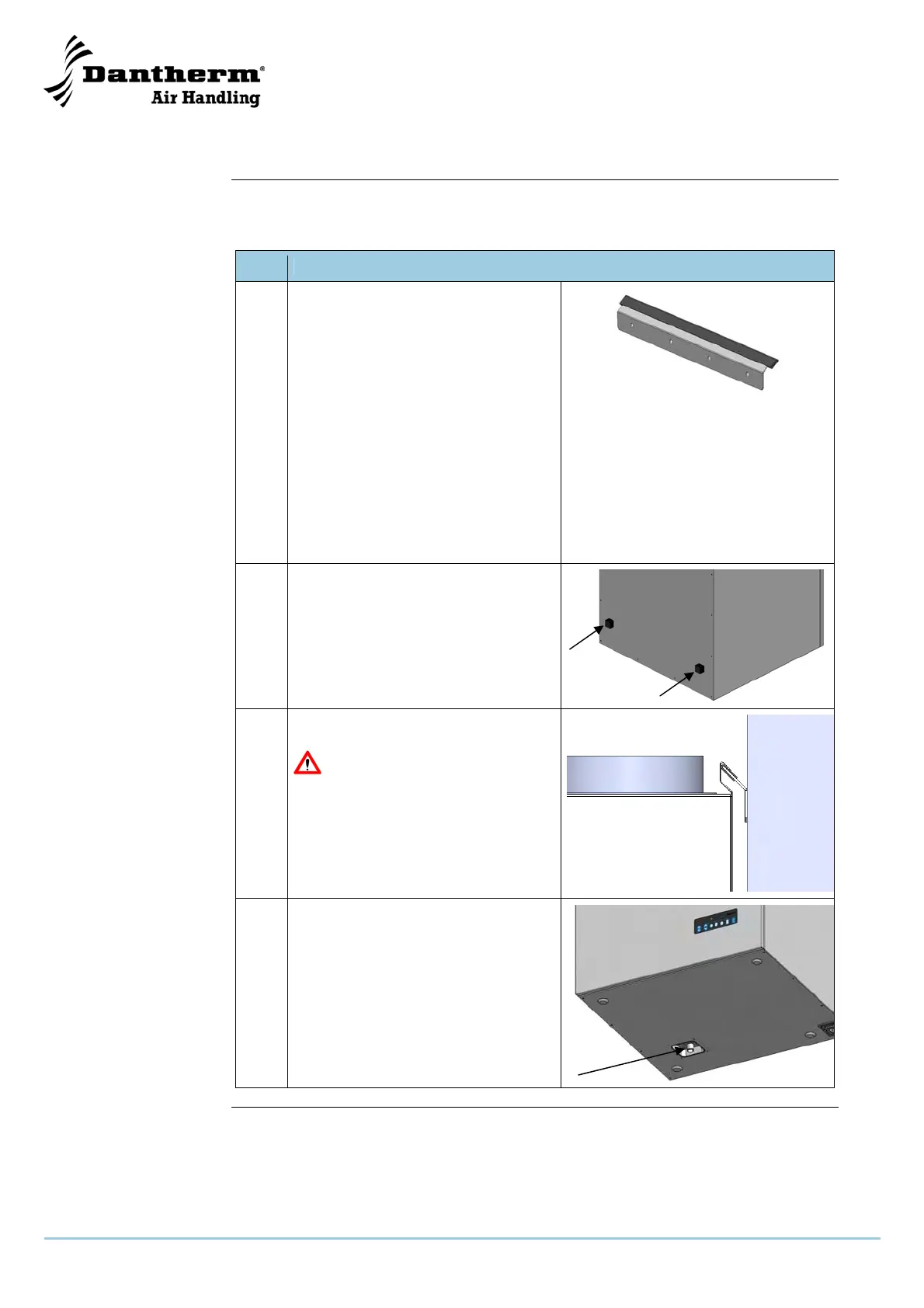

Følg denne procedure for at montere aggregatet:
Trin Handling
1 Monter montageskinnen vandret på
væggen med fire skruer, som passer
til væggens materiale og tykkelse og
monter gummibåndet på skinnen som
vist på tegningen.
Skruerne skal minimum have brud-
styrke på 365 N (HCV 3) og 540 N
(HCV 5).
NB: Bemærk at Dantherm Air
Handling kan levere et special-
ophæng, som formindsker ag-
gregatets dybde, hvis der er
brug for at bygge HCV 5 ind i et
skab med skabslåge
2 Monter de to afstandsstykker på ag-
gregatets bagside som vist på teg-
ningen
3 Løft aggregatet op på montageskin-
nen
På grund af aggregatets vægt,
skal to der være personer til at løfte
aggregatet på plads
4 Tilslut afløbsslangen på afløbsstud-
sen. Brug glidemiddel om nødven-
digt.
Fortsættes på næste side
