Dantherm HCV 3 Installation And Service Guide

5
060783 • Version 1.3 • 26.04.2011
Produktbeskrivelse
Introduktion
Dette afsnit giver en beskrivelse af aggregatet.
Brugen af HCV 3
og HCV 5
HCV 3 og HCV 5 bruges til ventilation af private boliger. Aggregatet leverer frisk op-
varmet udeluft gennem aggregatet til boligen. Forurenet og varm udsugningsluft udnyt-
tes til at varme udeluften op med ved hjælp af varmegenvinding.

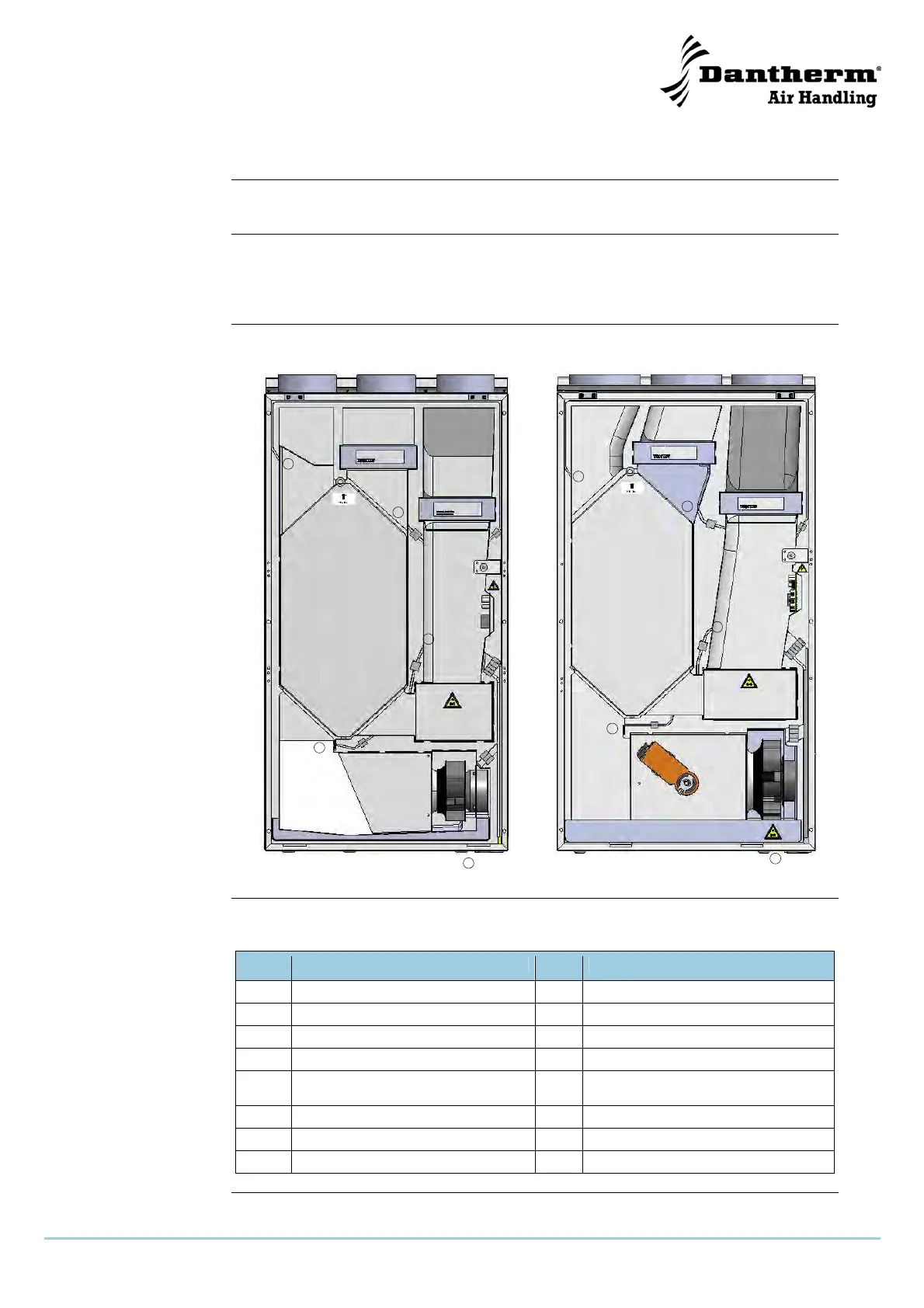

Illustration, intern
Illustrationen viser aggregatets forskellige dele, set fra den interne side:
HCV 3
HCV 5
Dele
Tabellen giver et overblik over hoveddelene i aggregatet:
Nr. Del Nr. Del
1 Udsugningsfilter (G4) 9 Fugtsensor
2 Varmeveksler 10 Nulstillingsknap for filtertimer
3 Indblæsningsventilatormodul 11 Temperatursensor, T1
4 Styring 12 Temperatursensor, T2
5
Indblæsningsfilter (G4/F7)
G4 filter er standard, F7 pollenfilter er tilbehør
13 Temperatursensor, T3
6 Udsugningsventilatormodul 14 Temperatursensor, T4
7 Bypassmodul (kun HCV 5) 15 Typeskilt
8 Dræn/drypbakke -
Fortsættes på næste side
c
d
e
f
g
h
i
j
j
c
d
e
f
g
h
j
k
j
12
13
13
14
14
k
11
11
12
l
l
15
15
