Produktbeschreibung
Einführung
Dieser Abschnitt enthält eine Beschreibung des Geräts.
Verwendung des
HCV 3 und HCV 5
HCV 3 und HCV 5 wird zur Lüftung privater Wohnungen verwendet.
Das Gerät liefert frische, erwärmte Außenluft durch das Gerät in die Wohnung. Ver-
schmutzte und warme Abluft wird verwendet, um die Außenluft mittels Wärmerückge-
winnung zu erwärmen.
Abbildung, innen

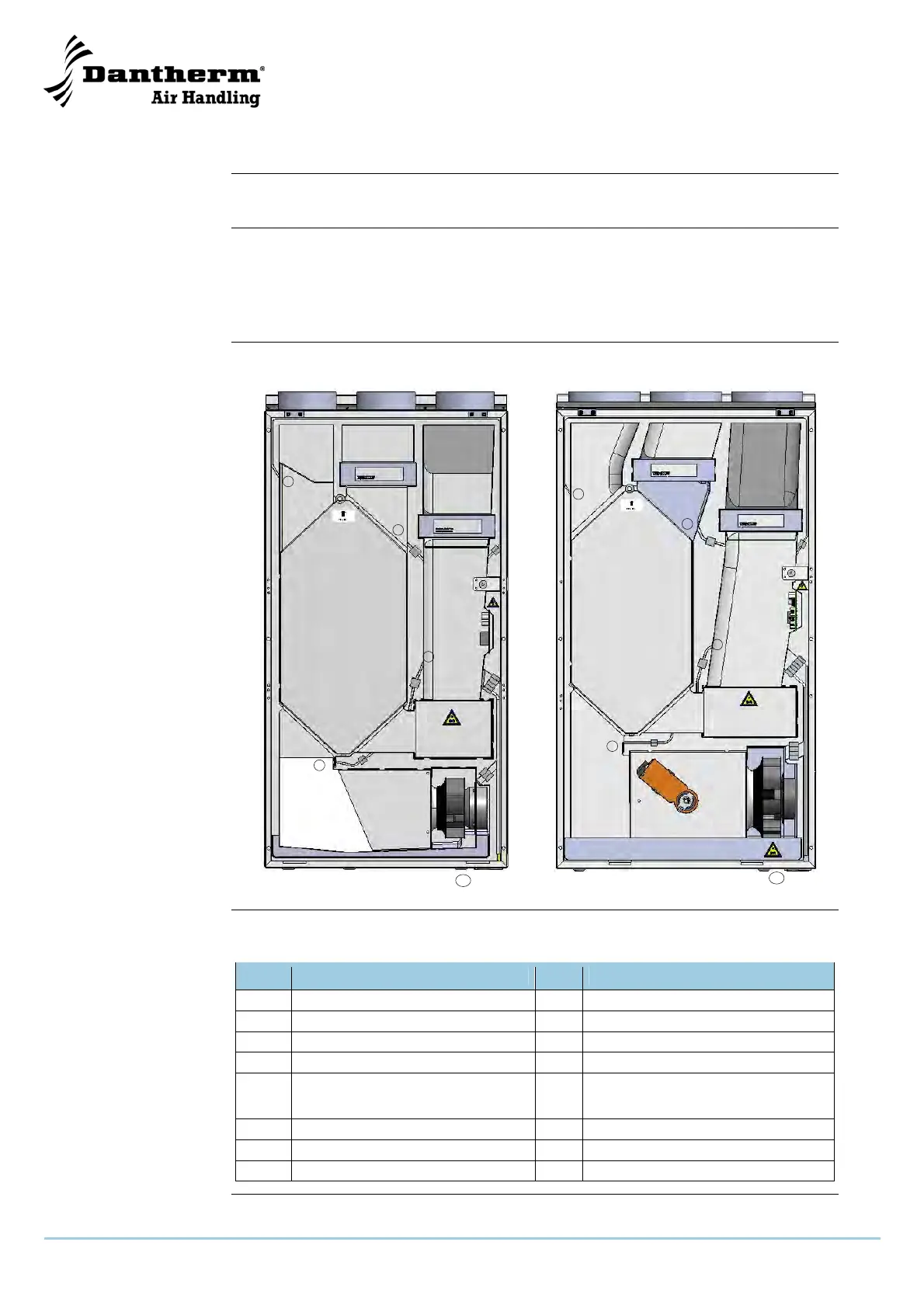

Die Abbildung zeigt die verschiedenen Teile des Geräts von innen gesehen:
HCV 3
HCV 5
Teile
Die Tabelle bietet einen Überblick über die wichtigsten Teile im Gerät:
Nr. Teil Nr. Teil
1 Absaugfilter (G4) 9 Feuchtigkeitssensor
2 Wärmetauscher 10 Rückstellknopf für den Filtertimer
3 Einblasventilatormodul 11 Temperatursensor, T1
4 Bedienfeld 12 Temperatursensor, T2
5
Einblasfilter (G4/F7)
G4 Filter ist der Standard, F7 Pollenfilter ist als
Zubehör erhältlich
13 Temperatursensor, T3
6 Absaugventilatormodul 14 Temperatursensor, T4
7 Bypassmodul (nur HCV 5) 15 Typenschild
8 Drän-/Tropfwanne
Fortsetzung auf der nächsten Seite
l
11
12
13
14
k
j
j
h
g
f
e
d
c
l
11
12
13
14
k
j
j
i
h
g
f
e
d
c
15
15
