Dantherm HCV 3 Installation And Service Guide

83
060783 • Version 1.3 • 26.04.2011
Produktbeschreibung, fortgesetzt

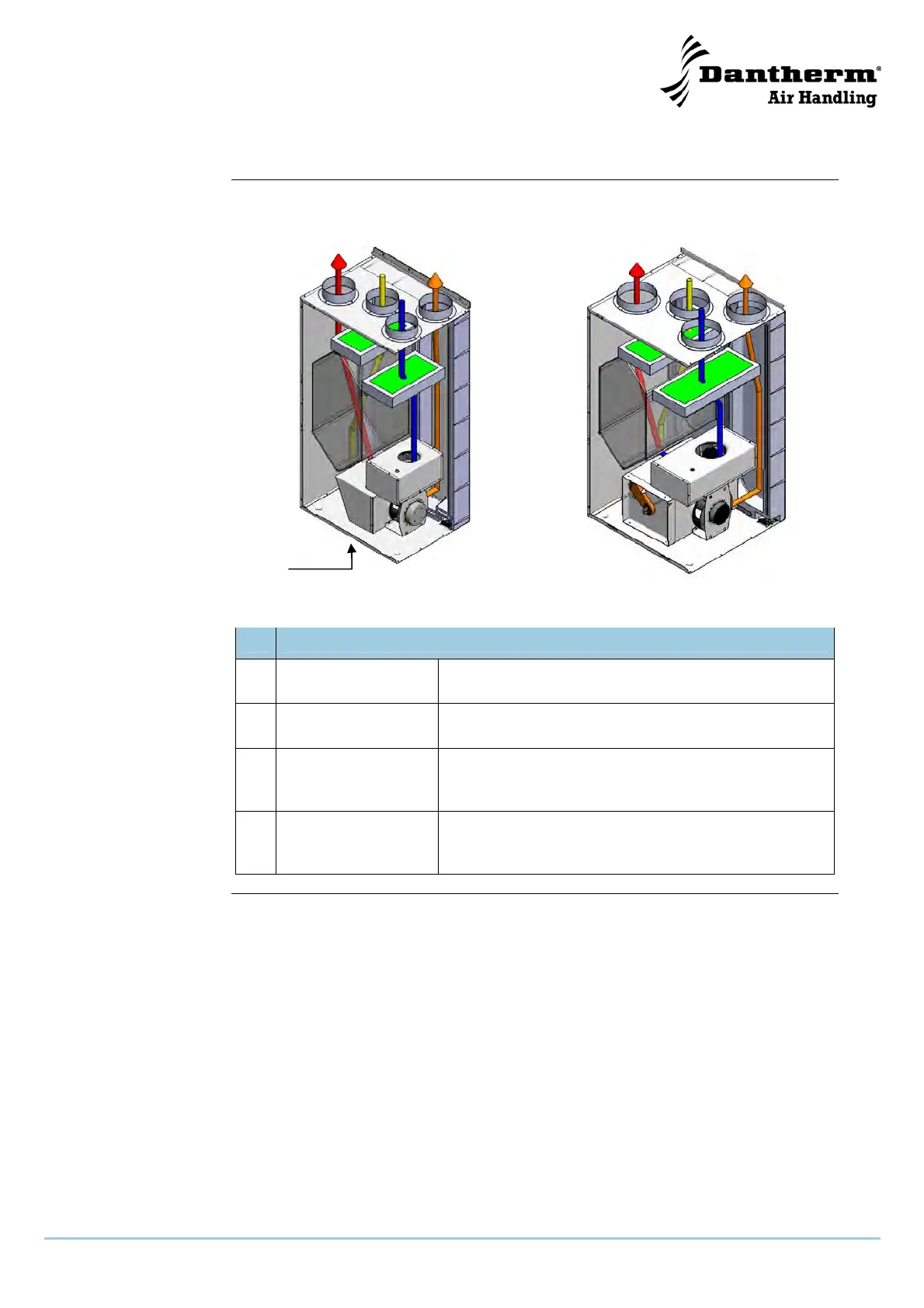

Luftstrom Nachfolgend wird der Luftstrom in einem HCV 3 und HCV 5 beschrieben und darge-
stellt:
HCV 3
d Einblasmöglichkeit am Boden des HCV 3
HCV 5
Nr. Beschreibung
c
Außenluft (T1)
Außenluft, die in den Wärmetauscher kommt, um durch
die Abluft aus dem Haus erwärmt zu werden (e)
d
Einblasluft (T2)
Die Einblasluft wurde mittels Wärmerückgewinnung
aus der Abluft (e) erwärmt
e
Abluft (T3)
”Verschmutzte” und warme Abluft wird genutzt, um die
Außenluft (c) mittels Wärmerückgewinnung über den
Wärmetauscher zu erwärmen
f
Fortluft (T4)
Zur Erwärmung der kühlen Außenluft wurde der Abluft
Wärme entzogen Die Fortluft wird aus dem Haus gelei-
tet.
d
f
e
c
d
c
d
f
e
