Produktbeskrivelse, fortsat

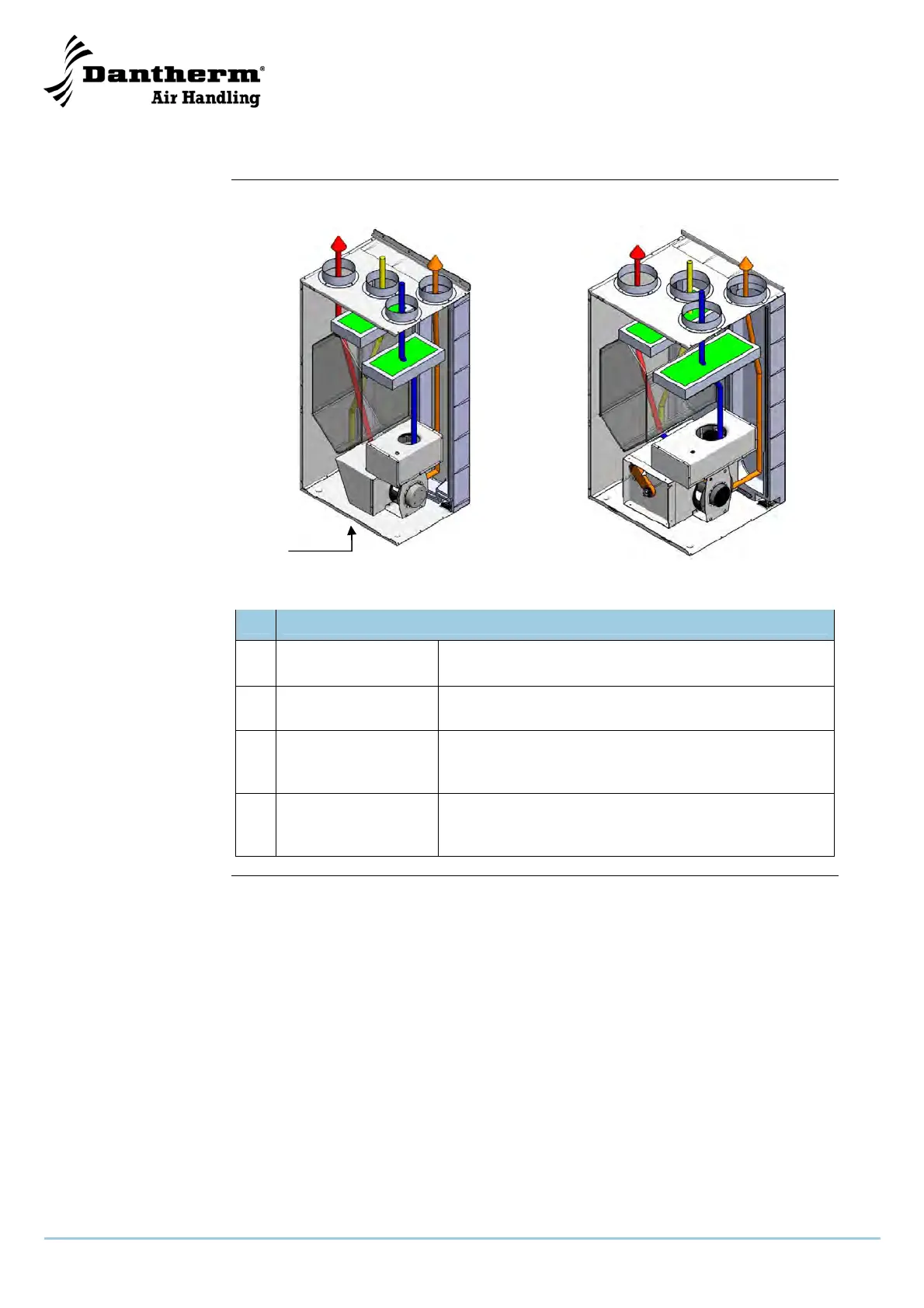

Luftflow
Det følgende beskriver og illustrerer luftflowet i en HCV 3 og HCV 5:
HCV 3
d Indblæsningsmulighed i bunden af HCV 3.
HCV 5
Nr. Beskrivelse
c
Udeluft (T1)
Udeluft der kommer ind i varmeveksleren klar til at blive
opvarmet af udsugningsluften fra huset (e)
d
Indblæsningsluft (T2)
Indblæsningsluften er varmet op ved hjælp af varme-
genvinding fra udsugningsluften (e)
e
Udsugningsluft (T3)
”Forurenet” og varm udsugningsluft udnyttes til at op-
varme udeluften (c) med ved hjælp af varmegenvin-
ding over varmeveksleren
f
Afkastluft (T4)
Varmen er trukket ud af udsugningsluften for at varme
den kølige udeluft op (c). Afkastluften ledes ud af hu-
set
c
f
e
d
c
f
e
d
d
