125
060783 Version 1.3 07.10.2011
Description du produit, suite
Pièces, suite
Pièce
Pièce
5
Filtre à air d'alimentation (G4/F7)
Filtre G4 standard, filtre F7 pour
pollen en option
13
Capteur de température, T2
6
Plaque d'identification
14
Capteur de température, T3
7
Module de ventilateur
d'échappement
15
Capteur de température, T4
8
Module de dérivation (HCV 5
uniquement)
-
-
Débit d'air

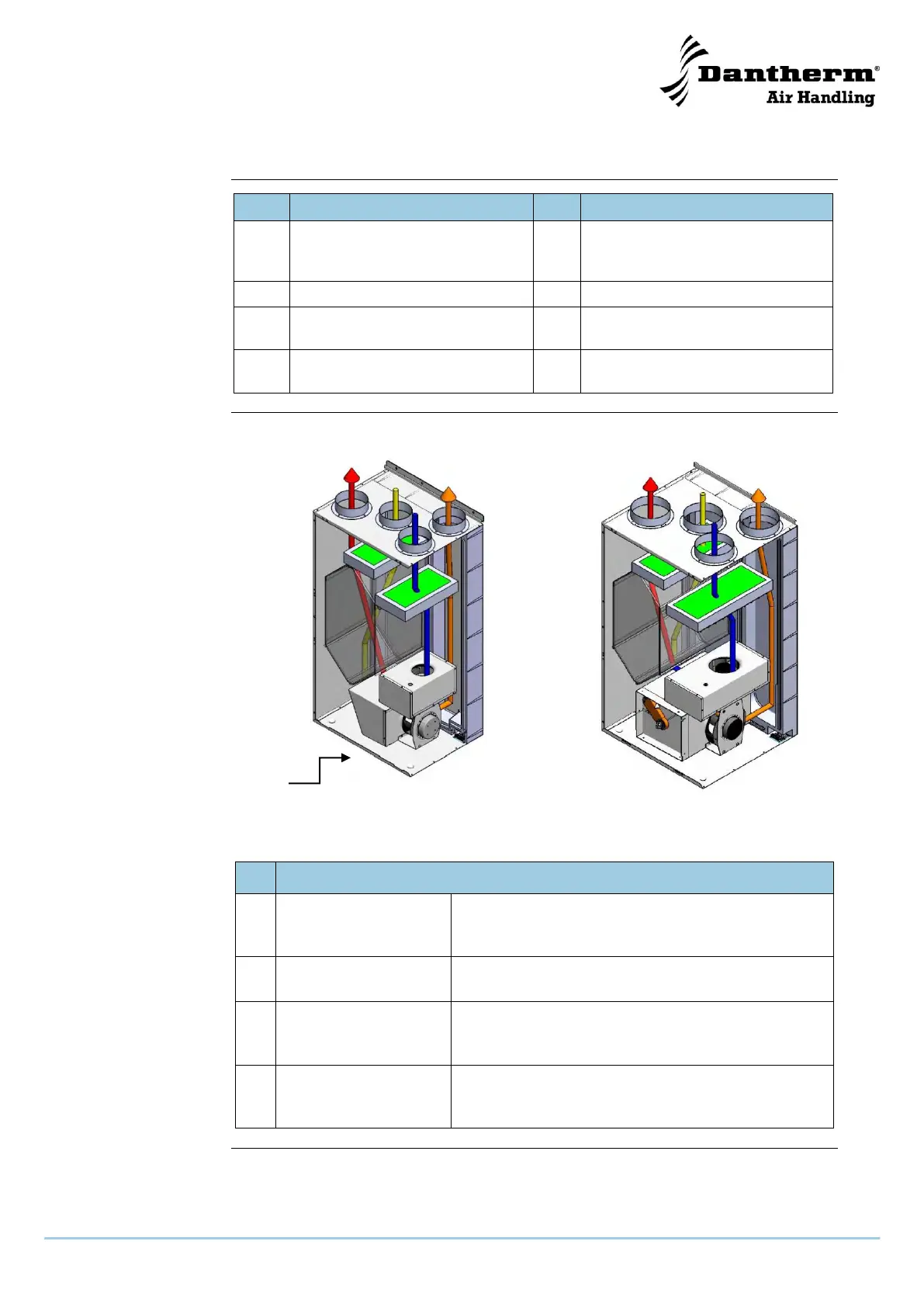

Le schéma suivant décrit et illustre le débit d'air au sein de HCV 3 og 5 :
HCV 3
Possibilité d'ajouter une sortie d'air
d'alimentation au bas du HCV 3.
HCV 5
Description
Air extérieur (T1)
L'air extérieur entrant dans l'échangeur de chaleur
est prêt à être chauffé grâce à l'air prélevé dans la
maison. ()
Air d'alimentation (T2)
L'air d'alimentation est chauffé grâce à la recirculation
de la chaleur de l'air prélevé. ()
Air prélevé (T3)
L'air d'échappement, pollué et chaud, est utilisé pour
chauffer l'air extérieur () par le biais d'un échange
de chaleur dans l'échangeur.
Air d'échappement (T4)
La chaleur de l'air prélevé permet de chauffer l'air
extérieur froid (). L'air d'échappement est acheminé
hors de la maison.
