Raccords et installation, suite
Montage de
l'appareil

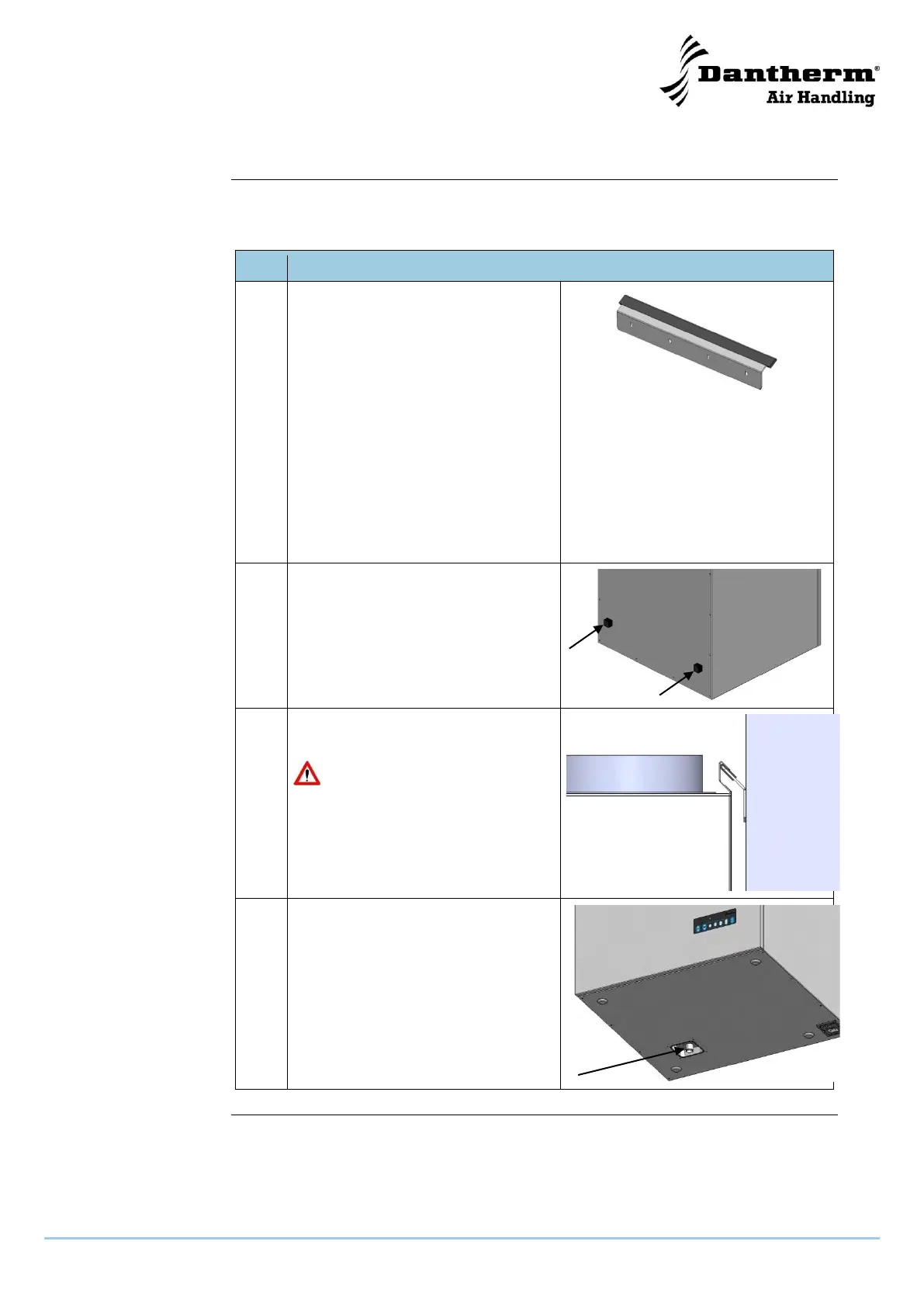

Suivre cette procédure pour monter l'appareil :
Étape
Action
1
À l'aide de quatre vis adaptées au
matériau et à l'épaisseur du mur,
installer le support de montage à
l'horizontale et poser la bande de
caoutchouc sur le rail, comme illustré.
La résistance à la rupture des vis doit
être d'au moins 365 N (HCV 3) et 540
N (HCV 5).
N.B. : noter que Dantherm Air
Handling peut fournir une
suspension spéciale
permettant de réduire la
profondeur de l'appareil si le
HCV 5 doit être installé dans
un placard avec porte.
2
Monter les deux espaceurs à l'arrière
de l'appareil, comme illustré.
3
Soulever l'appareil jusqu'au support
de montage.
En raison du poids de l'appareil,
deux personnes sont nécessaires
pour le soulever et le positionner.
4
Fixer le flexible d'évacuation sur la
bride située sous l'appareil.
Utiliser du lubrifiant le cas échéant.
Suite à la page suivante
