Dantherm HCV 3 Installation And Service Guide

85
060783 • Version 1.3 • 26.04.2011
Montage und Installation, fortgesetzt
Montage des Ge-
räts

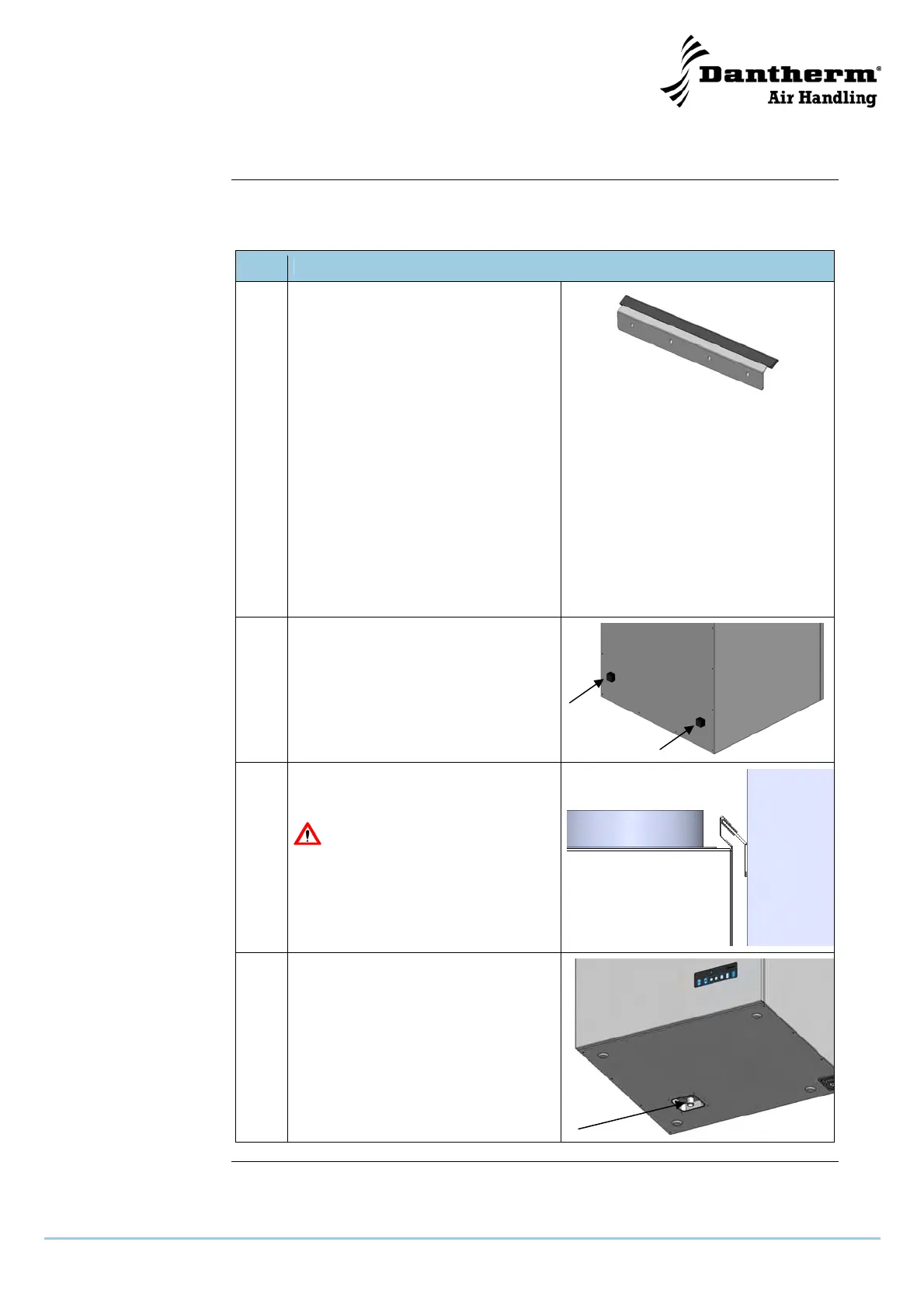

Befolgen Sie diese Vorgehensweise, um das Gerät zu montieren:
Stufe
Vorgehensweise
1 Die Montageschiene mit 4 Schrau-
ben, die zu Material und Stärke der
Wand passen, waagrecht an der
Wand befestigen und die Gummilippe
wie auf der Zeichnung gezeigt auf die
Schiene stecken.
Die Bruchfestigkeit der Schrauben
muss mindestens 365 N (HCV 3) und
540 N (HCV 5) betragen.
Hinweis: Beachten Sie dass
Dantherm Air Handling eine
Spezialaufhängung liefern
kann, die die Tiefe des Ge-
räts verringert, wenn der
HCV 5 in einen Schrank mit
Schranktür eingebaut wer-
den soll
2 Die zwei Abstandsstücke wie auf der
Zeichnung gezeigt an der Rückseite
des Geräts montieren.
3 Das Gerät auf die Montageschiene
heben.
Aufgrund des hohen Gewichts
muss das Gerät von zwei Personen
angehoben und platziert werden.
4 Ablaufschlauch an den Ablaufstutzen
anschließen. Falls notwendig ein
Gleitmittel.
Fortsetzung nächste Seite
