So erfolgt das Einregulieren des Geräts, fortgesetzt
Vorgehensweise,
f
ortgesetzt
Das Einregulieren des Geräts ist wie folgt vorzunehmen:
Schritt Vorgehensweise
2 Stromversorgung des Geräts ausschalten und zehn Sekunden warten. Die
Stromversorgung dann wieder einschalten.
3
Aktivieren Sie den Installationsmodus, indem Sie die Tasten „Manual“
und „Auto“
sechs Sekunden lang drücken. Im Anschluss leuchtet die Ven-
tilatorstufe 3 dauerhaft.
Anm.: Der Installationsmodus ist eine Stunde lang aktiv. Im Installationsmo-
dus sind die Funktionen Bypass, Frostschutz und Filterflockungskompensati-
on deaktiviert, um eine Störung während der Abstimmung des Geräts auf
Ventilatorstufe 3 zu vermeiden.
4 Festlegen der gewünschten Luftstrommenge:
216
23058
4860
70
Legen Sie die Luftstrommenge in Übereinstimmung mit den nationalen Vor-
schriften entsprechend der Größe und des Luftbedarfs des Hauses fest:
Schritt Vorgehensweise
1 Tragen Sie die Werte für Zu- und Fortluftstrommenge in oben ste-
hendes Diagramm ein.
2 Lesen Sie den entsprechenden Druckverlust im Wärmetauscher
ab, und notieren Sie diesen Wert.
3 Führen Sie eine Geräteabstimmung durch.
4 Notieren Sie die Einstellungen der beiden Potentiometer in der
Tabelle (weiter unten in diesem Verfahren).
Fortsetzung nächste Seite

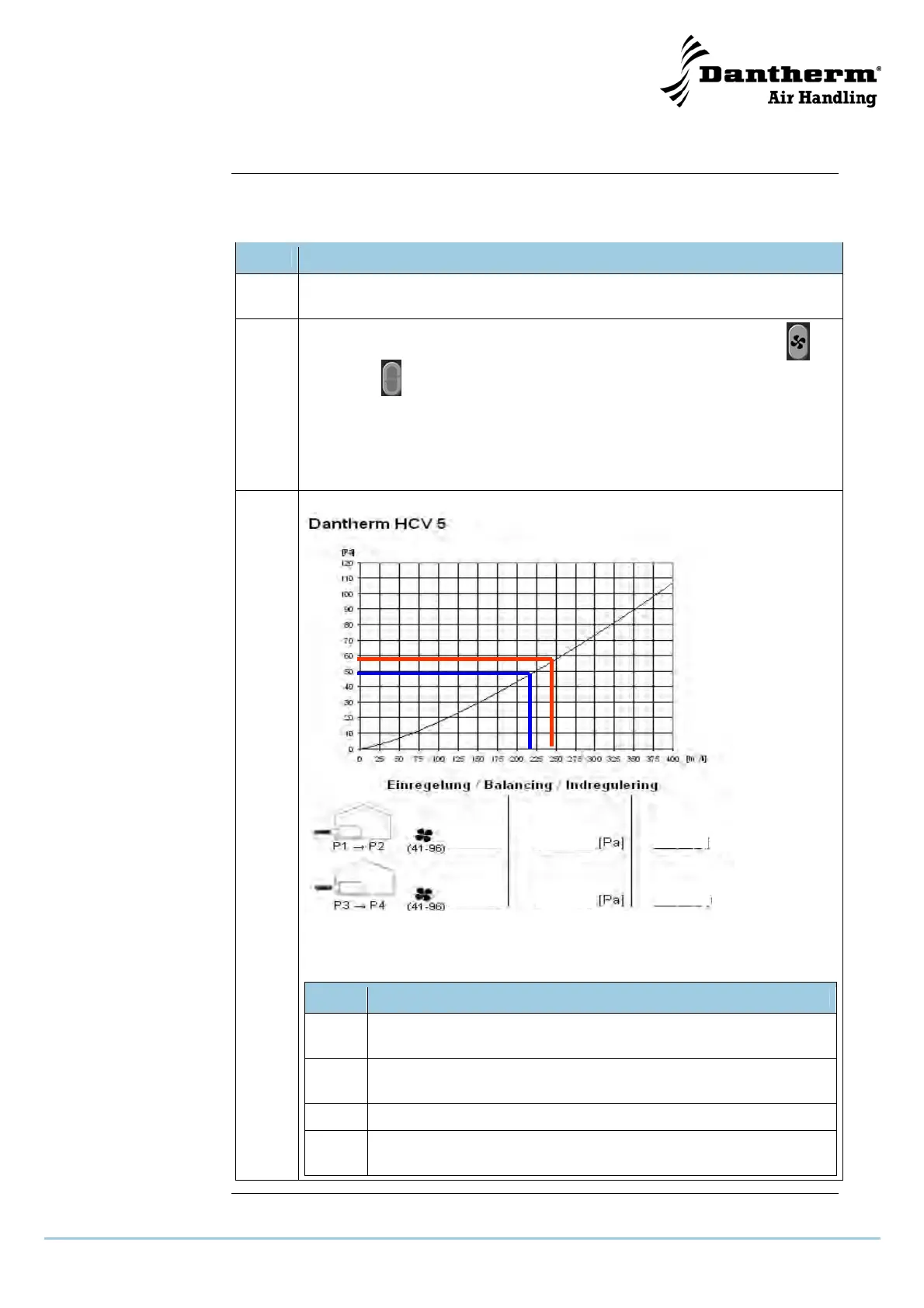

Druckverlust über den Wärmetauscher
Die handgeschrie-
benen Daten die-
nen lediglich
zu Illustrations-
zwecken.
P1 - P2 Zuluft. P3 - P4 Fortluft
48
5
8
216
230
[m
3
/h]
[m
3
/h]
