Description du produit
Introduction
Cette section fournit une description générale de l'appareil.
Utilisation du HCV
L'unité HCV est utilisée pour la ventilation domestique. L'appareil alimente la maison en
air extérieur frais chauffé via l'appareil. L'air prélevé, pollué et chaud, est utilisé pour
chauffer l'air extérieur par récupération de chaleur.

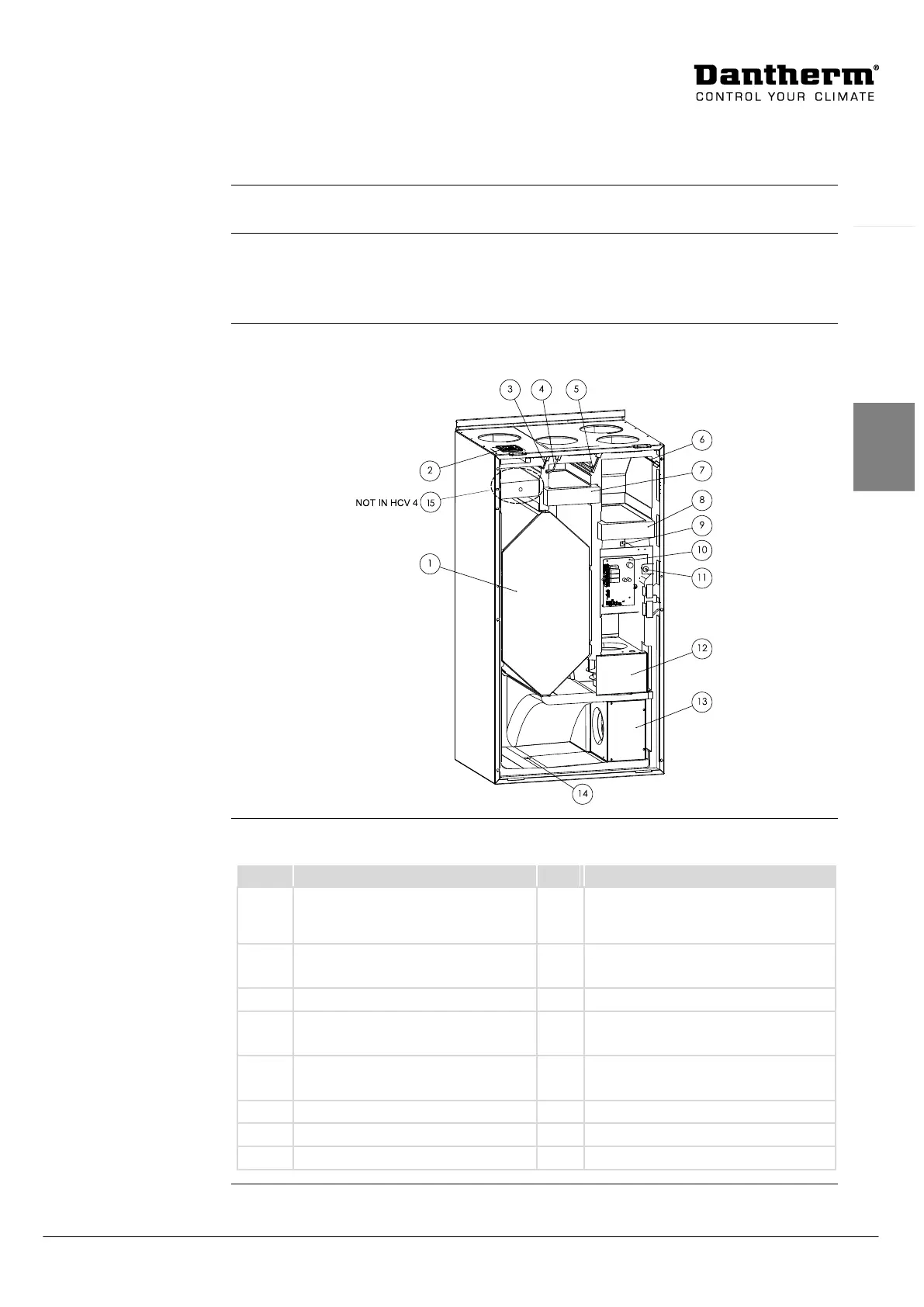

Illustration,
intérieur
L'illustration montre les différentes pièces de l'appareil vu de l'intérieur :
Pièces
Le tableau présente les pièces principales de l'appareil :
N°
Pièce
N°
Pièce
1
Échangeur de chaleur
8
Filtre d'air d'alimentation (G4/F7)
Filtre G4 standard, filtre F7 pour pollen en
option
2
Raccords électriques (installés au
bas du HCV 5)
9
Capteur de température, T4
3
Capteur de température, T2
10
Commandes
4
Capteur de température, T3
11
Bouton de réinitialisation du
temporisateur de filtre
5
Capteur d'humidité
12
Module de ventilateur d'air
d'alimentation
6
Capteur de température, T1
13
Module de ventilateur d'air prélevé
7
Filtre d'échappement (G4)
14
Bac d'évacuation/récepteur
15
Dérivation (HCV 5 uniquement)
Suite à la page suivante
