Einregulieren
Einführung
Dieser Abschnitt führt durch das Einregulieren der HCV-Anlage.
Wichtig
Nur ausgebildete und zertifizierte Techniker dürfen das Gerät einregulieren!
Gesetzgebung
Das Einregulieren der Luftmengen muss immer gemäß der nationalen Gesetzgebung er-
folgen.
Einreguliert werden muss die nominelle Luftmenge. Die nominelle Luftmenge ist Venti-
latorstufe 3 im manuellen Betrieb am Bedienpult. Siehe Abschnitt Sollwerte sowie Ab-
schnitt „Beschreibung des Bedienpults“ in der Bedienungsanleitung.
Wann
Das Gerät muss in folgenden Situationen einreguliert werden:
 Ehe das Gerät erstmalig in Gebrauch genommen wird
 Wenn sich die Größe der Wohnung ändert
 Wenn die Wohnung renoviert wird und das Kanalsystem von der Renovierung beein-
flusst wird
 Wenn sich der Filtertyp ändert, z. B. in Verbindung mit der Pollensaison
Vor dem Beginn
Alle Luftventile im Kanalsystem müssen gemäß den Empfehlungen des Herstel-
lers/Lieferanten eingestellt sein, ehe mit dem Einregulieren begonnen wird.
Sorgen Sie dafür, dass vor Beginn der Installation Folgendes bereitliegt:
 Differenzdruckmesser mit ca. 5 mm Schläuchen passend zu den Druckstutzen am
Gerät , die 6 mm haben
Einregulierung der
Luftmengen
Bei der Einregulierung ist es wichtig, sicherzustellen, dass die Luftmengen gleich sind!
Wichtig:
Die ins Haus eingeblasene Luftmenge (T2) darf niemals größer sein als die aus dem
Haus gesaugte Abluft (T3). Gegebenenfalls könnte dies dazu führen, dass feuchte Luft
in die Gebäudekonstruktion gepresst wird. Dies kann zu Schäden am Gebäude führen,
wenn die Dampfsperre nicht 100 % dicht ist.
Vorgehensweise
Das Einregulieren des Geräts ist wie folgt vorzunehmen:
Schritt
Vorgehensweise

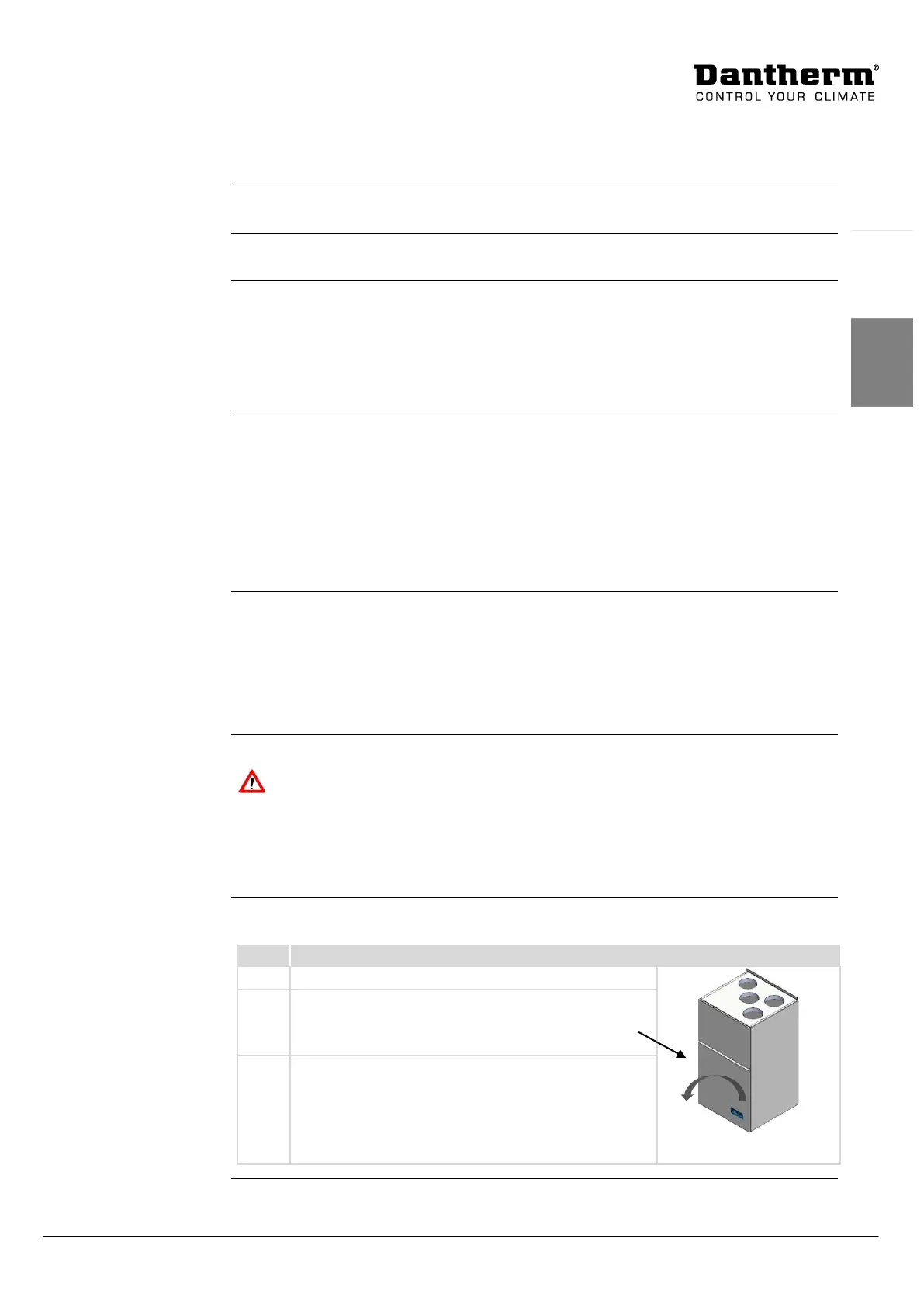

1
Die obere Abdeckung öffnen.
2
Die beiden Schrauben oben an der unteren Abde-
ckung entfernen und die Klappe ausbauen. Die Ab-
deckung dazu kippen und anheben.
3
Überprüfen, dass die Schaumisolierplatten vor den
Filtern korrekt mit der weichen Seite zum Filter hin
eingebaut sind. Die Platten gut an den Filter pres-
sen, wodurch verhindert wird, dass auf diesem Weg
Luft angesaugt wird.
Fortsetzung auf der nächsten Seite
