Produktbeschreibung
Einführung
Dieser Abschnitt enthält eine Beschreibung des Geräts.
Verwendung des
HCV
HCV wird zur Lüftung privater Wohnungen verwendet. Das Gerät liefert frische, erwärm-
te Außenluft durch das Gerät in die Wohnung. Verschmutzte und warme Abluft wird
verwendet, um die Außenluft mittels Wärmerückgewinnung zu erwärmen.

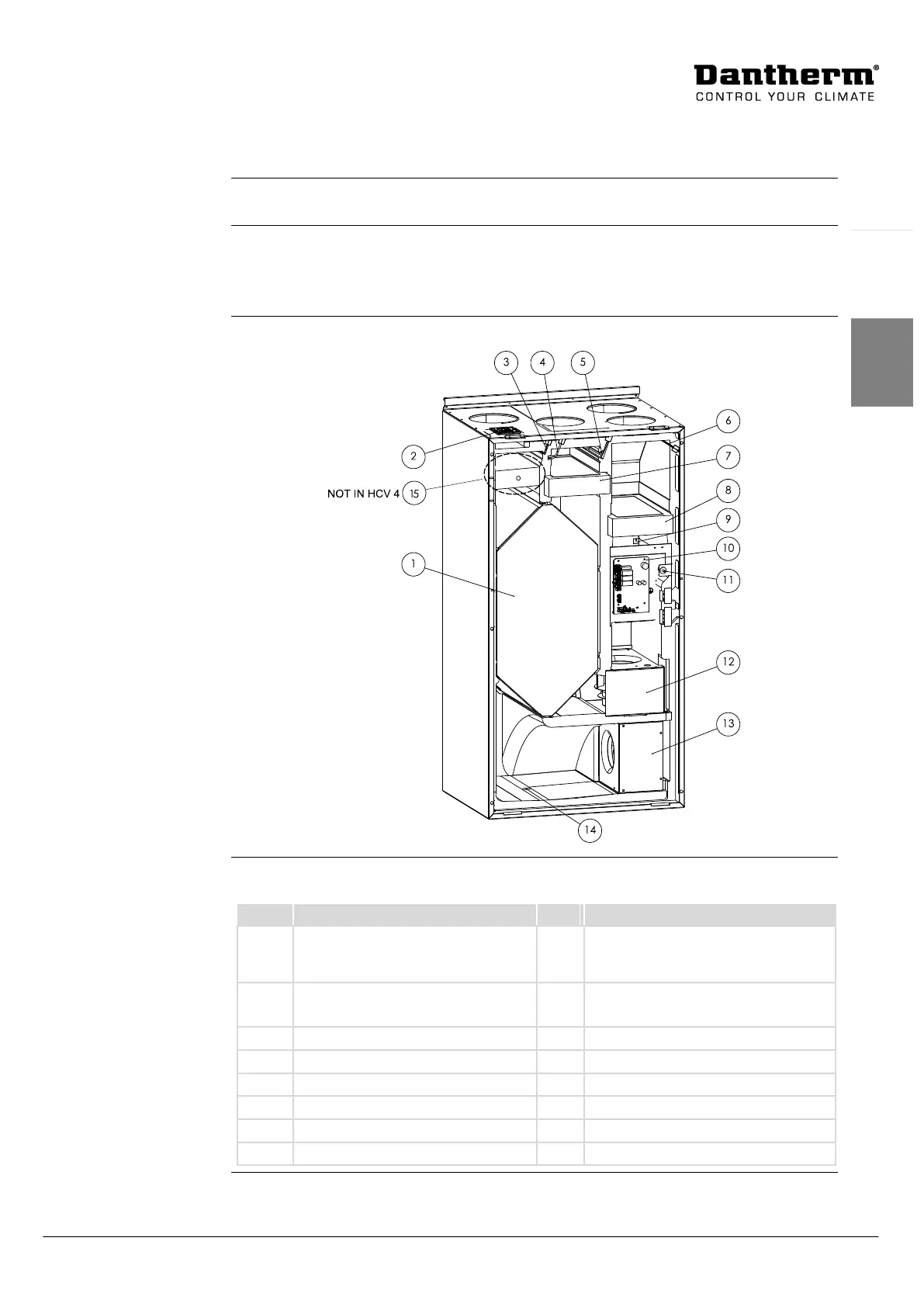

Abbildung, innen
Die Abbildung zeigt die verschiedenen Teile des Geräts von innen gesehen:
Teile
Die Tabelle bietet einen Überblick über die wichtigsten Teile im Gerät:
Nr.
Teil
Nr.
Teil
1
Wärmetauscher
8
Einblasfilter (G4/F7)
G4 Filter ist Standard, F7 Pollenfilter ist Zu-
behör
2
Stromanschluss (am Boden des
HCV 5)
9
Temperatursensor, T4
3
Temperatursensor, T2
10
Bedienfeld
4
Temperatursensor, T3
11
Rückstellknopf für den Filtertimer
5
Feuchtigkeitssensor
12
Einblasventilatormodul
6
Temperatursensor, T1
13
Absaugventilatormodul
7
Absaugfilter (G4)
14
Drän-/Tropfwanne
15
Bypassmodul (nur HCV 5)
Fortsetzung nächste Seite
