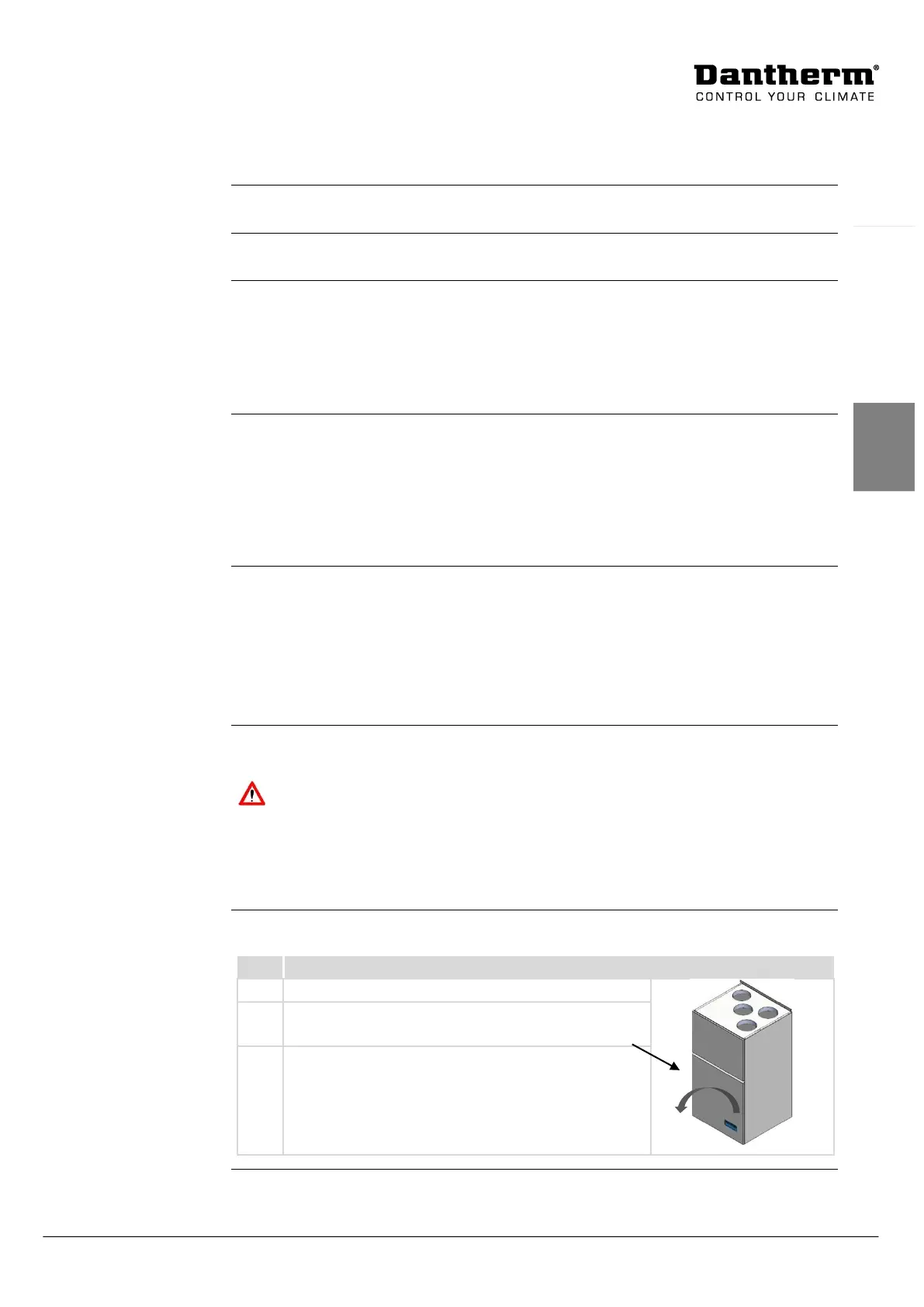

Réglage
Introduction
Cette rubrique vous guide pas à pas pour procéder au réglage initial de l'unité HCV.
Important
Seuls des techniciens formés et agréés sont autorisés à installer l'appareil !
Réglementation
Le réglage initial du débit d'air doit toujours être réalisé conformément à la
réglementation nationale.
Seul le débit d'air nominal nécessite un réglage initial. Le débit d'air nominal correspond
à la puissance de ventilateur 3 en mode de fonctionnement manuel sur le panneau de
commande. Voir les points de consigne
Quand
L'appareil doit être réglé dans les conditions suivantes :
 Avant que l'appareil ne soit utilisé pour la première fois
 En cas de changement des dimensions de la maison
 Si la maison est rénovée et que l'ensemble de gaines s'en trouve affecté
 Si le type de filtre a été changé (pendant la saison du pollen par exemple)
Avant de
commencer
L'ensemble des soupapes d'air de l'ensemble des gaines doit être réglé conformément
aux recommandations du fabricant/du fournisseur avant de procéder au réglage initial
de l'unité HCV.
Veiller à disposer des outils suivants avant le début de l'installation :
 Manomètre doté de tuyaux d'environ 5 mm, correspondant aux raccords de
pression de l'appareil, d'un diamètre de 6 mm
Réglage initial du
débit d'air
Lors de la réalisation du réglage initial, il est fondamental de veiller à ce que les débits
d'air soient identiques !
Important :
Le débit de l'air d'alimentation (T2) ne doit en aucun cas excéder le débit d'air prélevé
(T3). Le cas échéant, cela peut entraîner la compression d'air humide contre le bâtiment
et provoquer des effets destructeurs sur la construction si le déflecteur de vapeur n'est
pas étanche à 100 %.
Procédure
Suivre cette procédure pour régler l'appareil :
Étape
Action
1
Ouvrir le capot supérieur.
2
Retirer les deux vis en haut du capot inférieur et
détacher la porte en l'inclinant puis en la soulevant.
3
S'assurer que les plaques isolantes en mousse
placées devant les filtres sont correctement
montées, côté doux orienté vers le filtre. Repousser
les plaques fermement contre le filtre pour
empêcher toute entrée d'air accidentelle.
Suite au verso
